Как подключить датчик движения — 2 теста для Аякса

Установка сенсоров движения не требует особых знаний и навыков. Немного вникнув в тему, можно справиться с задачей без помощи посторонних. Читайте, как самостоятельно подключить датчик движения. Речь пойдет о беспроводных извещателях Аякс.

Как подключить датчик движения

Извещатели, реагирующие на движение, нужны для подачи сигнала на другое устройство: пульт сигнализации, смартфон владельца жилья, IP-камеру и т.п. Также их часто используют в одной схеме с осветительными приборами для экономии электроэнергии. Когда человек проходит мимо, свет включается автоматически. Такое решение используют в подъездах, коридорах, на лестницах и в других зонах без постоянного освещения. Ниже — о подключении сенсоров для охраны квартир, домов, офисов и других помещений.

Выбор датчика и подготовка

Основные типа детекторов движения: инфракрасные (IR), микроволновые и комбинированные. Последние наиболее надежные. При выборе также учитывают следующие факторы:

• Дальность работы важна при установке в просторном помещении или на улице.
• Угла обзора должно хватать для охвата контролируемой зоны.
• Регулировка чувствительности позволяет настроить извещатель для четкого реагирования без ложных срабатываний.
• Беспроводные модели лучше проводных в плане удобства монтажа, не портят интерьер помещения.
• Приветствуется технологичность: защита от саботажа, игнорирование мелких животных и прочее.

Подготовка может включать установку элементов питания. При черновом монтаже датчик цепляют на двухсторонний скотч. Крепление прикручивают после проверки работы детектора.

Чиним связь: Что делать, если Ajax хаб не в сети — гайд в 6 разделах

Местоположение установки

Датчики направляют на проходные зоны возле дверей, окон, устанавливают в коридоре между комнатами. Не стоит пытаться контролировать каждый «квадрат». Достаточно перекрыть пути перемещения злоумышленника.

Для квартиры с потолками на уровне 2,7-3 м оптимальная высота установки — 2,2-2,5 метра. При таком выборе достигается максимальная рабочая дальность.

Подходящий угол наклона — около 11 градусов. Детектор наклоняют вниз для обзора участков ближе к полу. Сенсор должен «видеть» не только пространство на уровне высоты роста человека, но и ниже.

Подключение проводного датчика движения

Современные индикаторы движения для помещений обычно передают сигнал по радиоканалу. Но встречаются решения, при монтаже которых нужно прокладывать кабеля. У проводной сигнализации хватает недостатков. Есть и преимущества: не получится заглушить ее работу, при использовании сенсоров без собственного питания не нужно менять батарейки.

На подготовительном этапе тянут кабеля к месту установки. Перед монтажом вскрывают корпус извещателя. Затем подключают провода к контактам питания, тампера и реле. Тампер — микропереключатель для обнаружения попытки взлома устройства. Релейные контакты подключают к шлейфу сигнализации. Перед монтажом желательно изучить инструкцию производителя. В ней указывают порядок подключения проводов. Полярность не имеет значения.

Подключение беспроводного датчика движения

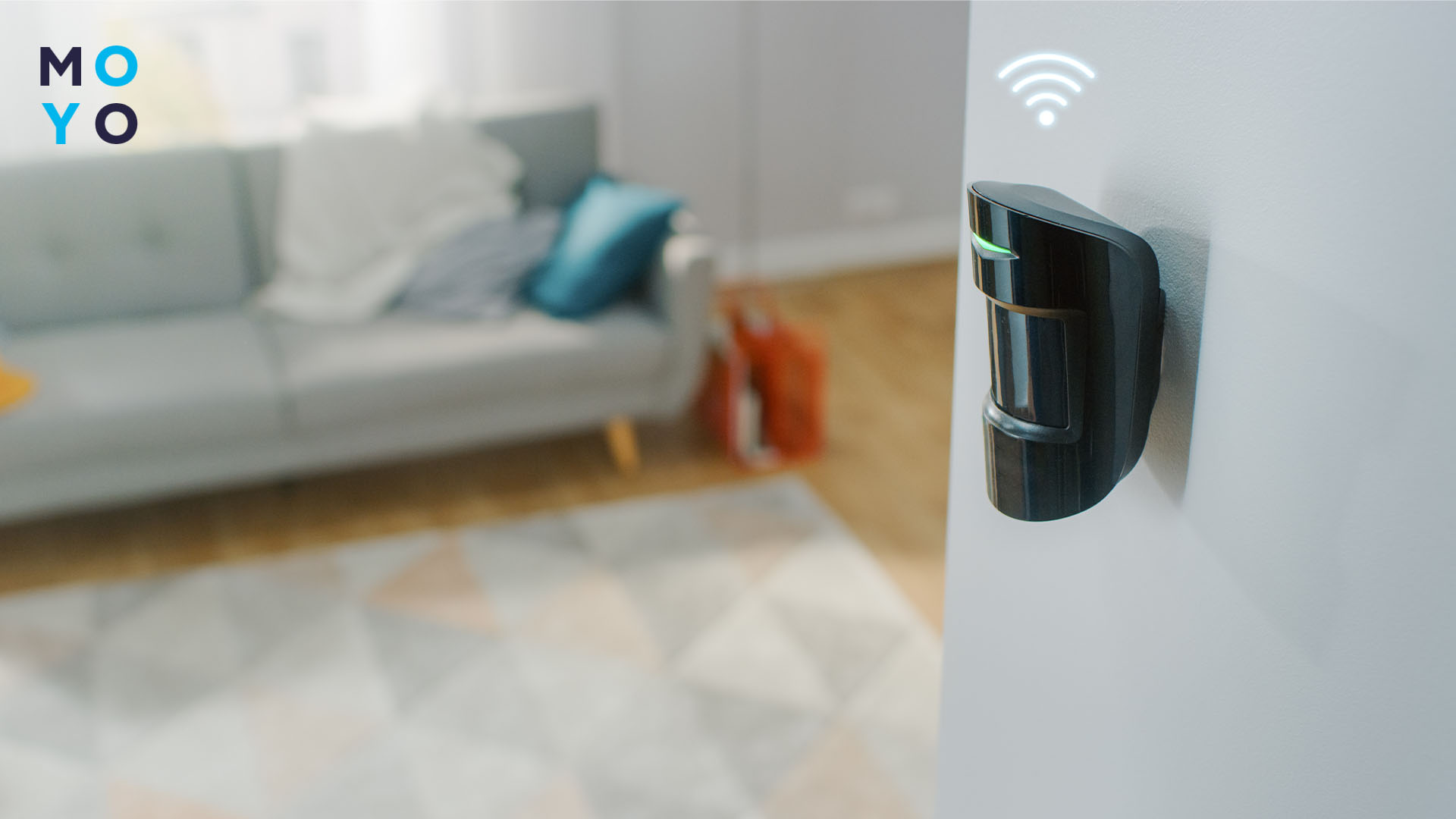

Хороший пример беспроводного девайса — сенсор движения Аякс под названием MotionProtect. На подготовительном этапе не надо вскрывать извещатель. В нем уже установлена батарея, рассчитанная на 5 лет работы.

Перед установкой датчик регистрируют в приложении Ajax. После перехода хаба в режим поиска нового устройства сенсор включают. Если он уже включен — перезагружают. После регистрации выбирают место для монтажа. Важно, чтобы на пути определения движения не было препятствий: двери, мебели и т.п.

Детектор не реагирует на перепады температуры, вызванные кондиционерами, радиаторами отопления или сквозняками. Однако возможно ложное срабатывание при сочетании изменения температуры и движения. Пример — колышущаяся штора возле окна, открытого на проветривание. Чтобы этого избежать, сенсор не направляют в оконный проем.

Для черновой установки используют двойной скотч, который входит в комплектацию. Тестируют устройство на определение движения и качество связи с хабом. После успешной проверки снимают крепление с извещателя и прикручивают саморезами к стене. Финальный этап — установка сенсора на монтажную панель. При соединении слышен щелчок.

Настраиваем освещение: Как подключить умный выключатель — 2 варианта плюс установка реле

Закрепление датчика

При выборе извещателей желательно отдавать предпочтение моделям с кронштейнами. При такой конструкции беспроводной сенсор можно снять для обслуживания без использования инструментов. К девайсам от Аякс прилагается крепление с 8 углублениями под саморезы: по 4 для прямого и углового монтажа.

При контакте монтажной панели с извещателем предусмотрено автоматическое включения тампера. Датчик нельзя отключить кнопкой, не сняв с панели, а при демонтаже идет сигнал на смартфон хозяина дома.

Немного про обслуживание: Как поменять батарейку в датчике пожарной сигнализации — инструкция из 3 пунктов

Как проверить исправность датчика движения сигнализации

Корректность работы проверяют по индикации, отправке на смартфон сообщений о тревогах. Правильно установленный и настроенный сенсор реагирует на людей, но игнорирует домашних животных.

В ПО для извещателей Аякс имеются тесты для проверки правильной установки. Их запускают после чернового монтажа на двойной скотч. Если результат положительный — монтажную планку прикручивают к стене. Подробнее о том, как проверить датчик движения на исправность, читайте далее.

Визуальная проверка

После соединения извещателя Аякс с креплением он должен мигнуть зеленым, сигнализируя о включении тампера. Индикация ведет себя по-разному в зависимости от режима. При отключении охраны светодиод не мигает с целью экономии батарейки. Периодичность детектирования движения — 1 раз в 3 минуты. После включения сигнализации интервал сканирования — 5 секунд. При фиксации движения светодиод загорается на 1 секунду.

Проверка питания

Без электропитания извещатель движения не работает. В случае проводной модели проверяют напряжение на клеммах мультиметром. Беспроводные Smart датчики для умного дома передают информацию о состоянии батареек. После установки сенсоров Аякс сведения о питании можно посмотреть в приложении. При разрядке батарей пользователю приходит уведомление.

Тестирование датчика

Для проверки извещателя Ajax пользователь заходит в приложение и открывает хаб. В списке устройств выбирается MotionProtect. После чего через значок шестерёнки выполняется переход в настройки. В процессе тестирования можно проверить зону обнаружения. При отсутствии тревоги светодиод горит постоянно. При попадании человека в зону действия он кратковременно гаснет, и в приложении появляется уведомление. Также доступна проверка уровня сигнала, которая показывает качество связи датчика с хабом.

Уровень сигнала в месте установки должен быть отличным или средним. Если он слабый или передача информации не работает, пробуют другие локации. Порой связь налаживается при смещении сенсора на 10-20 см. Не рекомендуется крепить извещатель на металлическую поверхность.

Тестим сенсор разбития: Как проверить датчик удара на примере 2 сенсоров Ajax

Проверка реакции системы

Порядок реагирования зависит от заданных сценариев. Извещатель передает сигнал на хаб, пользователь получает уведомление на смартфон. В уведомлении указано название централи, сенсора и локации, в которой он установлен. Если заключен договор с охранной компанией, ей тоже направляется сообщение о тревоге. Если в умный дом входит сирена — включается звуковой сигнал.

Проверка чувствительности датчика

В настройках извещателя предусмотрена регулировка чувствительности. Пользователь может выбрать один из уровней, в зависимости от условий эксплуатации и наличия домашних животных.

1. Доступны три уровня чувствительности: высокий, средний и низкий. По умолчанию установлен средний уровень. При частых ложных срабатываниях рекомендуется переключиться на низкий.
2. От выбранной чувствительности Ajax-сигнализации зависит реакция на домашних питомцев. При низкой чувствительности сенсор игнорирует кота высотой до 25 см, при средней — собаку до 35 см, при высокой — животное до 50 см.
3. По умолчанию извещатель не реагирует на питомцев весом до 20 кг. Этот параметр является условным. Датчик не измеряет массу, а оценивает объём теплового облака, который у животных связан с их размерами.

Проверка на ложные срабатывания

Чтобы избежать ложных тревог, сенсор устанавливают строго по рекомендациям производителя. Его не направляют в сторону штор и подбирают чувствительность с учётом размеров домашних животных. Также учитывают, что извещатели слабее реагируют на тепловое облако у пола, чем на объект с температурой тела на высоте одного-двух метров.

Если кошка запрыгивает на шкаф в зоне сканирования, датчик может сработать даже при небольших размерах животного. Расстояние до объекта имеет значение. Для проверки ложных срабатываний питомца оставляют в зоне обнаружения, а сами находятся за её пределами. Животное можно привлечь игрушкой. При ошибочной тревоге на смартфон поступит соответствующее уведомление.

Профилактика поломок

Профилактика сводится к протиранию пыли, которая может стать причиной некорректной работы устройства. Для этого можно использовать сухую салфетку, предназначенную для ухода за цифровой техникой. Сенсорам противопоказано протирание тряпочкой с ацетоном, спиртом или другим растворителем. Для надёжного реагирования на вторжение датчик нужно проверять. Рекомендуемая периодичность — один раз в три месяца.

Контролировать работу сигнализации проще при выборе извещателя движения с фотофиксацией. В случае тревоги сенсор делает одиночной снимок или несколько фото. Их можно посмотреть в приложении. Изображения могут получать владелец и охранная компания. По снимкам видно, что стало причиной активации датчика. Фотофиксация также работает в темноте. При отсутствии освещения активируется инфракрасная подсветка.
