Как проверить ТЭН стиральной машины — 7 разъяснений простых признаков и точных измерений

Стиральная машина запускает цикл, работает, но вода не нагревается. Внешне всё выглядит нормально, поэтому поломку часто не замечают. Это влияет на работоспособность техники.

Последствия ощутимые. Без нагрева порошок растворяется хуже, жирные и въевшиеся загрязнения не удаляются. Электроника пытается компенсировать результат увеличенной работой. В итоге растёт износ деталей и расход электроэнергии. Техника ломается быстрее.

Решение простое. В большинстве случаев достаточно проверить ТЭН тестером и понять, исправен он или нет. Это позволяет принять правильное решение: ремонтировать, заменить деталь или исключить ТЭН как источник проблемы и не тратить деньги зря.

В статье разобраны рабочие способы проверки в домашних условиях, с измерениями и без сложного инструмента. Показано, на какие признаки ориентироваться, и какие значения считаются нормой. Есть примеры типичных ситуаций, когда нет нагрева из-за обрыва, пробоя на корпус или накипи. А также случаи, когда причина вовсе не в нагревателе. Материал помогает быстро оценить состояние узла. Дает возможность избежать лишнего ремонта и вовремя принять правильное решение.

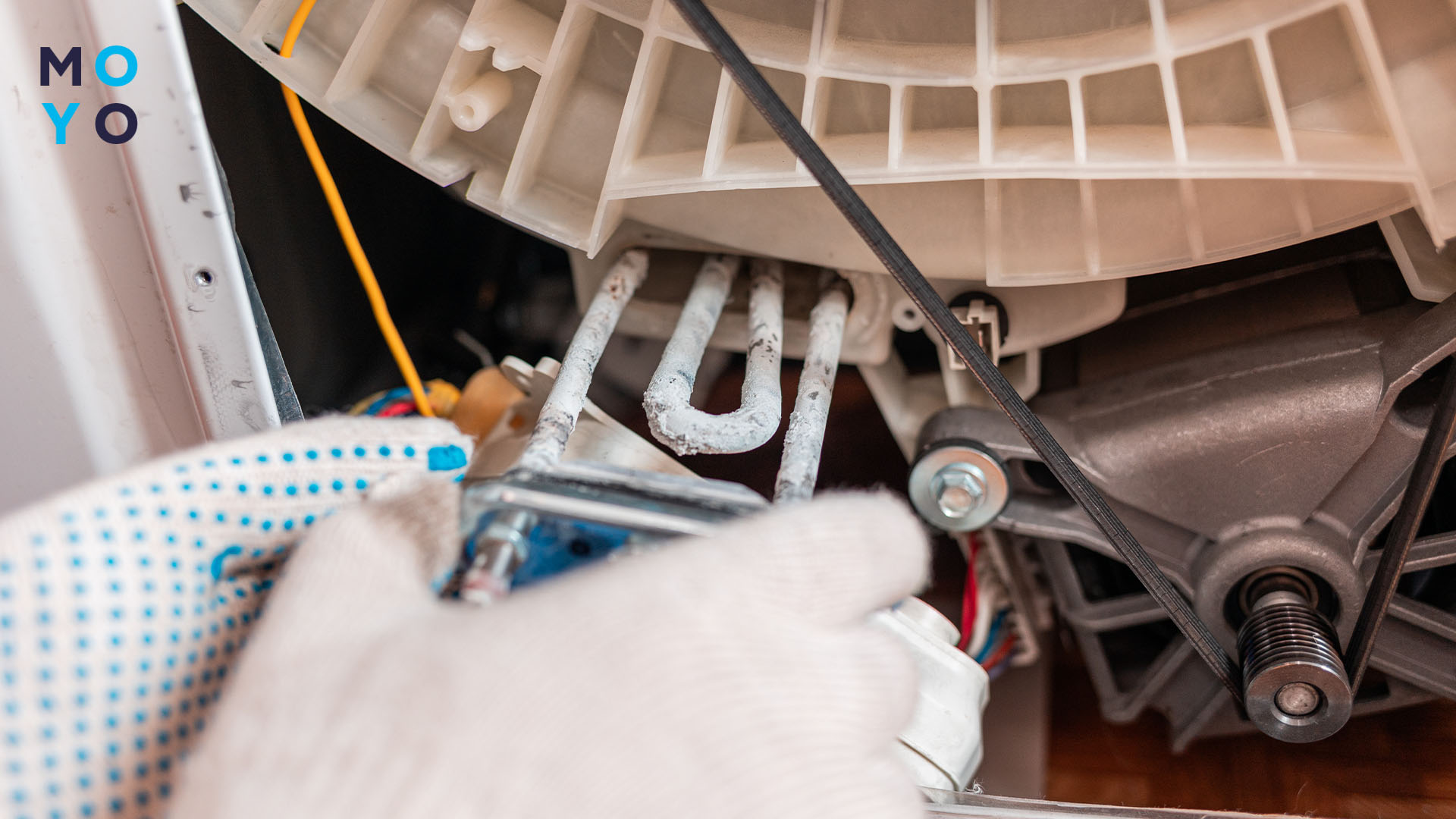

Где расположен ТЭН

По статистике сервисных центров, 85-90 % стиральных машин с фронтальной загрузкой имеют ТЭН, установленный в нижней части бака. Такое расположение нагревателя выбрано неслучайно. Постоянный контакт с водой улучшает теплопередачу. Нагреватель быстрее отдаёт тепло и не перегревается. При равномерном нагреве снижается нагрузка на спираль и изоляцию. Поэтому при нарушении теплоотвода из-за накипи или оголения элемента ресурс нагревателя резко сокращается.

В машинах с вертикальной загрузкой конструкция отличается. В 60-70 % таких моделей ТЭН также находится внизу бака, но к нему предусмотрен доступ через боковую стенку корпуса. Реже встречаются варианты с двумя нагревателями или смещённым расположением. Такие решения применяются в отдельных линейках и считаются исключением, а не правилом.

С инженерной точки зрения нижнее расположение нагревательного элемента снижает нагрузку на электронику и продлевает его срок службы. Он работает в правильном тепловом режиме, поэтому служит 5-8 лет. При нарушении теплоотвода или частичном оголении элемента из-за низкого уровня воды ресурс сокращается вдвое.

Важно также учитывать фактор накипи. До 70 % поломок нагревателей связано с отложениями солей. Налет скапливается в нижней части бака, где температура самая высокая. Поэтому место установки влияет на характер поломок и методы диагностики.

Знание точного расположения ТЭНа упрощает проверку и ремонт. Это позволяет сразу понимать, с какой стороны нужен доступ, какие панели снимать и почему исправная машина стирает, но не нагревает воду.

Как определить наличие проблемы

Проблемы с нагревом воды редко проявляются ни с того, ни с сего. Чаще стиралка продолжает работать, но результат стирки постепенно ухудшается. Важно отличать неисправность от особенностей режимов. Тогда можно понять, где искать причину и не менять исправные детали.

Сначала ориентируются на поведение машины. Плохо, когда программа с температурой 60-90 °C идёт дольше обычного. Через 15-25 минут после запуска стекло люка остаётся холодным. Порошок растворяется хуже. Все эти признаки указывают на отсутствие нагрева воды. Дополнительный признак — срабатывание УЗО (устройства защитного отключения)  или автомата. Чаще всего это происходит при включении нагрева. Но эко-режимы, короткие программы и стирка при 20-30 °C непоказательны. В них нагрев минимальный либо растянут.

Для точного понимания состояния нагревателя нужны измерения. Исправный ТЭН мощностью 1800-2200 Вт имеет сопротивление в пределах 23-29 Ом между силовыми клеммами. Значение «обрыв» указывает на перегоревшую спираль. А слишком низкое сопротивление — на межвитковое замыкание. Отдельно проверяется пробой на корпус. Между любой клеммой и металлической частью нагревателя не должно быть проводимости. Если она есть, изоляция повреждена. Агрегат выбивает защиту при включении нагрева.

Отдельного внимания заслуживает накипь. Она ухудшает теплоотвод. Нагревательный элемент перегревается, медленнее греет воду и со временем перегорает или пробивается на корпус. На ранних стадиях проблема проявляется удлинением программ и снижением качества стирки.

Нужно учитывать случаи, когда нагреватель исправен, но вода всё равно не греется. В таких ситуациях частая причина в датчике температуры, который передаёт неверные данные. А также в подгоревших клеммах и проводке, в прессостате, блокирующем нагрев при неправильном уровне воды. Или в силовой части модуля управления, не подающей напряжение на ТЭН.

Чтобы не ошибиться с диагнозом, логично придерживаться одного порядка действий:

• Проверить режим стирки и фактический нагрев на программе 60 °C;
• оценить время цикла и температуру люка;
• измерить сопротивление нагревателя и исключить пробой на корпус;
• осмотреть контакты и проводку, при необходимости проверить датчик температуры;
• только после этого рассматривать электронный модуль и другие узлы.

Такой подход помогает найти источник проблемы. Он дает возможность избежать лишних замен и понять, какой нужен ремонт.

Как проверить ТЭН на пробой

Под пробоем ТЭНа подразумевается повреждение изоляции между нагревательной спиралью и металлической оболочкой. В норме спираль электрически изолирована от корпуса, а тепло передаётся через наполнитель внутри трубки. Когда изоляция деградирует, часть тока уходит на корпус бака, из-за чего появляется вздутие уплотнителя, локальный перегрев и утечка тока. Это опаснее обрыва. Он выбивает УЗО, дает утечку тока на металлические части и ускоренно добивает электронику.

Самый точный домашний способ проверки — измерение сопротивления между силовыми выводами ТЭНа и его корпусом. Машину обесточивают не «кнопкой», а вынимают вилку из розетки. Если к нагревателю есть доступ без снятия бака, нужно добраться до его контактов. Клеммы с выводов обязательно снимают. Иначе измерение будет ложным: мультиметр покажет цепь через электронику и датчики.

Один щуп ставят на любую силовую клемму ТЭНа. Второй — на металлическую часть нагревателя или его заземляющий контакт. Исправный нагреватель не должен показывать проводимость на корпус. На большинстве мультиметров это выглядит как «OL», «1» или большое сопротивление без звукового сигнала в режиме прозвонки. Если значения появляются или «прыгают», изоляция деградирует. Часто причина — перегрев трубки из-за накипи или нарушение крепления при установке.

Критически важный момент — не путать «прозвонку» с нормальным измерением изоляции. Мультиметр работает на низком напряжении и часто показывает только грубую картину: есть явный пробой или нет. На ранней стадии, когда изоляция уже подсевшая, но ещё не «коротит», прибор ничего не покажет. УЗО всё равно будет срабатывать под рабочим напряжением и при влажности.

Если между клеммой и корпусом есть хоть какая-то ощутимая проводимость, это уже повод считать ТЭН неисправным. Если показания — то появляются, то исчезают, это тоже плохой знак. Так ведёт себя изоляция, которая «простреливает» при определённых условиях.

По поведению пробой различают двух типов.

1. Первый — стабильный. УЗО сразу выбивает при включении нагрева, иногда даже на старте программы, если машина делает короткий подогрев.
2. Второй — плавающий. Техника проработает неделю, а потом «стрельнет» после длительной стирки, при высокой температуре или на режиме, где нагрев идёт дольше.

Пробой чаще связан с микротрещинами изоляции и влагой. При нагреве материалы расширяются, сопротивление падает, и заметна утечка. В холодном состоянии проблема не проявляется. Поэтому повторяют измерение после работы машины, когда она остынет до тёплого состояния. Питание отключают.

Откуда берётся пробой? Причина — в перегреве трубки из-за накипи. Слой отложений ухудшает теплоотвод. Спираль внутри вынуждена работать при повышенной температуре. Наполнитель деградирует быстрее, появляются «каналы» для утечки. Вторая причина — коррозия и микропротечки в зоне посадки. Влага попадает туда, где её не должно быть. Изоляция теряет свойства. Третья — механика. А именно неправильная установка ТЭНа. Перекос при затяжке. Повреждённый уплотнитель. Касание трубкой стенки бака или вращающихся деталей. Всё это ускоряет разрушение оболочки и изоляции.

Чтобы не ошибиться с диагнозом, определяют признаки пробоя. Это не просто холодная стирка. Чаще всего присутствует выбивание УЗО или автомата при нагреве. Иногда — пощипывание при касании корпуса у машин без нормального заземления. А также «странные» остановки программы в момент подогрева. Хотя сопротивление самого нагревателя между двумя клеммами нормальное, потому что целая спираль. То есть нагреватель одновременно способен греть и быть опасным из-за утечки на корпус.

Если есть подозрение на пробой, стоит остановить работу агрегата до проверки. УЗО срабатывает не «от капризов», а от утечки тока. Временные меры проблему не решают. Они лишь делают эксплуатацию машины опасной. Решение одно: заменить ТЭН и привести в порядок посадочное место, уплотнение и проводку к клеммам. Если на контактах видны подпалы или оплавления, их тоже устраняют. Иначе даже новый нагреватель будет работать нестабильно.

Когда замена не помогает, это редкий, но важный сценарий. Утечка может быть в проводке, в фильтре помех, в моторе или в модуле управления. На практике, если защита выбивает именно на фазе нагрева и тест клемма-корпус показывает проводимость, причина в ТЭНе.

Интересная статья: 6 самых распространенных неисправностей стиральных машин и способы их устранения

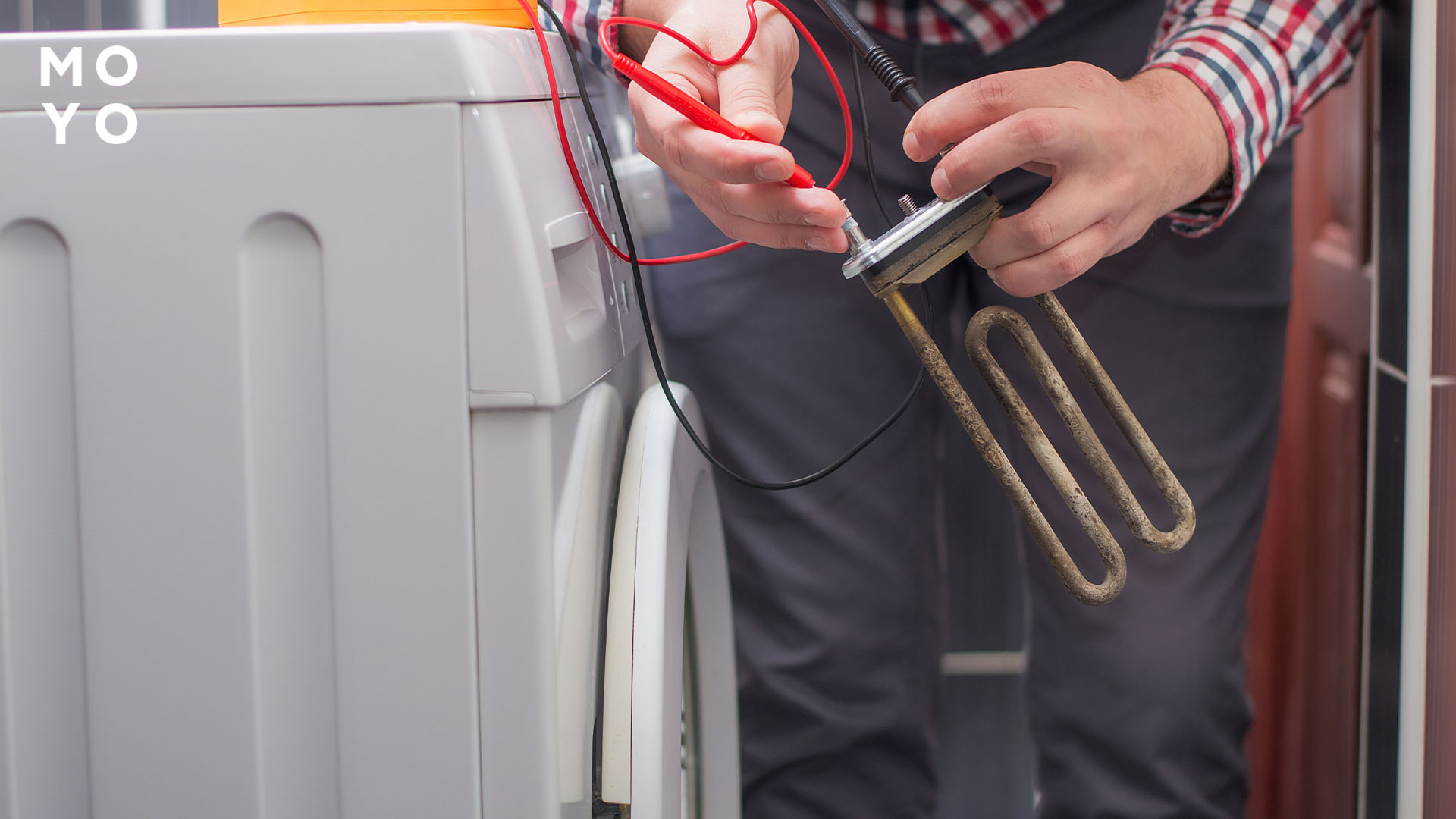

Как проверить ТЭН мультиметром

Перед тем как проверить тестером нагревательный элемент, машину отключают от сети и добираются до его контактов. Клеммы обязательно снимают. Это важно, потому что подключённая электроника и датчики искажают показания и создают иллюзию исправности.

Измеряют сопротивления между двумя силовыми выводами. Для большинства стиральных машин норма 23-29 Ом. Все зависит от мощности нагревателя. Если прибор показывает обрыв, нагрев невозможен — спираль перегорела. Слишком низкое значение говорит о внутреннем замыкании. Из-за этого элемент ломается и перегружает сеть.

На практике часто сопротивление между клеммами в норме. Но нет нагрева или защита срабатывает время от времени. В таком случае проверяют изоляцию. Один щуп ставят на контакт ТЭНа, второй — на его металлическую часть. Исправный нагреватель не должен показывать проводимость. Любая реакция прибора указывает на утечку тока, которая со временем приводит к выбиванию УЗО или остановке программы.

Особенность таких неисправностей в том, что на холодную ТЭН выглядит исправным. При нагреве появляется утечка. Поэтому плавающие показания мультиметра — плохой признак. Даже если часть измерений выглядит «нормальной».

Если все значения в пределах нормы и пробоя нет, нагреватель можно исключить из списка подозреваемых. В таких случаях причина чаще в датчике температуры, контактах или системе управления. Сам ТЭН исправен.

Познавательная статья: Как перезапустить стиральную машину — инструкции для 8 брендов

Проверка ТЭНа без тестера

Такой подход не точен, но дает возможность понять, работает нагрев или нет. Самый показательный ориентир — температура воды во время стирки. На программе с заданными 60 °C нагрев начинается не сразу, а через несколько минут после набора воды. В норме через 15-25 минут после старта стекло люка становится тёплым, иногда даже горячим на ощупь. Это признак того, что ТЭН включился и вода нагревается. Если по прошествии этого времени люк остаётся холодным, нагрев не запускается.

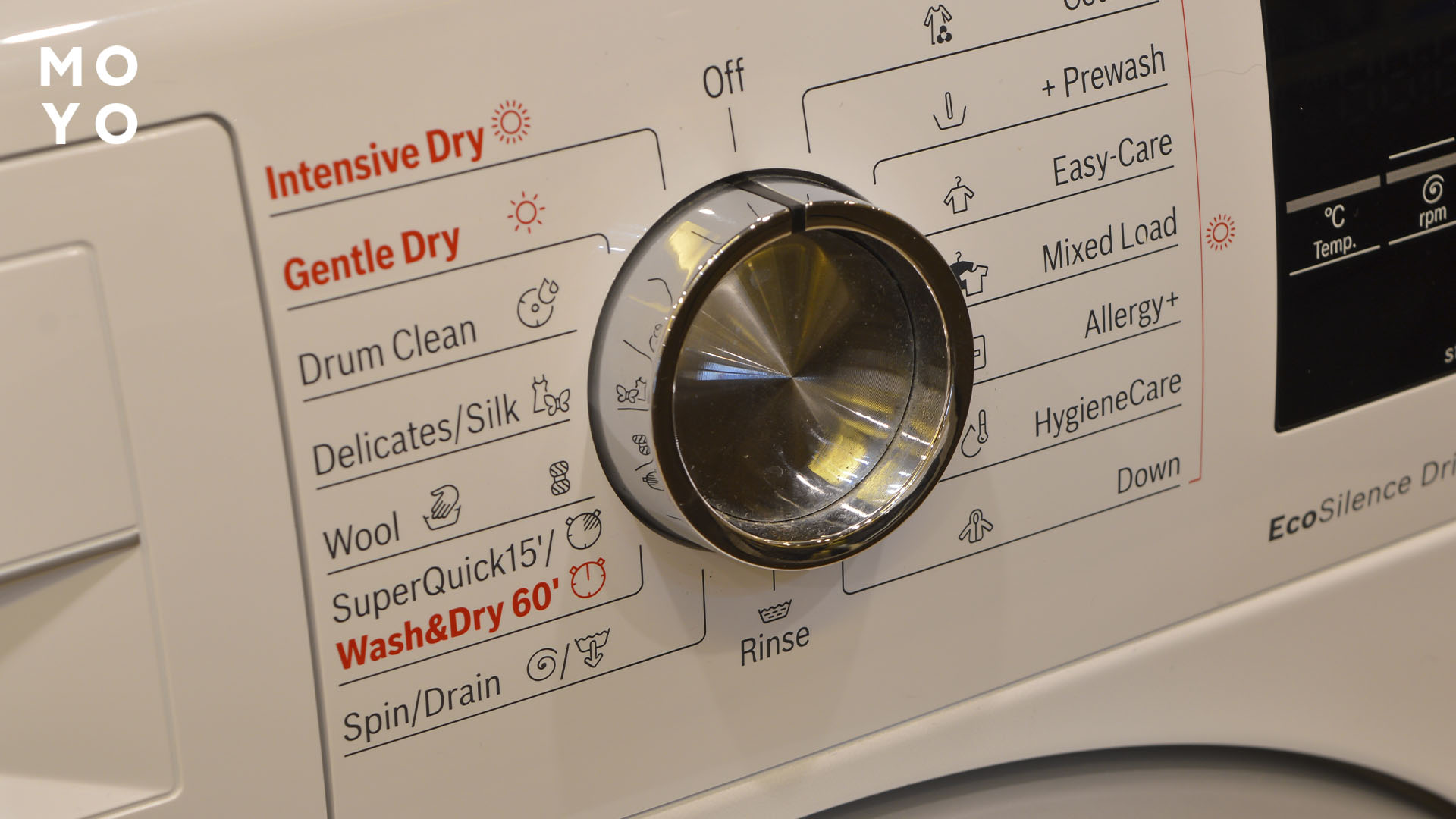

Второй показатель — продолжительность программы. При исправном элементе цикл идёт в пределах заявленного времени, плюс-минус 10-15 минут. Если машина долго задерживается на одном этапе, это тревожный признак. Увеличение времени стирки на 30-60 минут часто говорит, что вода не нагревается до нужной температуры. Электроника ждёт сигнал от датчика, и программа затягивается.

Качество стирки тоже даёт подсказки. При нормальном нагреве порошок растворяется. Сложные загрязнения уходят уже на 40-60 °C. Если бельё выглядит так, будто стиралось в холодной воде, это настораживает. Следы моющего на ткани указывают на отсутствие нагрева.

Смотрят на поведение защиты. В исправной системе УЗО или автомат не реагируют на включение нагрева. Если защита срабатывает через 5-15 минут после старта программы, это важный сигнал. Часто он указывает на пробой нагревателя на корпус. В норме никаких отключений в этот момент быть не должно.

Есть также акустические признаки. При нормальной работе нагревателя иногда слышны слабые звуки нагрева воды: потрескивание или шипение. Тишина в фазе нагрева при холодной воде — ещё один косвенный сигнал проблемы.

Учитывают допустимые нормы. Не все режимы должны греть воду. Программы «Эко», «Быстрая», «Деликатная» и стирка при 20-30 °C могут оставлять люк холодным. Это нормально. Проверку всегда проводят на стандартной программе 60 °C без экономии энергии.

Если люк остаётся холодным, цикл затягивается, качество стирки падает, нагрева нет. Также возможна течь в зоне установки нагревателя при повреждённом уплотнителе. Но без тестера такая проверка остаётся ориентировочной. Она помогает понять, есть ли проблема. Для точного диагноза всё равно нужны измерения.

Читайте: Как прочистить сливной шланг в стиральной машине 4 способами

Будет ли работать стиральная машина, если сгорел ТЭН

Да, стиралка работает при сгоревшем ТЭНе, но неполноценно. Со временем это приведёт к дополнительным проблемам. Всё зависит от типа поломки и логики управления конкретной модели.

Если механизм сгорел по обрыву, машинка запускается, набирает воду, крутит барабан, полощет и отжимает бельё. В электронике критической ошибки нет. Вода остаётся холодной, из-за чего стирка теряет эффективность. Моющие средства хуже растворяются, жирные загрязнения не удаляются, бельё после цикла выглядит так, будто его прополоскали.

Во многих моделях автоматика пытается компенсировать отсутствие нагрева. Машина дольше удерживает один этап, ожидая, что температура поднимется. В результате цикл растягивается на час и больше. Это создаёт лишнюю нагрузку на двигатель, насос и модуль управления, хотя сама причина остаётся нерешённой.

Если ТЭН сгорел с пробоем на корпус, ситуация меняется. В этом случае агрегат нормально не работает. При попытке включить нагрев срабатывает УЗО или автомат защиты, и цикл прерывается. Иногда программа даже не доходит до стирки, а останавливается через несколько минут после старта. Это уже потенциально опасный режим эксплуатации.

Есть промежуточный вариант — плавающая неисправность, где ТЭН частично повреждён. На холодную машина запускается, но при нагреве происходит сбой, остановка программы или срабатывание защиты. Такие ситуации коварны, потому что создают иллюзию случайных ошибок, хотя проблема стабильная.

Важно учитывать тип программ. На режимах 20-30 °C, «Эко» или «Быстрая» машина выглядит исправной. Даже если ТЭН не работает, это незаметно. Нагрев на таких программах минимальный или растянут. Это часто вводит в заблуждение и откладывает ремонт. Поэтому можно стирать со сгоревшим ТЭНом, но смысла в этом нет. Отсутствие нагрева — это неисправность, которую стоит сразу устранить, пока она не потянула за собой дорогой ремонт.

Стоит знать: Как починить сливной шланг стиральной машины 3 способами

Что делать если сломался/ сгорел ТЭН

Первое, что нужно сделать, — перестать использовать режимы с нагревом. Затем оценивают симптомы и состояние контактов. В большинстве случаев требуется замена нагревателя как отдельной запчасти, с обязательной очисткой посадочного места и проверкой уплотнителя. Все действия выполняют строго по инструкции производителя.

Чтобы выбрать правильное решение, удобно ориентироваться на тип поломки и сопутствующие симптомы.

Принцип диагностики нагревательного элемента одинаков для любой техники, независимо от бренда и ценового сегмента. Не имеет значения, идёт ли речь про качество стиральных машин Элджи, надежность машинок Беко или эргономичные модели от Канди — ТЭН проверяется по тем же признакам и измерениям.

То же относится и к технике других марок. Горенье с полноразмерным корпусом, широкий ассортимент машинок Вирпул, модели Бош с разным объёмом или доступные цены на стиральные машины Индезит не меняют саму логику проверки. Даже если планируется обзавестись стиралкой Хайер или заказать стиральную машину Электролюкс, понимание принципов диагностики ТЭНа помогает заранее оценить возможные неисправности и правильно реагировать на первые симптомы.
