На все модели стиралок ставят оборотистые моторчики. Скоростью в 1200 об/мин уже никого не удивишь. При выборе типа двигателя бытовой стиральной машины логичнее обратить внимание на нюансы конструкции. От них зависит энергоэффективность и ремонтопригодность.
Роль и назначение
Двигатель машинки приводит в движение барабан:
- При стирке и полоскании крутит белье попеременно по часовой стрелке и против нее. Барабан делает около 50 оборотов в минуту.
- Покачивание – это движения влево и вправо на небольшой угол. Используется для равномерного распределения белья перед отжиманием.
- При отжиме электромотор раскручивает барабан в одну сторону. Пользователь выбирает интенсивность отжима – более 1000 об/мин.
Оборотами и направлением вращения управляет электроника. В продвинутых версиях за это отвечает отдельная плата.

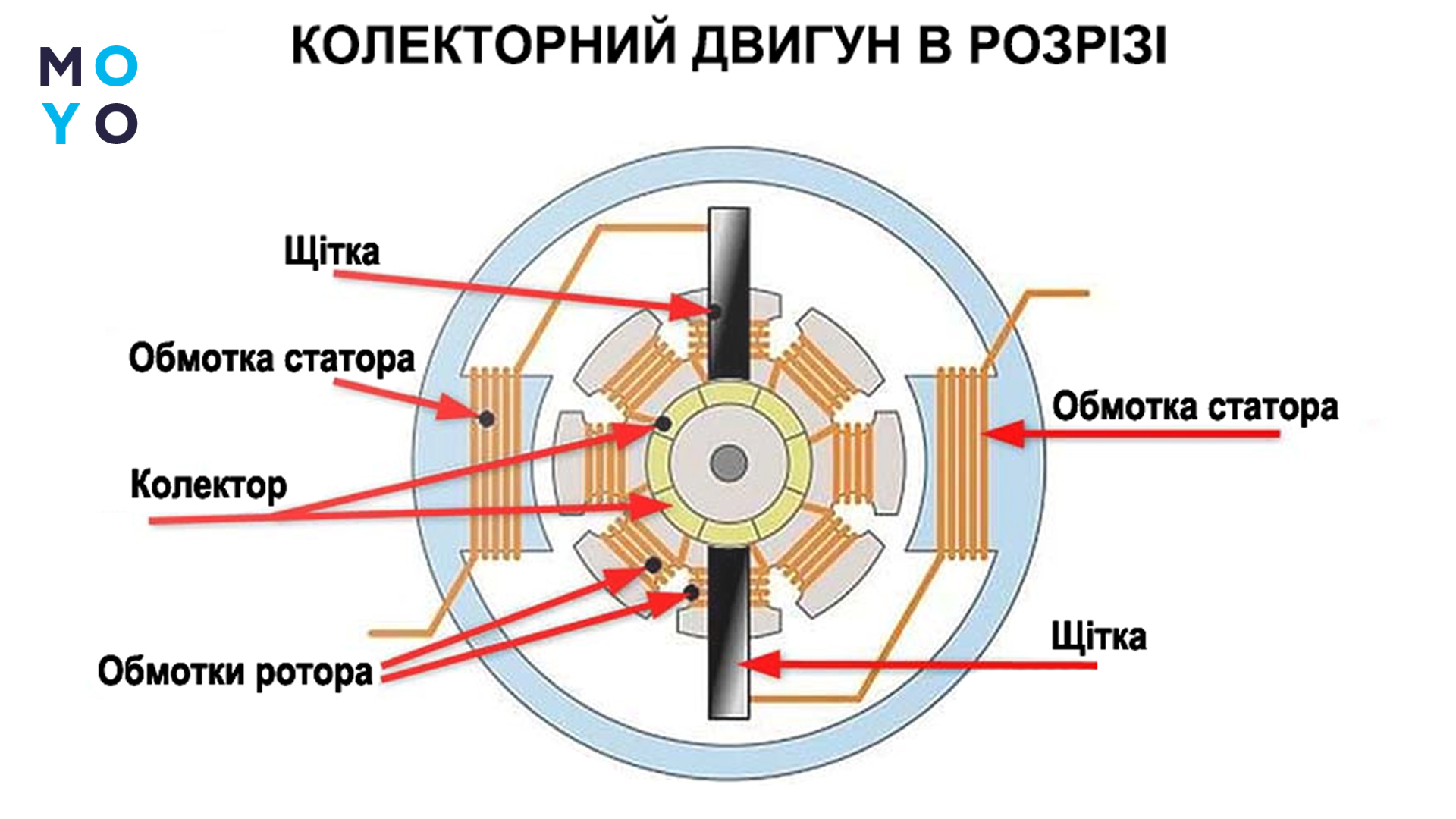

Коллекторный двигатель (Щеточный)
В конструкцию входят статор, ротор и таходатчик:
- Статор – неподвижная часть двигателя с магнитопроводом и обмотками. Создает магнитное поле, которое взаимодействует с ротором.
- Ротор – это обмотка, сердечник и коллектор. Взаимодействует со щетками.
- Таходатчик – деталь на корпусе движка. Измеряет обороты.
В конце ХХ веке коллекторные моторы доминировали в сегменте бытовых стиралок с горизонтальной и вертикальной загрузкой.
Как работает
На основу из металла намотана обмотка статора. С ней поочередно взаимодействуют обмотки ротора. Их последовательное переключение обеспечивают вращающиеся на валу контакты. Электричество на них передается с помощью щеток.
Интересная статья: Почему стиральная машина пачкает вещи – 7 причин и решений
Плюсы и минусы
Преимущества: простота управления, возможность работы от переменного и постоянного тока, быстрый набор оборотов, высокий пусковой момент, демократичная стоимость, недорогой ремонт.
Недостатки: износ угольных щеток, которые со временем приходится менять. Срок их службы зависит от частоты стирок и нагрузки на двигатель; звук при отжиме напоминает работу циркулярки; КПД 55-70%, в ассортимент входят бюджетные машинки без технических изысков.
Типичная поломка: Стиральная машина не отжимает – причины и действия в 3 распространённых ситуациях

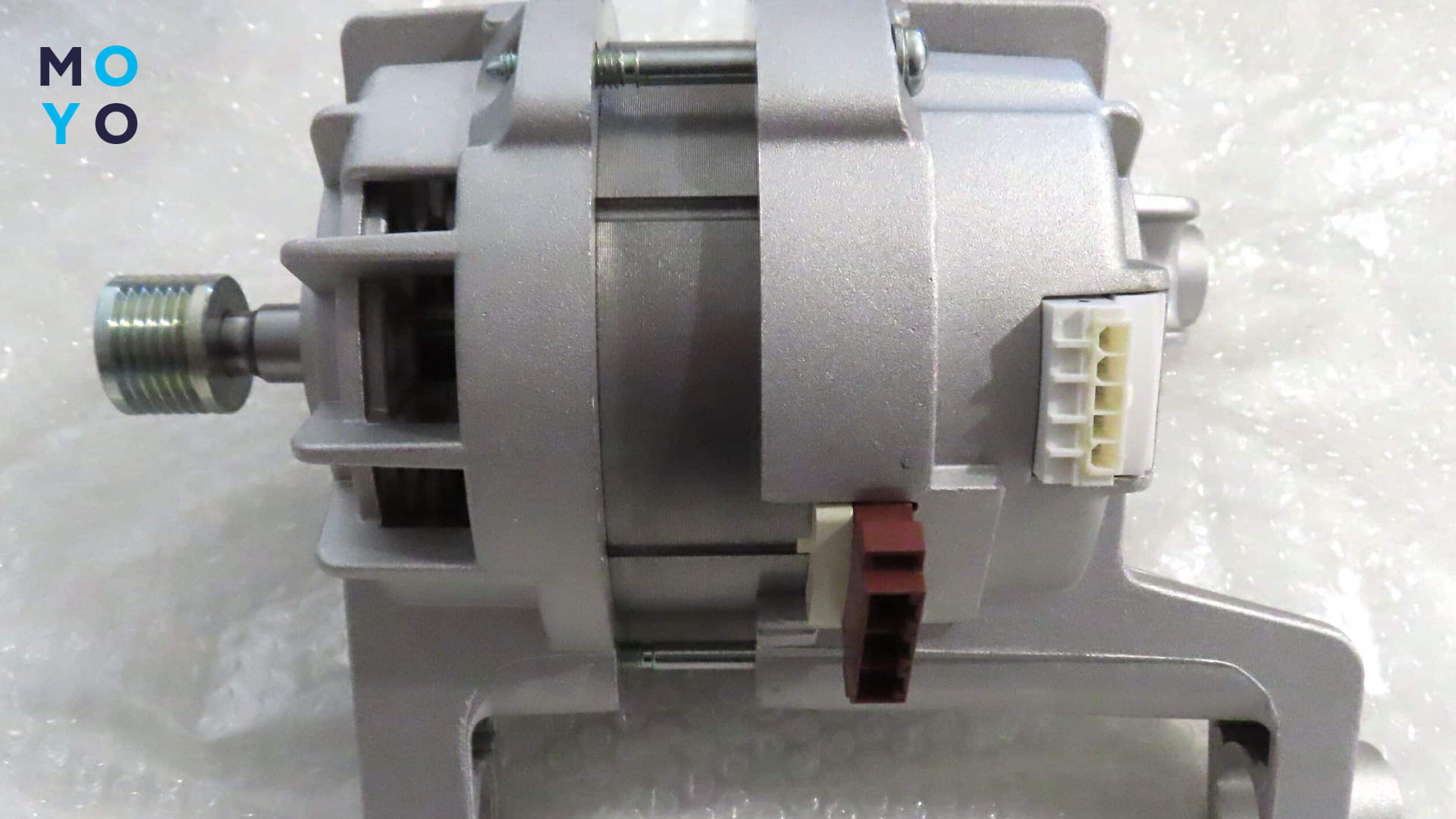

Инверторный двигатель (асинхронный с управлением)
В стиральных машинах часто используют инверторные моторы. Они бывают асинхронными и синхронными с постоянными магнитами. Инвертор управляет оборотами, меняя параметры питания двигателя. Некоторые производители дают на мотор 10 лет гарантии, но на плату управления она может не распространяться.
Как работает
В распространенных бесщеточных конструкциях нет коллектора и угольных щеток, их не приходится менять. Инвертор преобразует питание и управляет током в обмотках статора. Так создается вращающееся магнитное поле, которое приводит ротор в движение. Изменяя частоту и другие параметры питания, электроника регулирует скорость барабана.
Своими руками: Как почистить фильтры в стиральной машине – 7 правил ухода
Плюсы и минусы
Активному использованию бесщеточных электродвигателей способствуют ряд преимуществ: долговечность, отсутствие необходимости в обслуживании, низкий уровень шума, КПД – 75-90%, возможность реализации алгоритмов стирки с учетом всех нюансов (программы для джинсов, спортивной одежды, пуховых вещей и прочие).
Недостатки: плата управления ломается из-за резких скачков напряжения в розетке, недешевый ремонт.
Справляемся с протечкой: Что делать, когда течет люк стиральной машины – 4 ситуации, когда нельзя откладывать ремонт

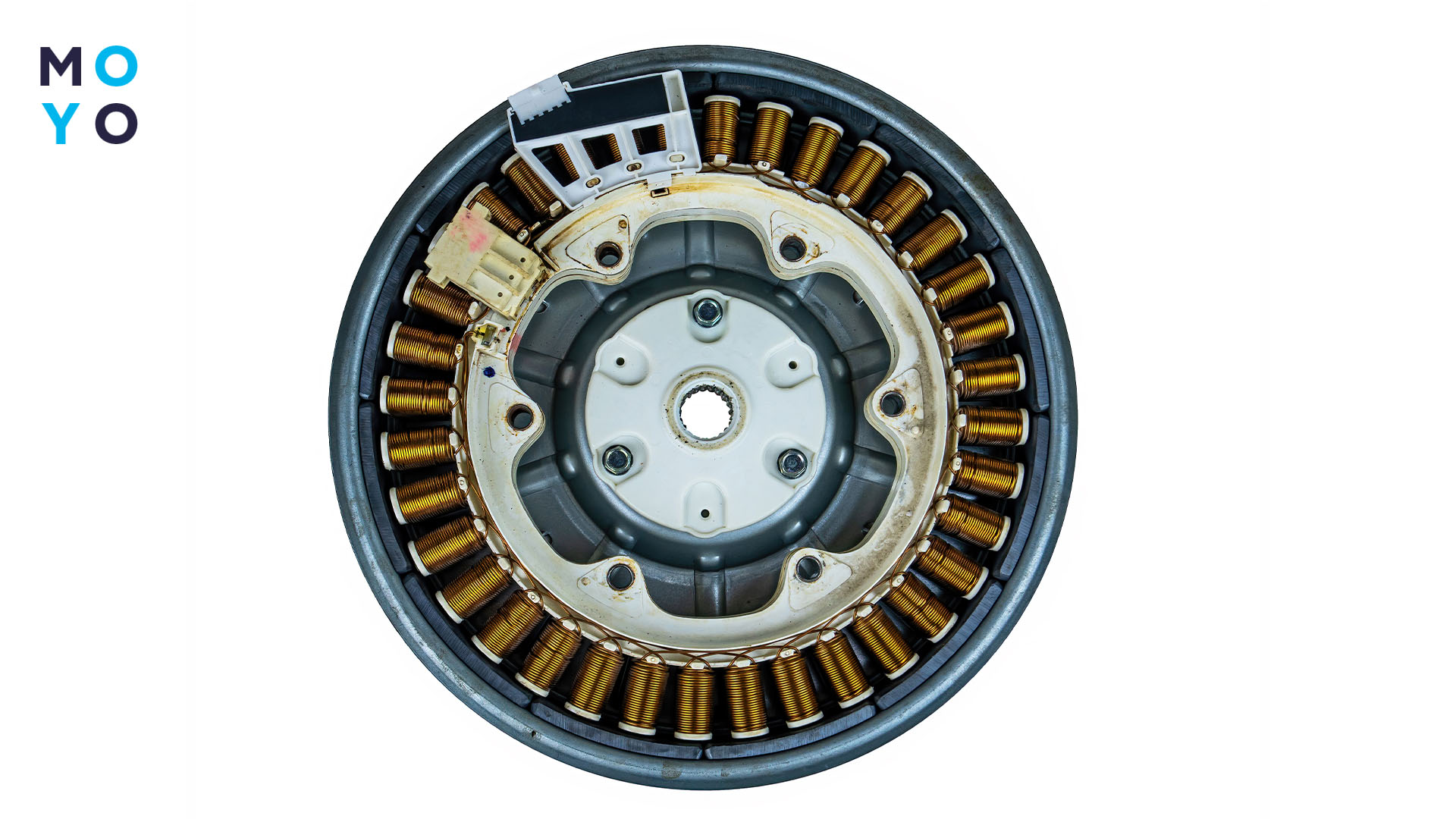

Прямой привод (Direct Drive)
В отличие от моделей с ременной передачей, прямой привод вращает барабан без ремня и шкива. Статор бесщеточного электродвигателя жестко зафиксирован на задней стенке бака стиралки. Ротор соединен с валом барабана. За регулировку количества оборотов и направление вращения отвечает электроника.
Как работает
Принцип управления двигателем схож с инверторными моделями с ременной передачей. Здесь ротор вращает барабан. Поскольку ремень и шкив отсутствуют, нет потерь энергии в ременной передаче. Электроника позволяет определять вес белья, контролировать обороты и количество поступающей в бак воды. Наиболее высокотехнологичный вариант.
Плюсы и минусы
Преимущества: отсутствие ремня, который может со временем растянуться или порваться; прямой привод не делает стиралку габаритнее, хорошо вписывается в машинки с вертикальной и фронтальной загрузкой; равномерность распределения нагрузки при отжиме; меньше вибраций при стирке; высокая энергоэффективность.
У прямого привода есть недостатки. Двигатель расположен за баком, поэтому некоторые ремонтные работы сложнее и дороже. При повреждении уплотнений вода может попасть на детали мотора. Хотя риск зависит от конструкции машины и состояния уплотнений.

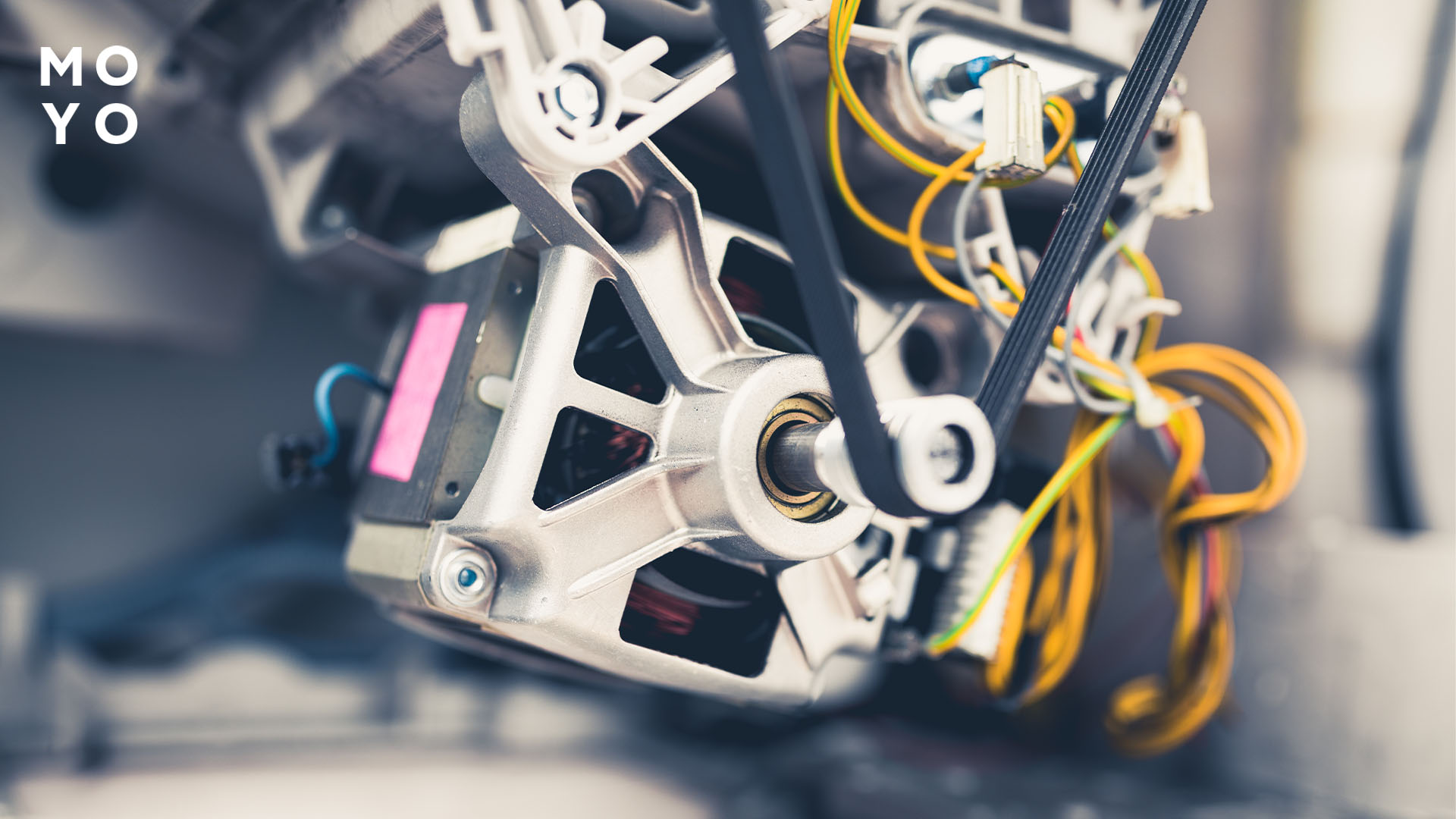

Какой тип двигателя в стиральной машине лучше из 3 рассмотренных
Понять, какой тип двигателя в доступной стиральной машине автомат лучше, поможет сравнительная таблица:
|
|
Коллекторный |
Инверторный с ремнем |
Прямоприводный |
|
Наличие щеток |
есть |
нет |
нет |
|
Передача вращения |
ременная |
ременная |
прямая |
|
Шумность |
децибелы заметно ощущаются |
тише |
еще тише |
|
Вибрация |
заметная |
меньше |
еще меньше |
|
КПД |
55-70% |
75-90% |
до 95% |
|
Срок службы, лет |
7-12 |
10-15 |
10-15 |
|
Чувствительность к перепадам напряжения |
не привередлив |
стоит опасаться |
возможна преждевременная поломка |
|
Цена ремонтных работ |
демократичная |
высокая |
высокая |
|
Ассортимент |
средненький |
впечатляет количеством моделей |
скромный, в основном стиралки от LG |
В плане технологичности коллекторные электродвигатели уступают конкурентам. Зато коллекторные моторы дешевле ремонтировать когда требуется замена щеток. Инверторные – это шикарный ассортимент машинок и множество разнообразных программ стирки. Прямой привод – максимум технологичности, слегка отягощенный сопутствующими возможностями поломок.

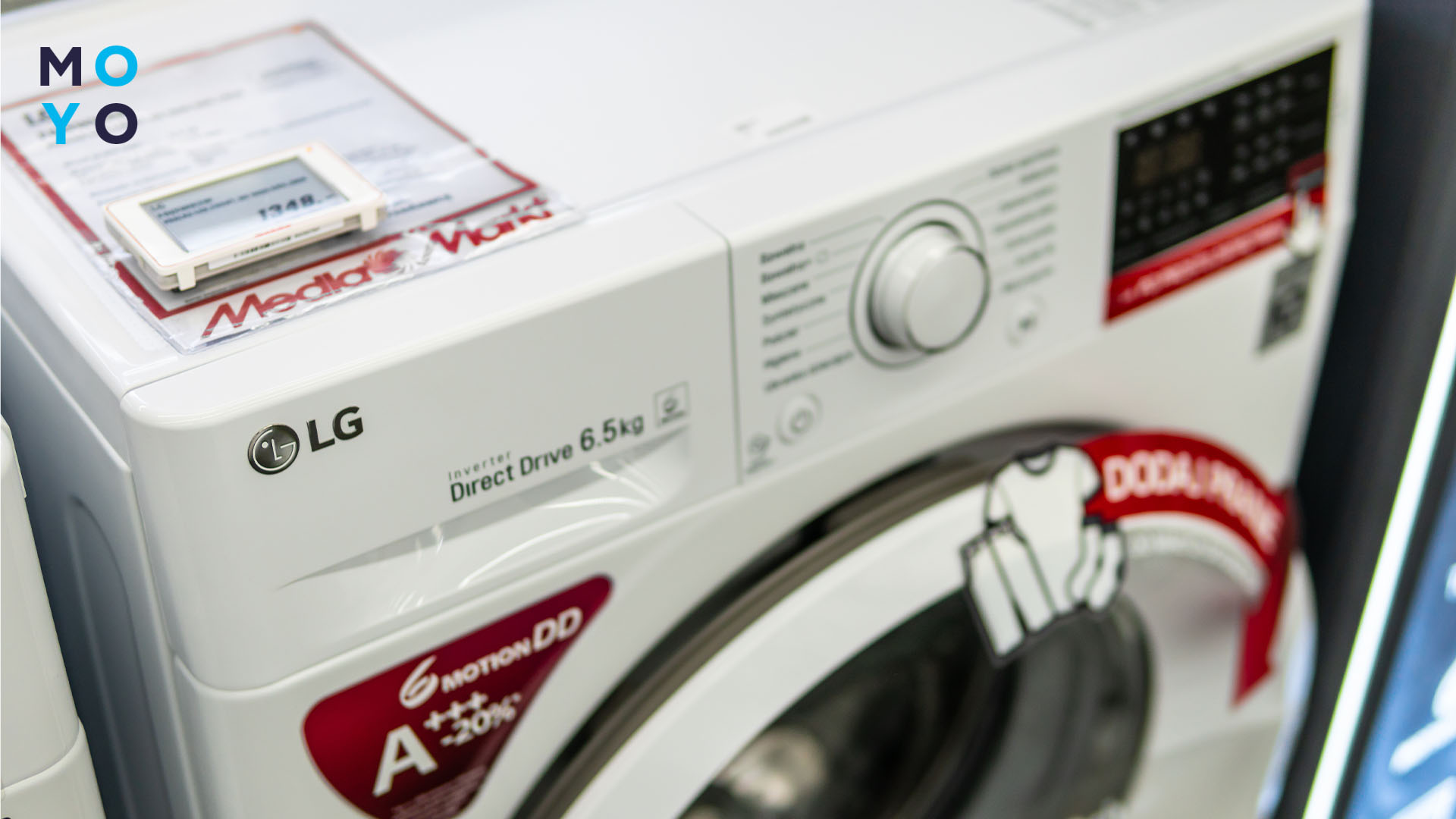

Важен максимальный вес загрузки сухого белья, который может составлять 5, 6, 7 кг и более. Многое зависит от расположения люка: вертикальные машинки компактней, фронтальные дешевле.
