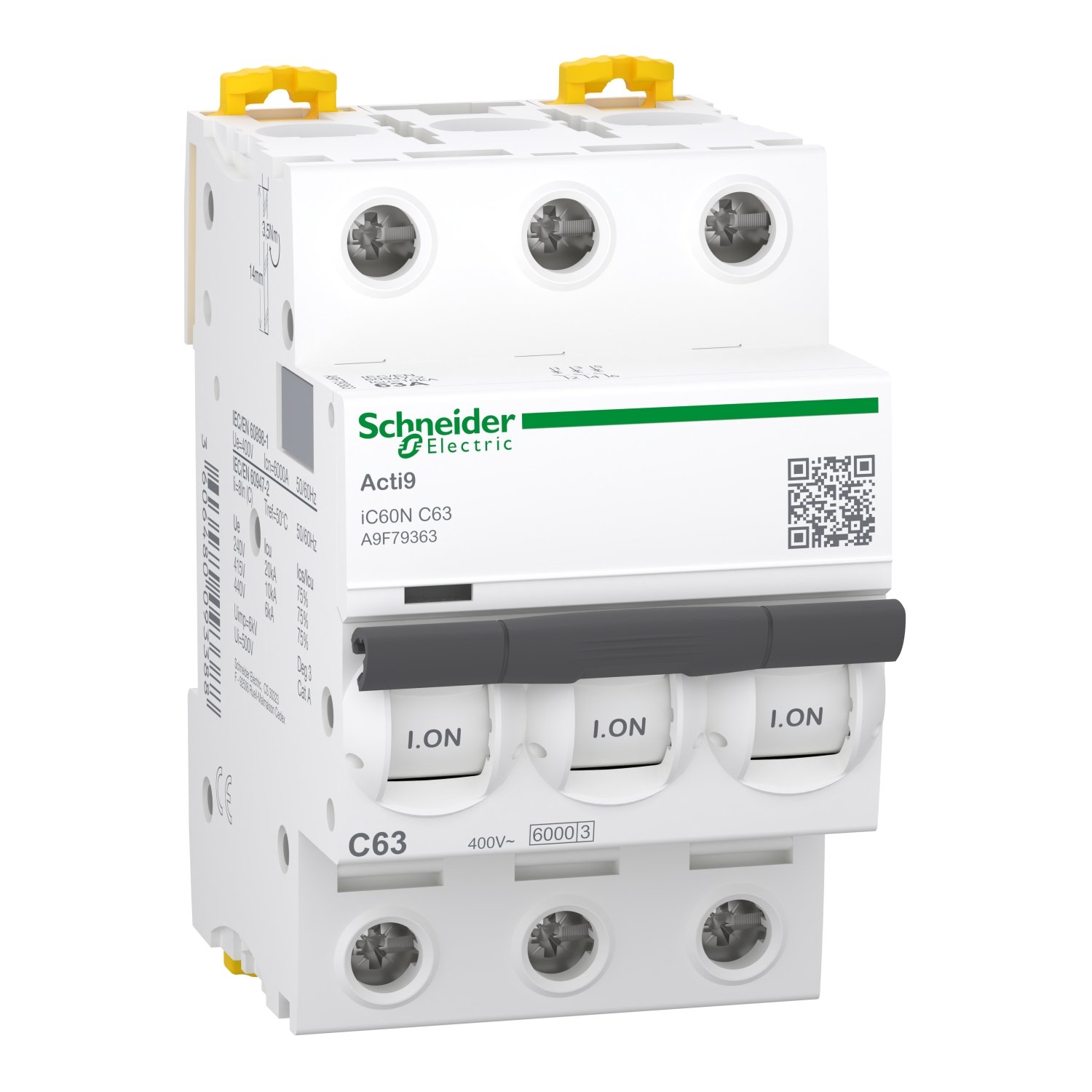

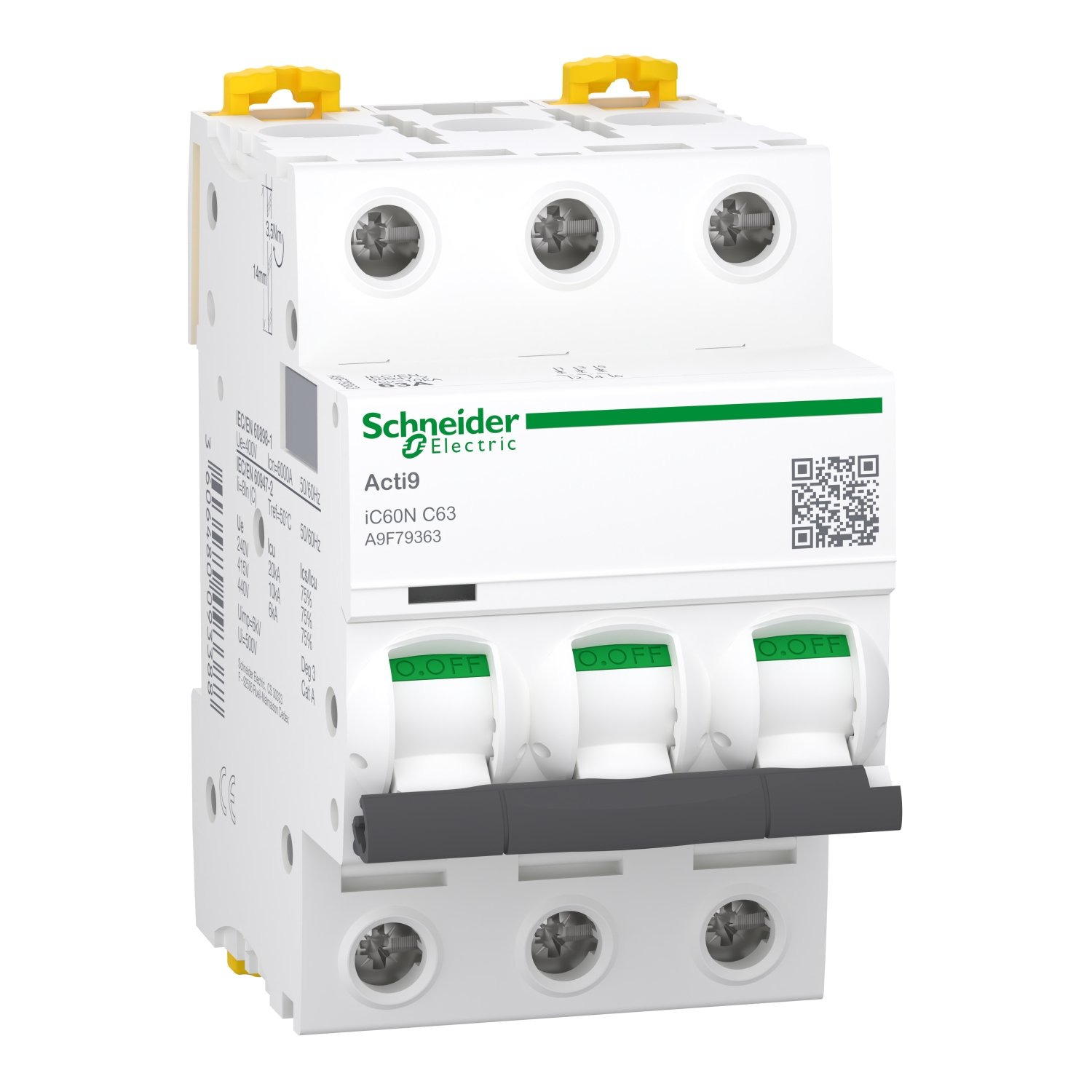

Автоматичний вимикач Schneider Electric, IC60N 3P C 63A (6kA) (A9F79363)

Особливості

Schneider Electric Acti9 iC60N є триполюсним автоматичним вимикачем із номінальним струмом 63 А та характеристикою відключення C. Пристрій призначений для захисту електричних кіл від перевантаження та струмів короткого замикання.

Автоматичний вимикач підтримує роботу в мережах змінного та постійного струму. Для AC передбачено робочі напруги 12-133 В, 220-240 В, 380-415 В і 440 В, для DC - до 180 В. Частота мережі змінного струму становить 50/60 Гц.

Номінальна відключаюча здатність Icn становить 6 кА за 400 В AC відповідно до МЕК 60898-1. За МЕК 60947-2 значення Icu становить 20 кА за 220-240 В AC, 10 кА за 380-415 В AC та до 36 кА за нижчих напруг AC.

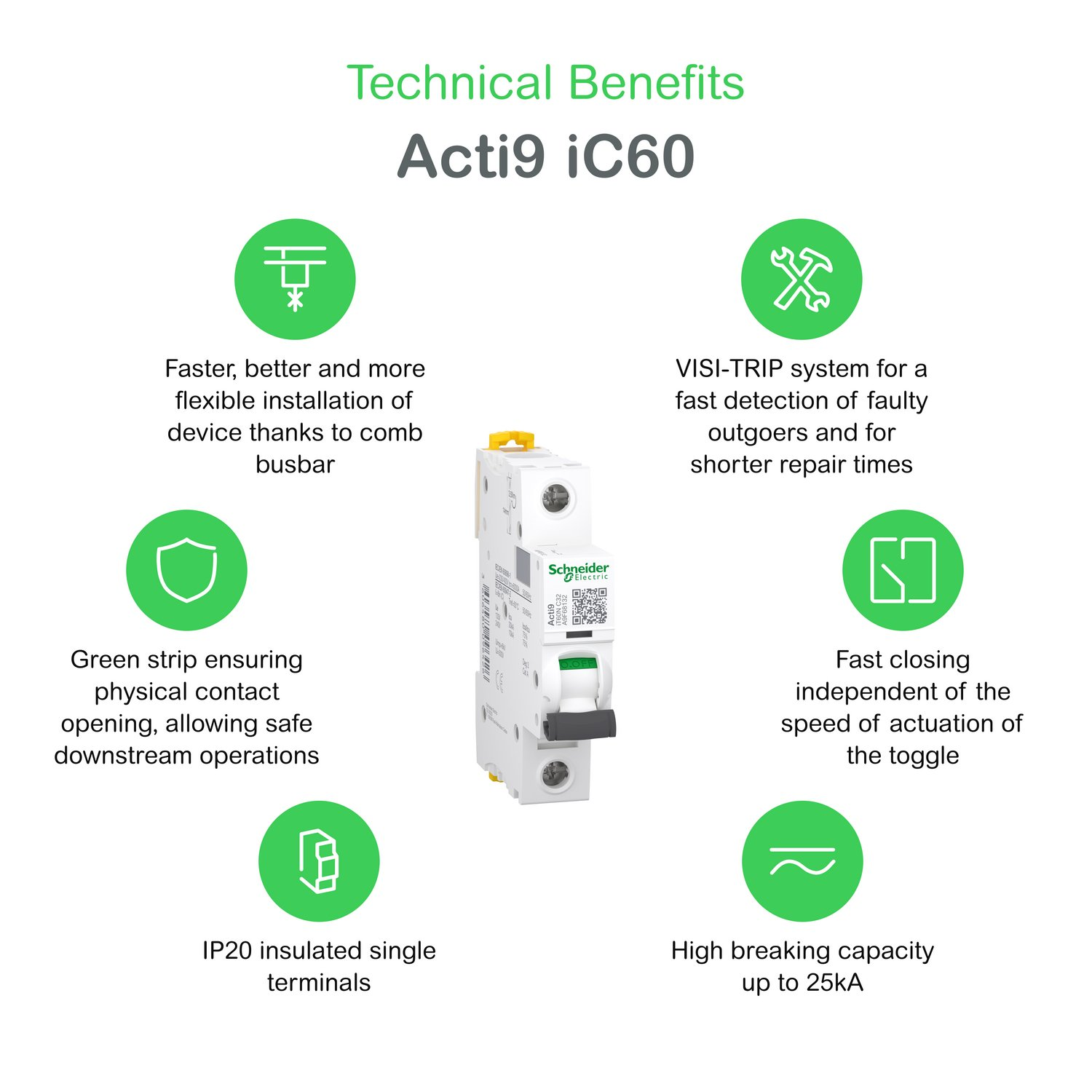

Механічний індикатор VisiTrip сигналізує про спрацювання автоматичного вимикача. Зелений індикатор VisiSafe вказує на фізичне розмикання контактів.

Механічна зносостійкість становить 20 000 циклів, електрична - 10 000 циклів. Клеми підтримують підключення жорстких і гнучких мідних провідників, а з відповідними аксесуарами також передбачене підключення інших зазначених конфігурацій провідників.

Технології (використовувані)

• VisiTrip
• VisiSafe
• Захист від перевантаження
• Захист від короткого замикання
• Характеристика відключення C
• Підтримка мереж AC і DC
• Магнітне відключення 8 x In ±20%

Технічні характеристики

• Тип: автоматичний вимикач
• Серія: Acti9 iC60N
• Кількість полюсів: 3P
• Номінальний струм: 63 А
• Крива відключення: C
• Тип мережі: AC, DC
• Частота мережі: 50/60 Гц
• Номінальна робоча напруга AC: 12-133 В, 220-240 В, 380-415 В, 440 В
• Номінальна робоча напруга DC: до 180 В
• Межа магнітного відключення: 8 x In ±20%
• Відключаюча здатність Icn за 400 В AC: 6 кА
• Відключаюча здатність Icu за 12-133 В AC: 36 кА
• Відключаюча здатність Icu за 220-240 В AC: 20 кА
• Відключаюча здатність Icu за 380-415 В AC: 10 кА
• Відключаюча здатність Icu за 440 В AC: 6 кА
• Відключаюча здатність Icu за напруги до 180 В DC: 10 кА
• Робоча відключаюча здатність Ics за 12-133 В AC: 27 кА
• Робоча відключаюча здатність Ics за 220-240 В AC: 15 кА
• Робоча відключаюча здатність Ics за 380-415 В AC: 7,5 кА
• Робоча відключаюча здатність Ics за 440 В AC: 4,5 кА
• Робоча відключаюча здатність Ics за напруги до 180 В DC: 10 кА
• Номінальна напруга ізоляції: 500 В AC
• Номінальна імпульсна витримувана напруга: 6 кВ
• Механічна зносостійкість: 20 000 циклів
• Електрична зносостійкість: 10 000 циклів
• Підключення жорсткого мідного провідника: 1 x 1-35 мм²
• Підключення жорсткого мідного провідника з аксесуаром: 3 x 16 мм²
• Підключення жорсткого алюмінієвого провідника з аксесуаром: 1 x 50 мм²
• Підключення гнучкого мідного провідника: 1 x 1-25 мм²
• Підключення гнучкого мідного провідника з наконечником: 1 x 1-25 мм²
• Підключення гнучкого мідного провідника з аксесуаром: 3 x 10 мм²
• Висота: 85 мм
• Ширина: 54 мм
• Глибина: 78,5 мм
• Маса: 0,375 кг
• Колір: білий

Для кого

• Для електромонтажників
• Для електриків
• Для інженерів-електриків
• Для проєктувальників електричних систем
• Для працівників служб технічного обслуговування
• Для фахівців з експлуатації електрообладнання

Висновок

Schneider Electric Acti9 iC60N призначений для захисту електричних кіл від перевантаження та короткого замикання. Три полюси, номінальний струм 63 А, характеристика C, підтримка мереж AC і DC, відключаюча здатність 6 кА за МЕК 60898-1 та індикатори VisiTrip і VisiSafe визначають основні функціональні характеристики моделі.
