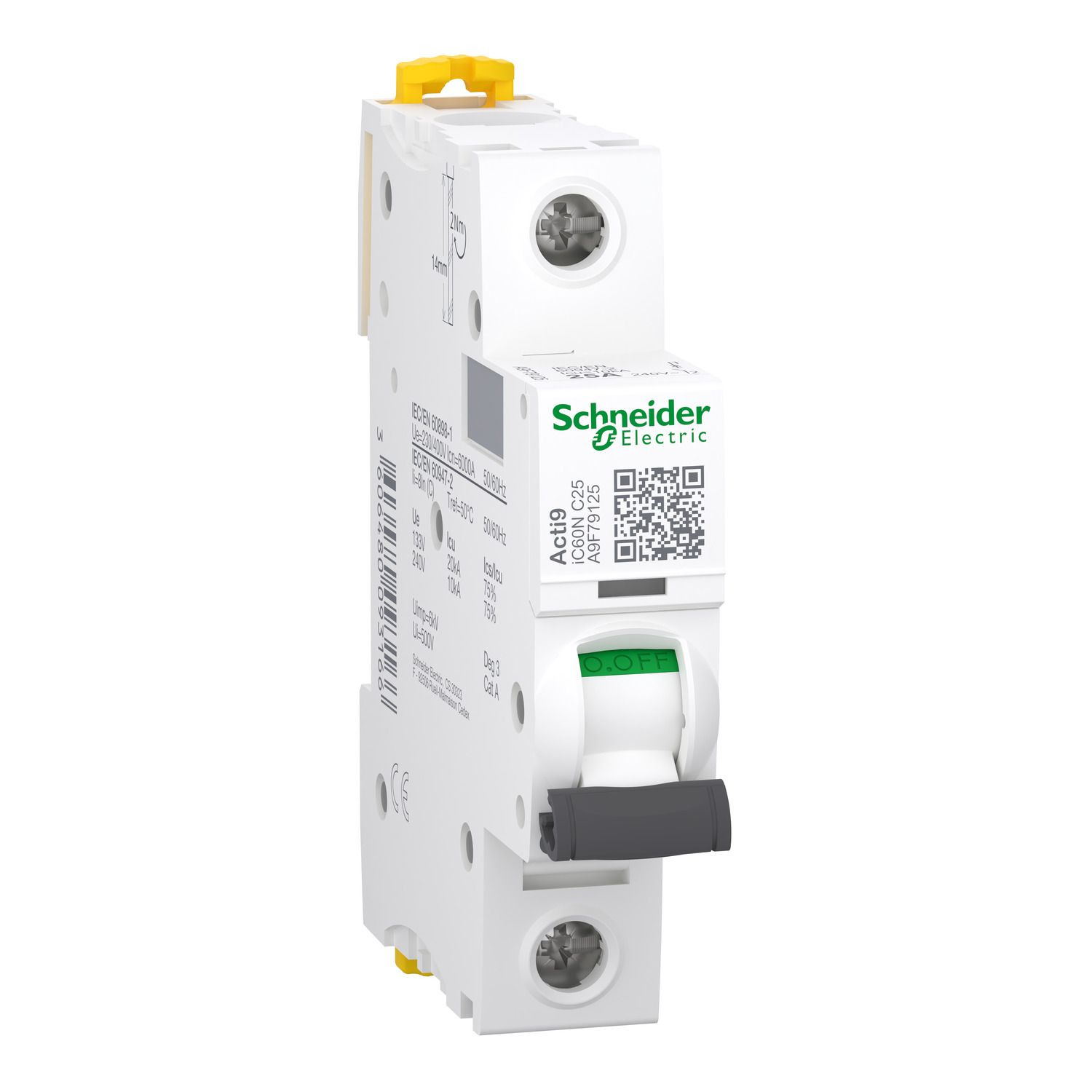

Автоматичний вимикач Schneider Electric, IC60N 1P C 25A (6kA) (A9F79125)

Особливості

Schneider Electric Acti9 iC60N є однополюсним автоматичним вимикачем із номінальним струмом 25 А та характеристикою відключення C. Пристрій призначений для захисту електричного кола від перевантаження та струмів короткого замикання.

Автоматичний вимикач підтримує роботу в мережах змінного та постійного струму. Для AC передбачено робочі діапазони напруги 12-60 В, 100-133 В і 220-240 В, для DC - 12-60 В і 60-72 В. Частота мережі змінного струму становить 50/60 Гц.

Номінальна відключаюча здатність Icn становить 6 кА за 230 В AC відповідно до МЕК 60898-1. За МЕК 60947-2 відключаюча здатність Icu становить 10 кА за 220-240 В AC, а для інших робочих напруг передбачені значення до 36 кА.

Механічний індикатор VisiTrip сигналізує про спрацювання автоматичного вимикача. Зелений індикатор VisiSafe вказує на фізичне розмикання контактів.

Механічна зносостійкість становить 20 000 циклів, електрична - 10 000 циклів. Одиночні клеми підтримують підключення жорстких і гнучких мідних провідників відповідного перерізу.

Технології (використовувані)

• VisiTrip
• VisiSafe
• Захист від перевантаження
• Захист від короткого замикання
• Характеристика відключення C
• Підтримка мереж AC і DC
• Магнітне відключення 8 x In ±20%

Технічні характеристики

• Тип: автоматичний вимикач
• Серія: Acti9 iC60N
• Кількість полюсів: 1P
• Номінальний струм: 25 А
• Крива відключення: C
• Тип мережі: AC, DC
• Частота мережі: 50/60 Гц
• Номінальна робоча напруга AC: 12-60 В, 100-133 В, 220-240 В
• Номінальна робоча напруга DC: 12-60 В, 60-72 В
• Межа магнітного відключення: 8 x In ±20%
• Відключаюча здатність Icn за 230 В AC: 6 кА
• Відключаюча здатність Icu за 220-240 В AC: 10 кА
• Відключаюча здатність Icu за 100-133 В AC: 20 кА
• Відключаюча здатність Icu за 12-60 В AC: 36 кА
• Відключаюча здатність Icu за 12-60 В DC: 15 кА
• Відключаюча здатність Icu за 60-72 В DC: 10 кА
• Робоча відключаюча здатність Ics за 220-240 В AC: 7,5 кА
• Робоча відключаюча здатність Ics за 100-133 В AC: 15 кА
• Робоча відключаюча здатність Ics за 12-60 В AC: 27 кА
• Робоча відключаюча здатність Ics за 12-60 В DC: 15 кА
• Робоча відключаюча здатність Ics за 60-72 В DC: 10 кА
• Номінальна напруга ізоляції: 500 В AC
• Номінальна імпульсна витримувана напруга: 6 кВ
• Механічна зносостійкість: 20 000 циклів
• Електрична зносостійкість: 10 000 циклів
• Підключення жорсткого мідного провідника: 1 x 1-25 мм²
• Підключення гнучкого мідного провідника: 1 x 1-16 мм²
• Підключення гнучкого мідного провідника з наконечником: 1 x 1-16 мм²
• Висота: 85 мм
• Ширина: 18 мм
• Глибина: 78,5 мм
• Вага нетто: 0,215 кг
• Колір: білий

Для кого

• Для електромонтажників
• Для електриків
• Для інженерів-електриків
• Для проєктувальників електричних систем
• Для працівників служб технічного обслуговування
• Для власників приватних будинків

Висновок

Schneider Electric Acti9 iC60N призначений для захисту електричних кіл від перевантаження та короткого замикання. Номінальний струм 25 А, характеристика C, підтримка мереж AC і DC, відключаюча здатність 6 кА за МЕК 60898-1 та індикатори VisiTrip і VisiSafe визначають основні функціональні характеристики моделі.
