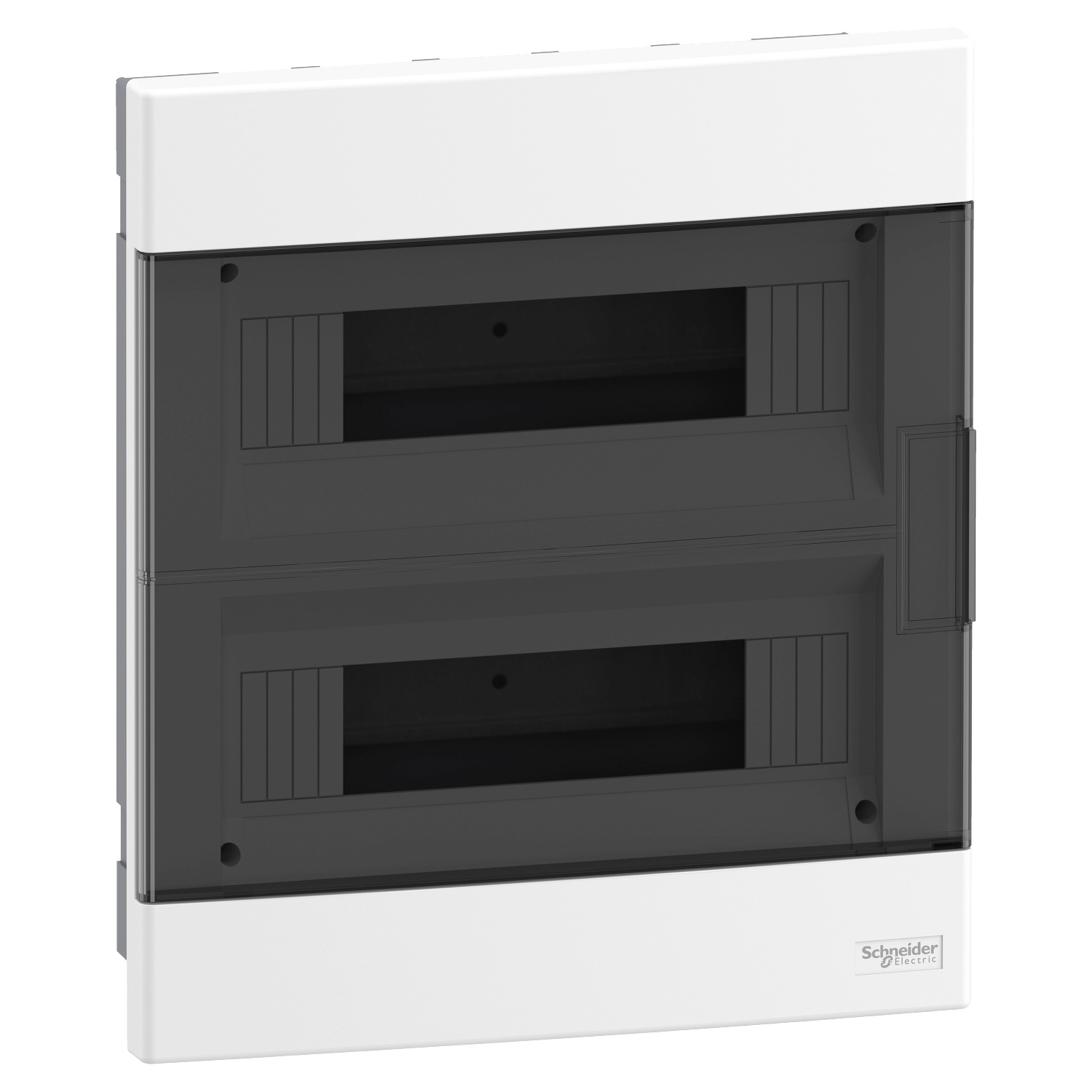

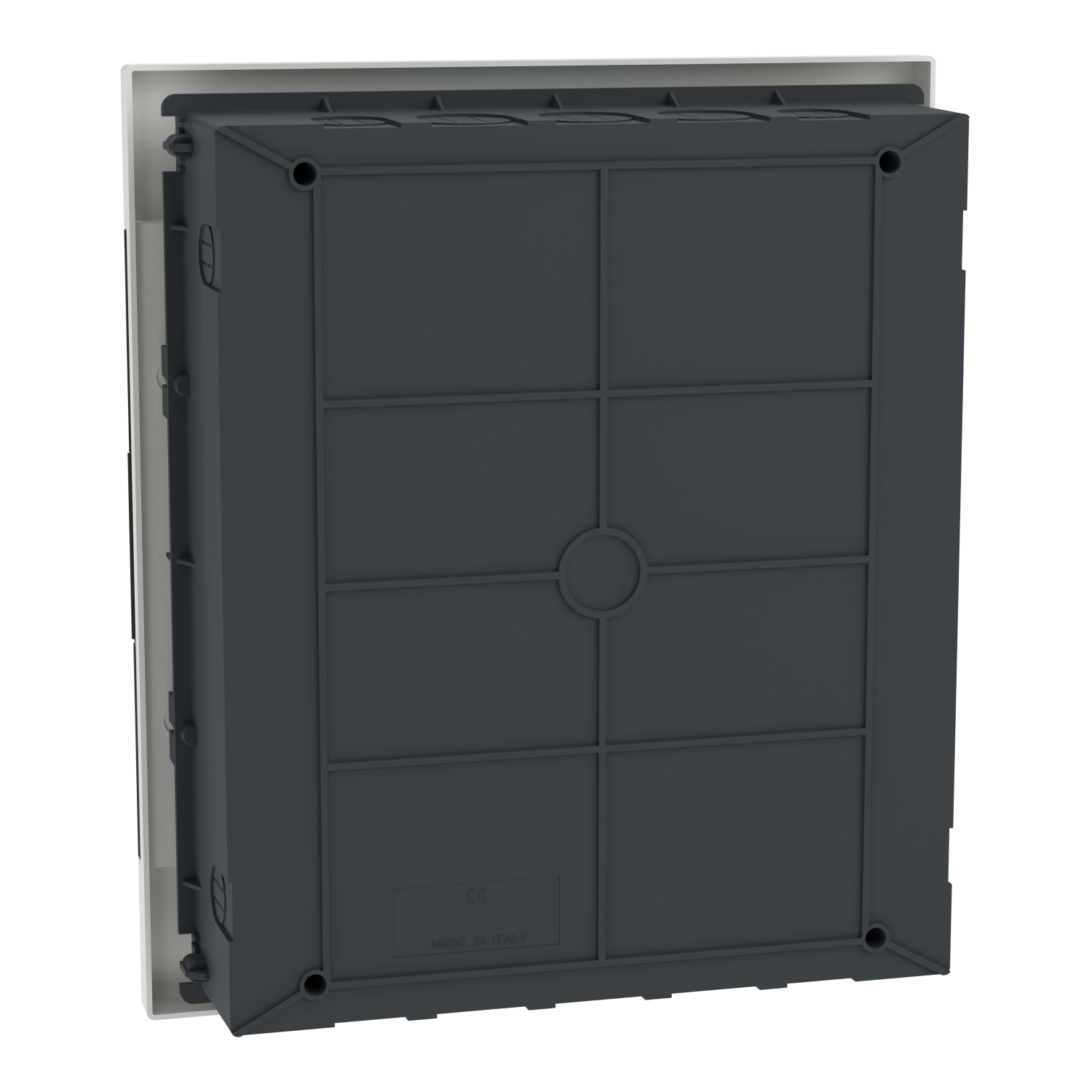

Розподільний щит Schneider Electric Easy9 EU 2 ряда по 12 мод (EZ9EUA212)

Schneider Electric Easy9 EU EZ9EUA212 — врізний модульний щит для встановлення електрообладнання в житлових і невеликих комерційних будівлях. Конструкція передбачає два ряди по 12 модулів шириною 18 мм, DIN-рейки та знімне шасі. Щит комплектується клемниками для заземлення та нейтралі по 16 точок підключення кожен, а димчасті двері можна переставляти для відкривання на 180°. Корпус із самозатухаючого пластику має ступінь захисту IP40 із закритими дверима та ударозахист IK07.

Описание товара Щит внутрішній Schneider Electric, Easy9 EU димчасті двері 2 ряди 12 модулів

Schneider Electric Easy9 EU EZ9EUA212 — врізний розподільчий щит для встановлення модульного електрообладнання в житлових і невеликих комерційних будівлях. Конструкція передбачає два ряди по 12 модулів шириною 18 мм, що формує місткість для 24 модулів. Внутрішня комплектація містить знімне шасі з DIN-рейками, пластрон і захисний картон.

Щит комплектується окремими клемниками для заземлення та нейтралі. Кожен клемник має 16 точок підключення: 8 для провідників перерізом до 16 мм² і 8 для провідників до 10 мм². Кабельне підведення передбачене з чотирьох сторін корпусу через кабельні вводи з попередньо вирізаними отворами.

Фронтальні димчасті двері можна переставляти залежно від необхідного боку відкривання. Максимальний кут відкривання становить 180°. При закритих дверях щит має ступінь захисту IP40, а при відкритих — IP30. Номінальний струм становить 63 А, номінальна робоча напруга — 400 В, номінальна напруга ізоляції — 500 В.

Корпус виготовлено із самозатухаючого пластику білого кольору RAL 9003. Матеріал витримує вплив температури 650 °C протягом 30 хвилин відповідно до МЕК 60695-2-10. Щит має клас електроізоляції II з подвійною ізоляцією та ступінь ударозахисту IK07 відповідно до МЕК 62262.

Ключові переваги

• Врізний монтаж
• Два ряди по 12 модулів
• Загальна місткість 24 модулі по 18 мм
• DIN-рейки для модульного обладнання
• Знімне шасі
• Клемники для заземлення та нейтралі
• По 16 точок підключення на кожному клемнику
• Кабельне підведення з чотирьох сторін
• Димчасті переставні двері
• Відкривання дверей на 180°
• Ступінь захисту IP40 із закритими дверима
• Ударозахист IK07

Можливості та особливості

Монтаж модульного обладнання

Внутрішня конструкція оснащена DIN-рейками для встановлення модульних електричних пристроїв. Два ряди по 12 модулів формують загальну місткість 24 модулі шириною по 18 мм.

Клемники заземлення та нейтралі

Окремі клемники призначені для підключення заземлення та нейтралі. Кожен має 16 точок: 8 × 16 мм² і 8 × 10 мм². Клемники та їх кріплення постачаються разом зі щитом.

Кабельні вводи

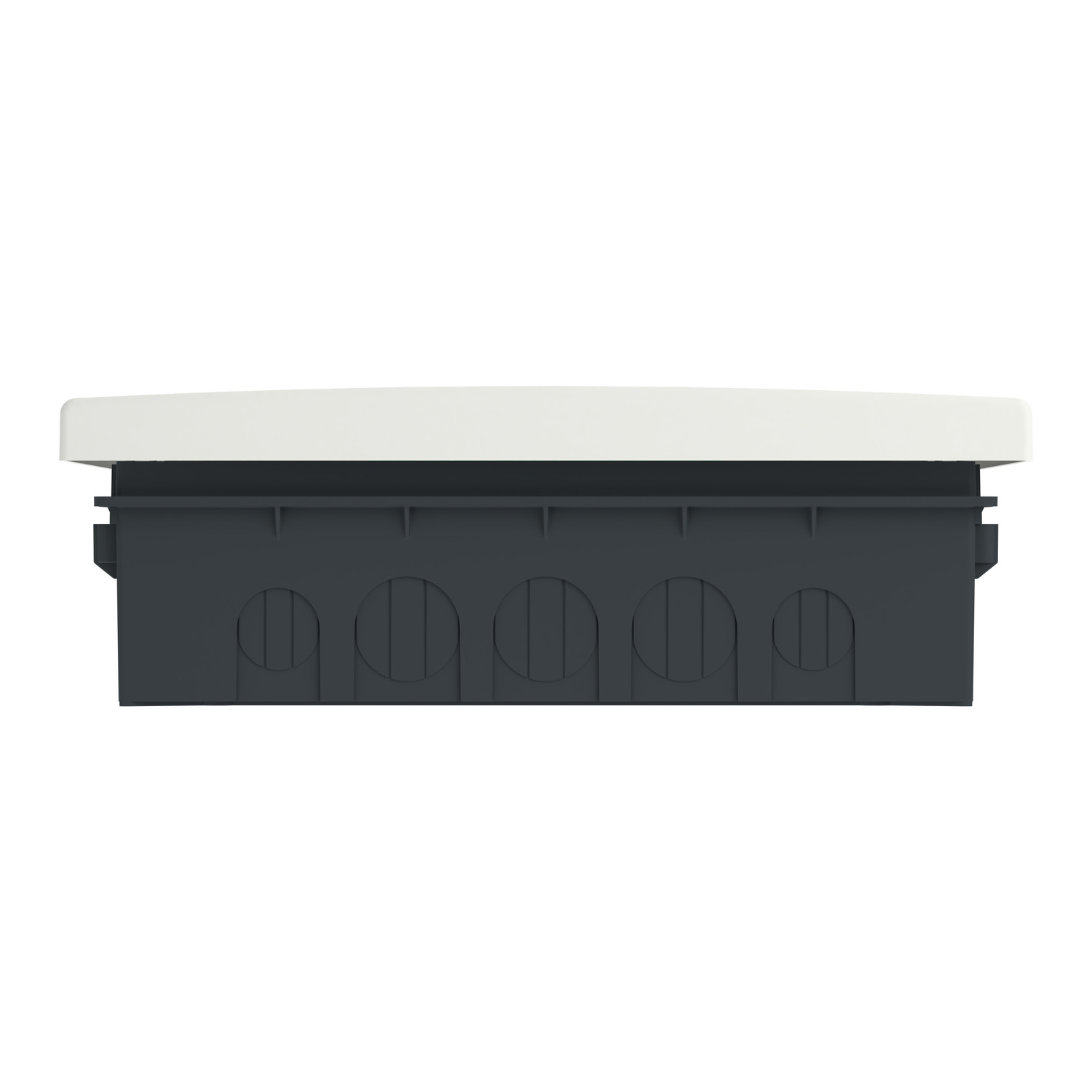

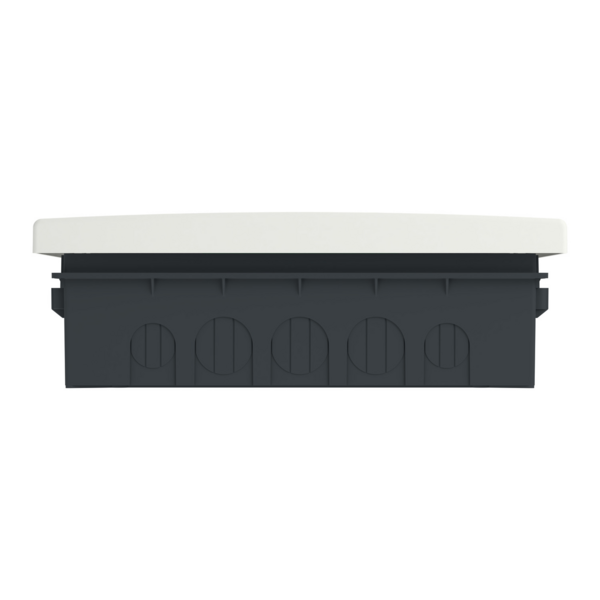

Підведення кабелів передбачене з чотирьох сторін корпусу. Для цього конструкція має попередньо вирізані отвори, що спрощують підготовку щита до монтажу.

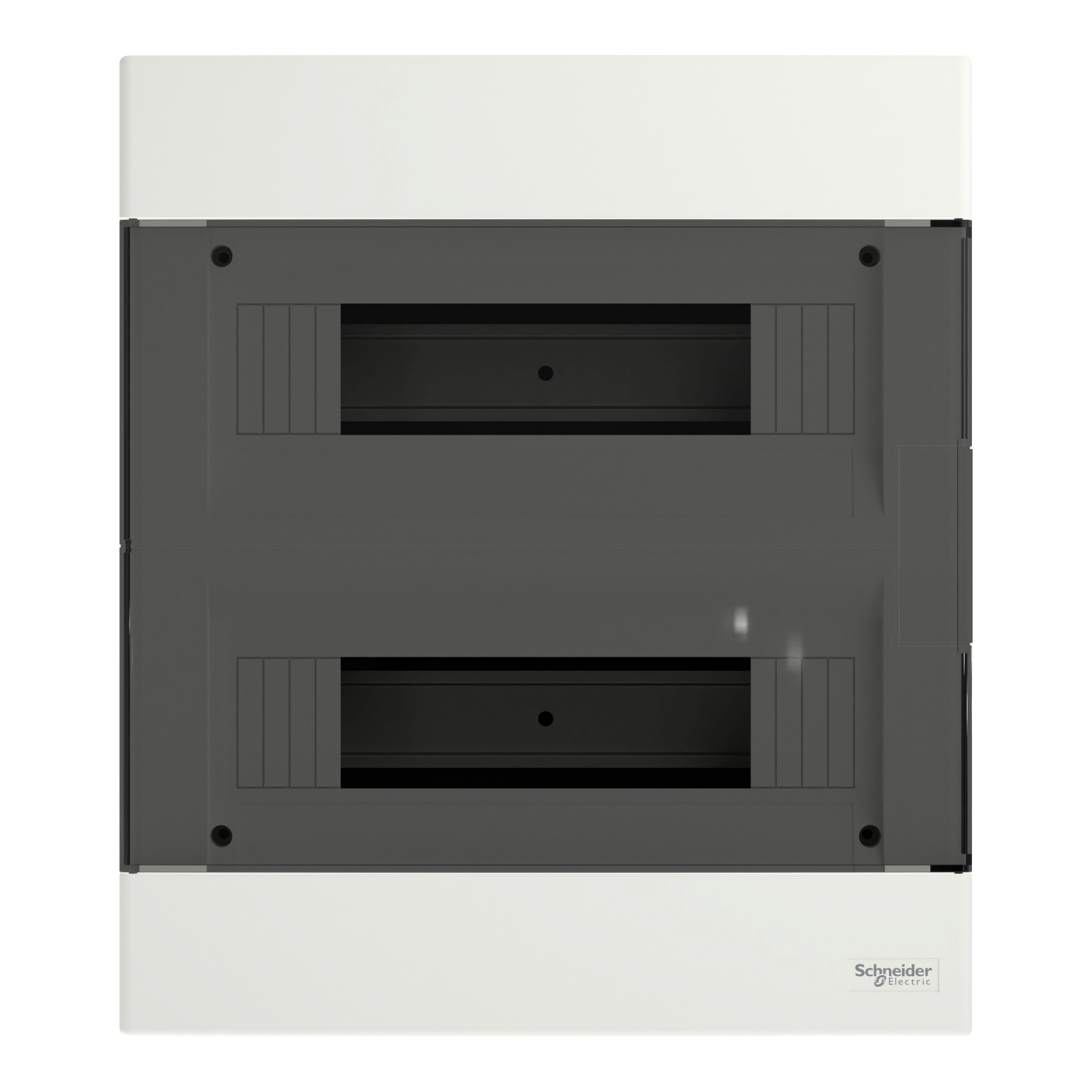

Переставні двері

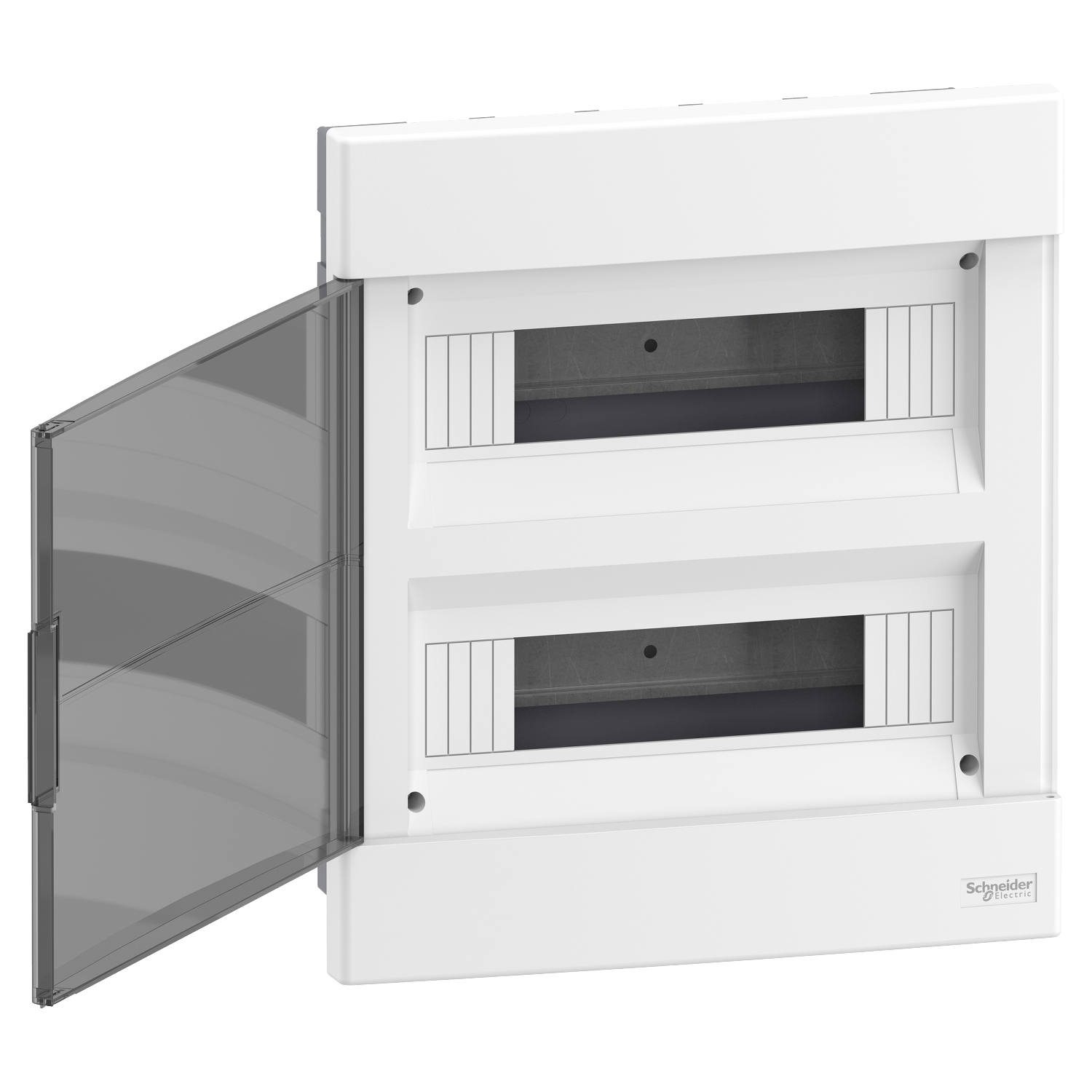

Димчасті двері можна встановити з необхідного боку корпусу. Відкривання на 180° забезпечує доступ до встановленого модульного обладнання під час монтажу та обслуговування.

Захист і електроізоляція

Закриті двері забезпечують ступінь захисту IP40, а відкриті — IP30. Подвійна електроізоляція класу II та ударозахист IK07 доповнюють конструктивний захист корпусу.

Технології та функції

• DIN-рейки для модульного обладнання
• Знімне шасі
• Пластрон
• Клемник заземлення на 16 точок
• Клемник нейтралі на 16 точок
• Кабельні вводи з чотирьох сторін
• Попередньо вирізані отвори для кабелів
• Переставні димчасті двері
• Відкривання дверей на 180°
• Самозатухаючий пластиковий корпус
• Подвійна електроізоляція класу II
• Захист IP40/IP30
• Ударозахист IK07

Основні характеристики

Основні технічні характеристики моделі:

• Тип: модульний щит
• Монтаж: врізний
• Кількість рядів: 2
• Кількість модулів: 2 × 12
• Загальна місткість: 24 модулі по 18 мм
• Тип рейки: DIN
• Номінальний струм In: 63 А
• Номінальна робоча напруга Ue: 400 В
• Номінальна напруга ізоляції Ui: 500 В
• Клемники: земля та нейтраль, по 16 точок
• Кабельний ввід: попередньо вирізані отвори
• Ступінь захисту: IP40 із закритими дверима, IP30 з відкритими
• Ударозахист: IK07
• Клас електроізоляції: II
• Габарити: 300 × 345 × 99 мм
• Маса: 1,24 кг
• Колір корпусу: білий, RAL 9003
• Колір дверей: димчастий
• Робоча температура: від −25 °C до +60 °C
• Температура зберігання: від −25 °C до +70 °C

Висновок

Schneider Electric Easy9 EU EZ9EUA212 поєднує врізний монтаж, місткість 24 модулі та зручну організацію внутрішнього простору за допомогою DIN-рейок, знімного шасі та пластрона. Клемники заземлення й нейтралі з 16 точками підключення кожен, а також кабельні вводи з чотирьох сторін спрощують компонування електричних з'єднань. Самозатухаючий пластик, подвійна ізоляція та ударозахист IK07 доповнюють конструктивні характеристики щита.
