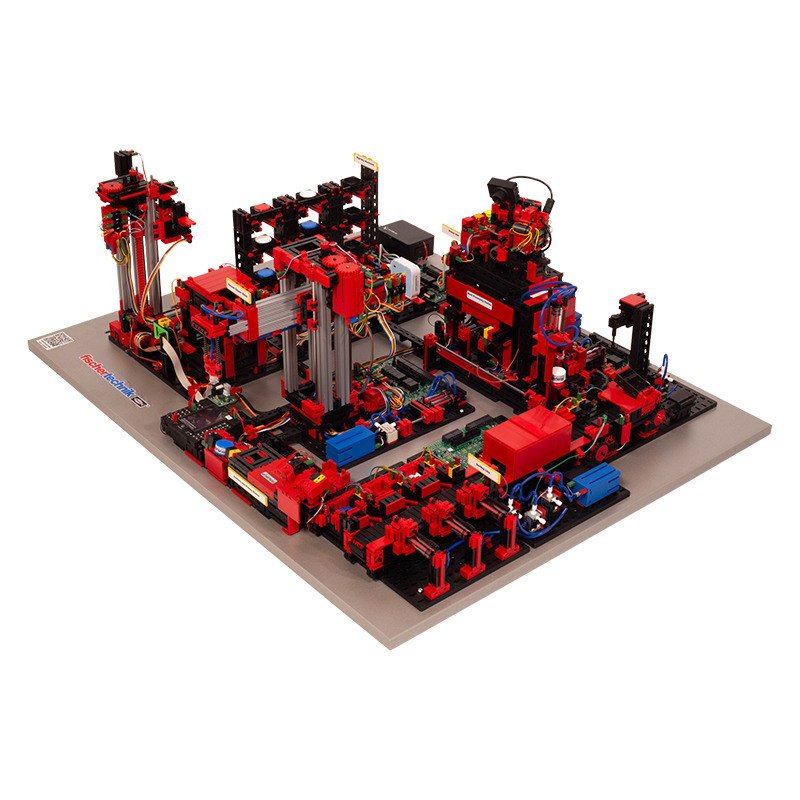

Навчальна модель Training Factory INDUSTRY 4.0 складається з станції зберігання та пошуку заготівок, робота з вакуумним маніпулятором, автоматизованого складу, мультипроцесингової станції з піччю, сортувальної лінії з виявленням кольору, датчика навколишнього середовища та поворотної камери. Після доставки сировини вона зберігається на багаторівневому складі, а після замовлення на приладовій панелі проходить через відповідні заводські процеси. Поточний стан відразу видно на приладовій панелі.
Описание товара Конструктор fisсhertechnik Trainingsmodelle INDUSTRY 4.0 24В
Вбудований датчик навколишнього середовища повідомляє значення температури, вологості, тиску та якості повітря. Завдяки вертикальному та горизонтальному повороту, камера може бачити всю установку і тому може бути використана для веб-дистанційного моніторингу.
Окремі заготовки відстежуються за допомогою NFC (Near Field Communication): кожній заготовці надається унікальний ідентифікаційний номер (ID). Це дозволяє відстежувати та робити видимим поточний стан заготовок у процесі обробки.
В модель також встановлено контролер TXT від Fischertechnik. Він забезпечується живленням через адаптерну плату і забезпечує з'єднання з хмарою fischertechnik. Контролер TXT також зв'язується через MQTT з шлюзом IOT (Raspberry Pi), який, у свою чергу, перетворюється в OPC-UA на контролер PLC. Таким чином, компоненти на базі 9В, такі як датчик навколишнього середовища, USB-камера, датчик яскравості та зчитувач NFC, можуть бути адресовані через інтерфейс MQTT і зчитувані ПЛК. Однак ще більш цікавою є інша функція шлюзу IOT, а саме можливість додаткового підключення до окремої хмари. Таким чином, Training Factory Industry 4.0 пропонує максимальну гнучкість для відповідного користувача.
