Види датчиків пожежної сигналізації — 6 типів сповіщувачів

Для забезпечення безпеки купують комплекти сигналізації для будинку та пожежні сенсори. За наявності цих двох частин можна почуватися спокійно. Злодії не переймуться непоміченими, при пожежі відразу буде піднято тривогу.

Не існує якоїсь однієї технології, здатної у будь-якій ситуації запобігати появі вогню. Для забезпечення оптимального захисту користувачам доводиться вивчати технічні тонкощі. І розбиратися з різними видами датчиків пожежної сигналізації.

Види та класифікація датчиків пожежної сигналізації (сповіщувачів)

Під час вибору пожежного захисту враховують принцип роботи датчика. Він може реагувати на дим, підвищення температури, полум'я чи газ. А також поєднувати кілька ознак небезпеки. Важливу роль відіграє технологія виявлення загрози: точкова, лінійна чи аспіраційна. Окремо оцінюють спосіб передачі сигналу. Він буває провідним чи бездротовим, адресним чи безадресним. Також враховують місце встановлення — у приміщенні або на вулиці.

Типи пожежних датчиків за принципом роботи: Порівняльна таблиця

Цікава стаття: Як приєднати розумний вимикач — 2 варіанти плюс встановлення реле

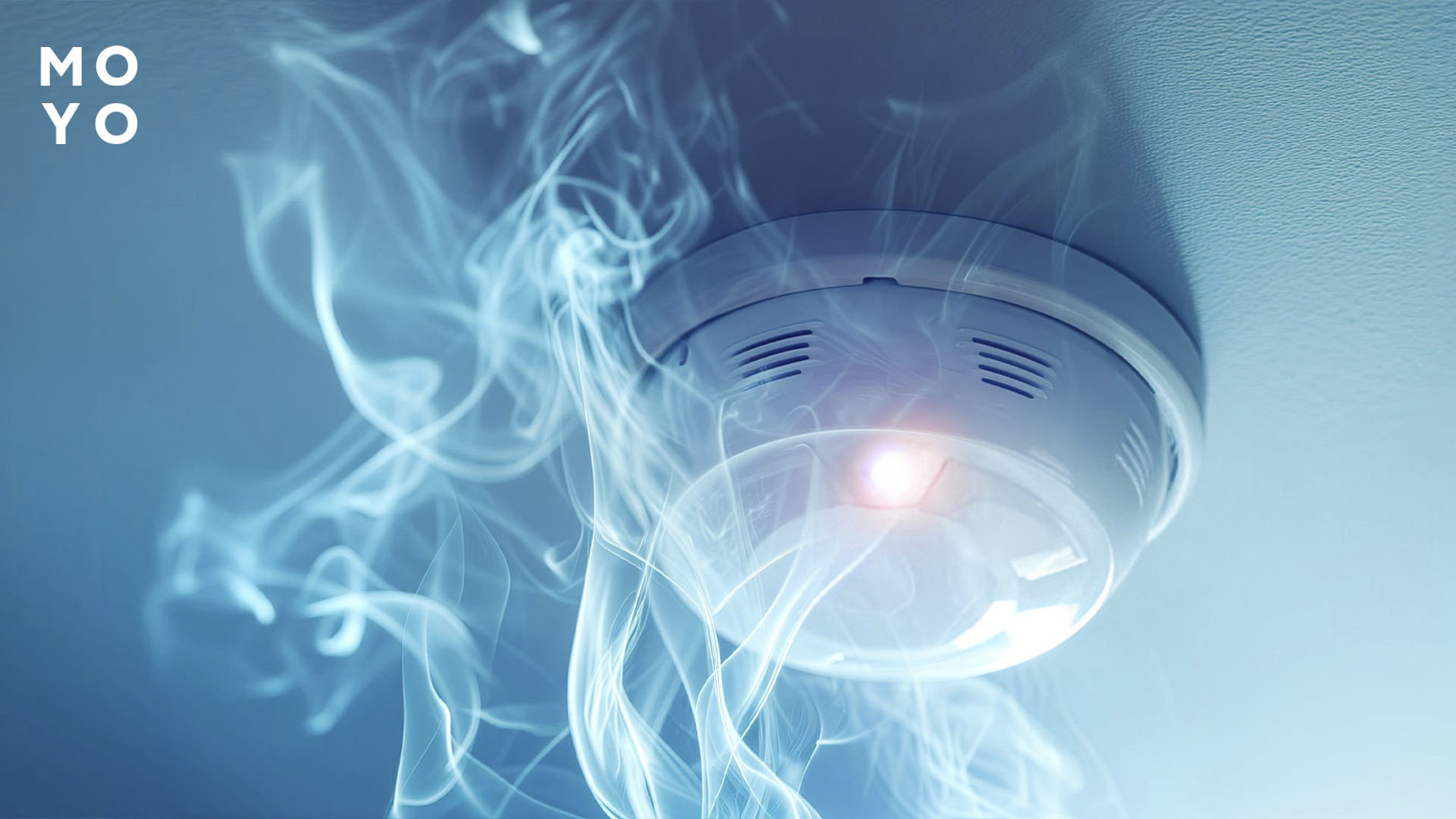

Датчики диму

Про задимлення повідомляють різні типи сповіщувачів. Іонізаційні моделі швидко реагують на продукти горіння навіть за відсутності видимого диму. Оптичні, або фотоелектричні, сповіщувачі бувають двох типів. Точкові — світлодіод і датчик знаходяться в одному корпусі. Лінійні — елементи встановлюються окремо.

Аспіраційні сповіщувачі вирізняються високою ефективністю. Їх вартість вища за решту. Датчики аналізують повітря, яке втягується через систему трубок. Комбіновані сигналізатори диму поєднують кілька технологій, найчастіше іонізаційну та оптичну.

Тестуємо сповіщувачі: Як перевірити датчик удару на прикладі 2 сенсорів Ajax

Теплові датчики

Теплосенсори помітно відрізняються за технологічністю. У конструкцію теплового терморезистивного датчика від Аякс входять 2 термістори. Вони реагують на пожежу у разі мінімального виділення продуктів горіння. Високочутливі провідники під час нагрівання змінюють опір. В результаті включається тривога. Також є детектори на термопарі або біметалеві, але вони менш ефективні.

Варіанти конекту: Як під'єднати камеру відеоспостереження до 3 пристроїв

Комбіновані датчики

Найнадійнішими вважаються комбіновані датчики з кількома технологіями виявлення. Приклад — FireProtect 2 від Аяксу з датчиками диму, температури та чадного газу. Камера сповіщувача захищена від пилу та комах, не потребує чищення, не реагує на пару. У функціонал входить сирена, індикація подій та тривог.

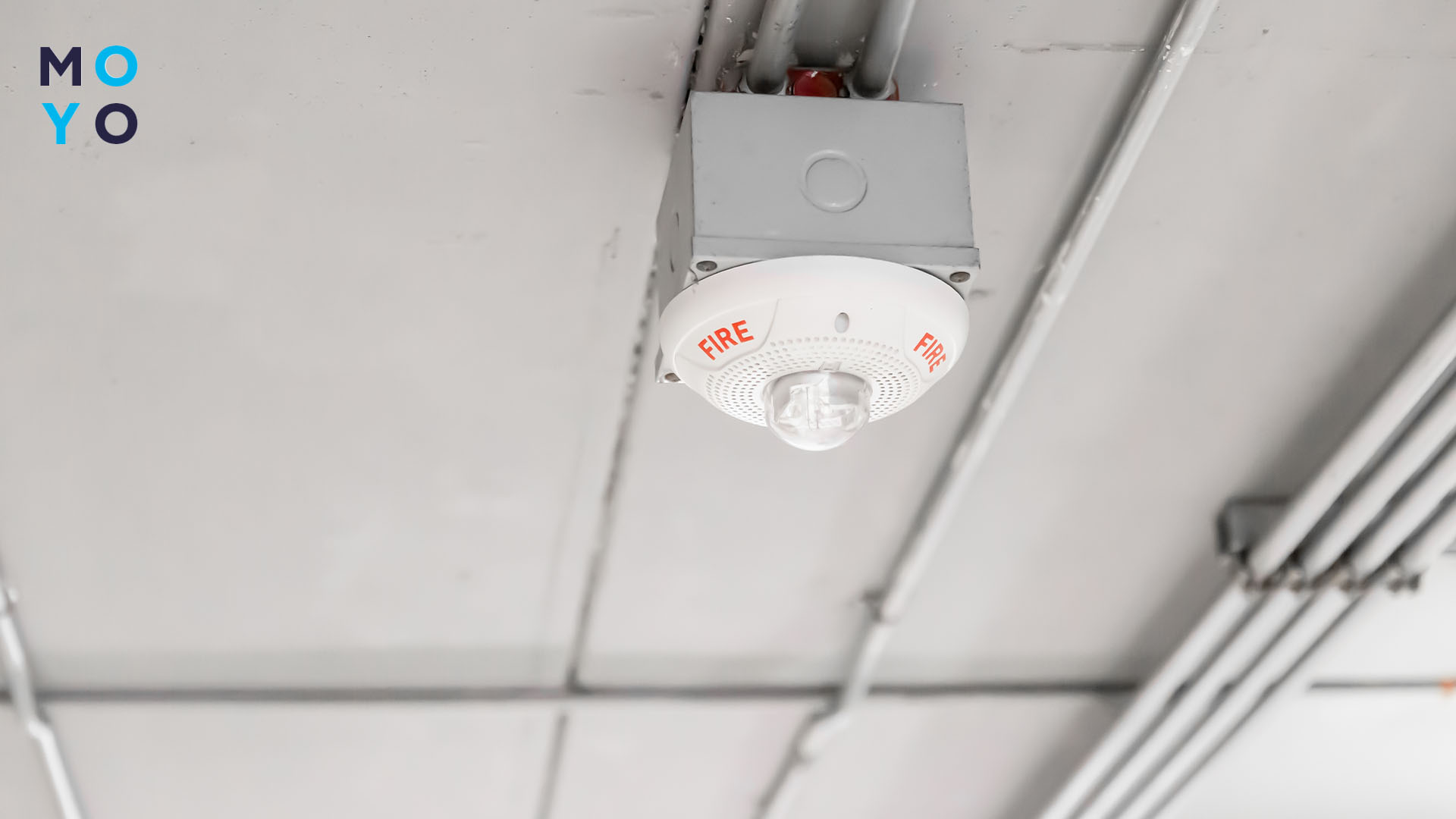

Датчики полум'я

Вогонь випромінює специфічні інфрачервоні та ультрафіолетові хвилі. Сенсор «бачить» полум'я та подає відповідний сигнал. Різновиди сповіщувачів:

• УФ. Перевага — швидке спрацьовування, недолік — можливе реагування на електрозварювання та інші джерела випромінювання.
• ІЧ. Перевага — спрацьовування в запорошених і задимлених приміщеннях, недолік — може підняти тривогу за наявності поблизу гарячого предмета, який не горить.
• Комбіновані. На підставі показань ІЧ та УФ оптики приймається рішення — активувати тривогу чи ні.

Класифікація пожежних сповіщувачів за методом встановлення

За способом монтажу датчики діляться на дротові та бездротові. У першому випадку сигнал передається кабелем, у другому — повітрям.

Конфігурація системи залежить від об'єкта. Сповіщувачі монтують поштучно у кімнатах житлового будинку, контролюють лінійну ділянку вздовж виробничого конвеєра, обладнають кілька точок у великих цехах.

Сенсори бувають неадресними, без можливості визначення місцеперебування в межах об'єкта та адресні з унікальними ідентифікаторами.

Стаціонарні (вбудовані)

Дротовий сенсор не вийде взяти та перенести в інше місце, оскільки живлення та комунікація з вимірювальним пристроєм йде кабелем. У таких сповіщувачах може бути батарейка у разі відключення електрики. Вони коштують недорого, але вимагають додаткових витрат на покупку кабелю та монтаж, псують інтер'єр приміщення.

Переносні (мобільні)

У XXI столітті з'явилися бездротові сповіщувачі, надійність яких не викликає сумнівів. Вони передають сигнал за захищеними протоколами, що виключають злом системи. Сучасні технології забезпечують стійке з'єднання між хабом та сенсорами. Сигнал передається по невидимому бездротовому каналу, інтер'єр не страждає під час монтажу. При обслуговуванні не важко зняти сповіщувач, а після завершення процедури встановити на місце.

Як самостійно обслуговувати: Як змінити батарейку в датчику пожежної сигналізації — інструкція з 3 пунктів

Види пожежних сповіщувачів за типом сигналізації

Незалежно від типу пожежного датчика, при виборі бажано надавати перевагу моделям з елементами живлення. Особливо це стосується сенсорів, які реагують на дим і полум'я. Перевірка на продукти горіння у повітрі, ІЧ та/або УФ випромінювання від полум'я неможлива без електрики. Вона має працювати й у моменти відключення світла. Також живлення потрібне для індикації та сирени.

З акумулятором

Наявність батарейки або АКБ — це можливість автономної роботи датчика, що підтримує бездротову технологію передачі сигналу. В автономному сенсорі зазвичай один-три елементи живлення. Вони можуть бути знімними або незнімними. Знімні змінюють кожні 3 роки. При заміні можна обійтись без виклику фахівця. Незнімні служать до 10 років, після чого сповіщувач замінюють на новий.

Мережеві

У дротових сигналізаціях при передачі живлення та отримання сигналу використовують кабелі, які ще називають шлейфами. У променевій схемі кабель під'єднано до однієї клеми контролювального приладу. Він проходить через неадресні датчики, наприкінці шлейфу — кінцевий резистор. У більш стійкої до відмови кругової схеми залучаються 2 клеми. Провідник сигналу обходить адресні точки по колу та повертається до вимірювального пристрою.

Види датчиків за способом монтажу

При встановленні сенсорів вибирають потрібне місце на стелі або стіні. Рекомендується уникати наступних зон:

1. У кутах через слабкий повітрообмін;
2. поряд з вентиляцією, що перешкоджає природній циркуляції;
3. біля вікон та дверей з протягами;
4. над меблями та іншими конструкціями, що заважають повітрообміну.

Якщо у стелі похила поверхня, потрібне місце установки — на відстані 30-60 см від верхньої частини.

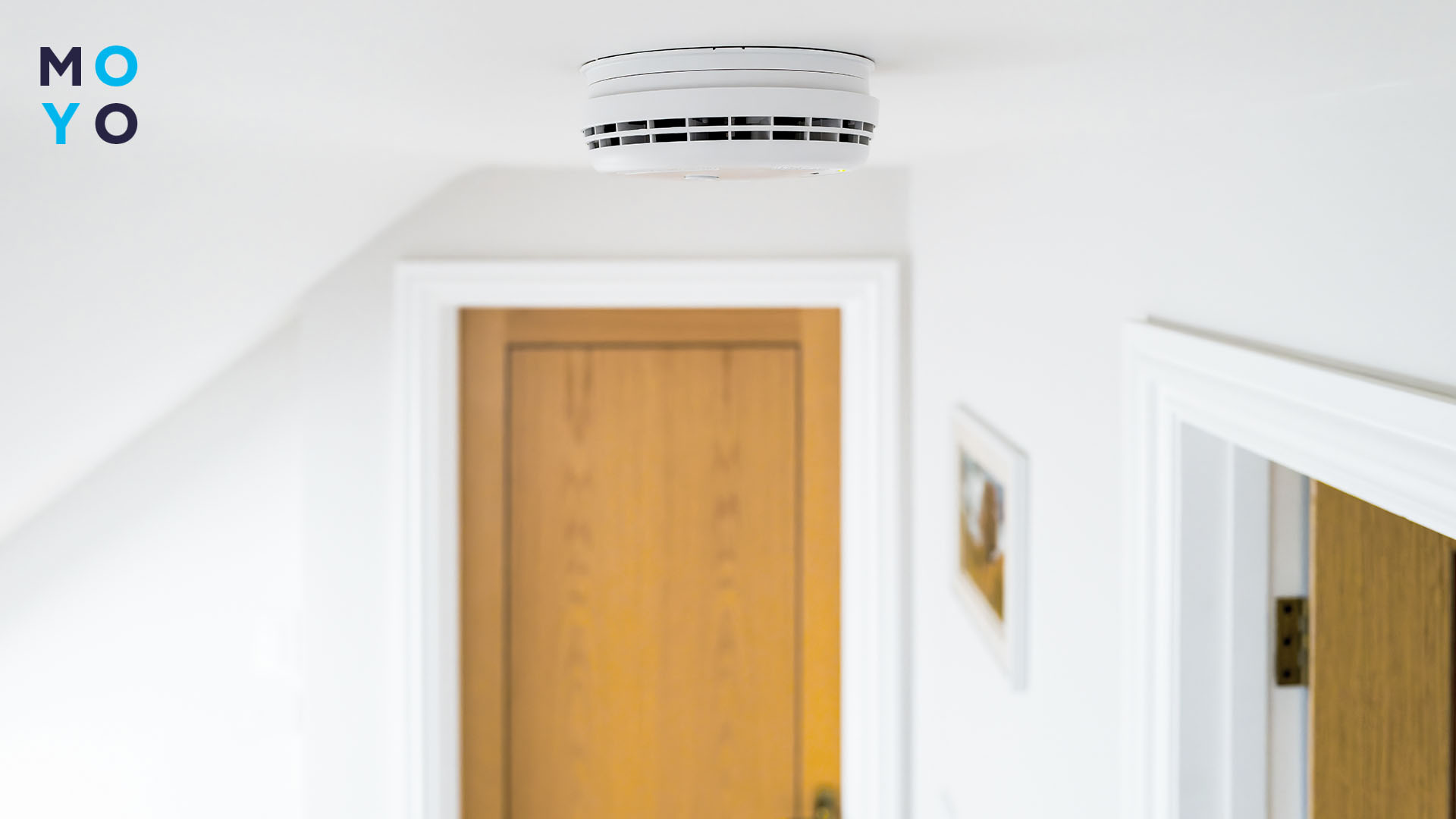

Стельові

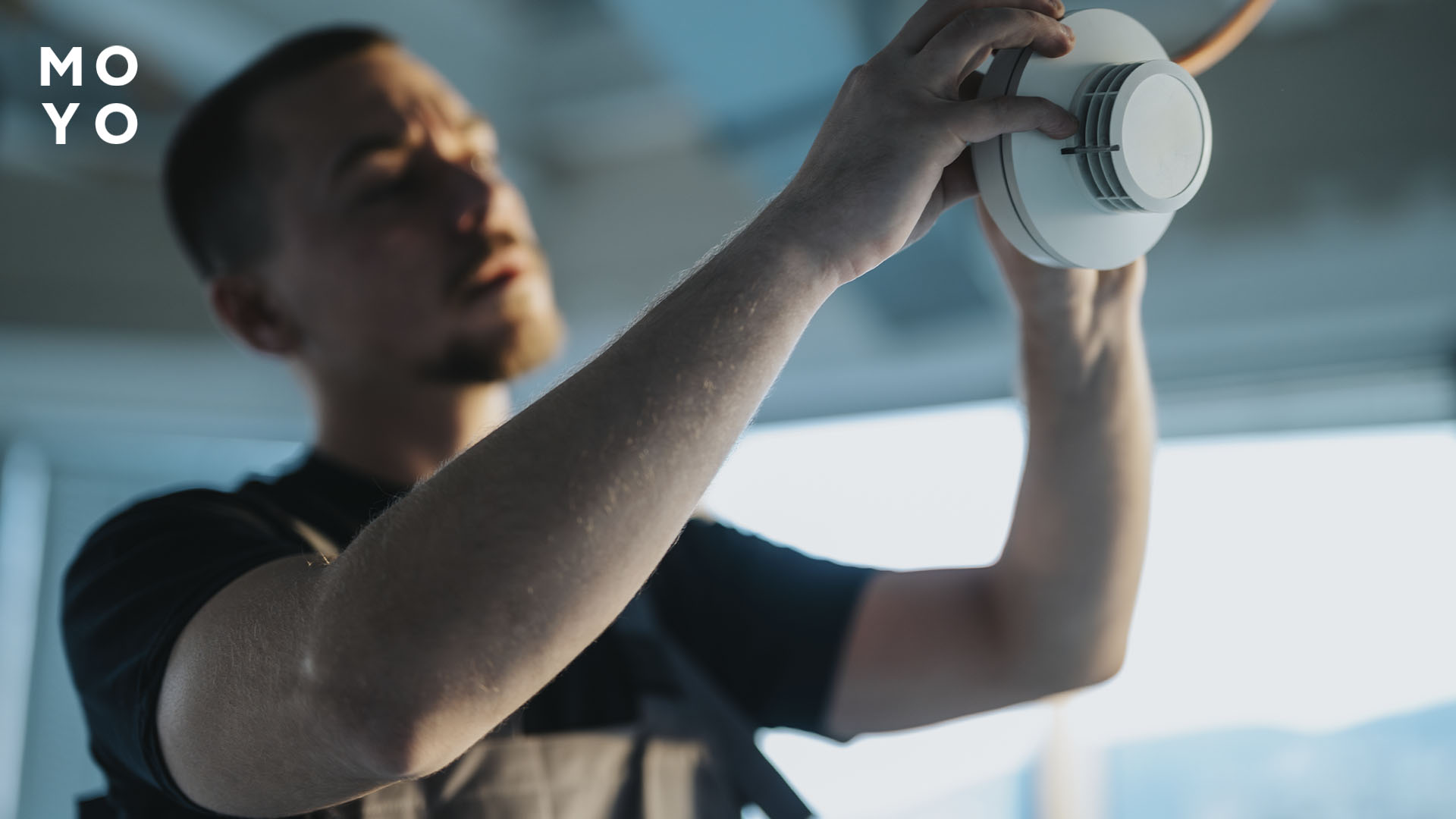

Під час пожежі люди гинуть не від вогню, а від диму. Після кількох вдихів продуктів горіння людина може втратити здатність вибратися надвір. Дим тепліший за повітря, а тому підіймається. Тому пожежні датчики системи розумного будинку по можливості встановлюють на стелі, ближче до середини. За такого розташування досягається мінімальний час реагування на загрозу для людей та майна.

Настінні

У комплекті бездротового димового сенсора є монтажний майданчик. Його можна прикріпити до будь-якої поверхні. Сповіщувач на ньому міцно триматиметься незалежно від горизонтального або вертикального розташування.

Настінний монтаж актуальний, коли стельовий проблематичний, наприклад, через натяжну стелю. При встановленні на вертикальну поверхню вибирають місце ближче до стелі, але не впритул, а на відстані 30-50 см.

Підлогові

На підлогу датчики не встановлюють, оскільки в нижню частину кімнати дим потрапляє в останню чергу. Недарма при виході із задимленого приміщення рекомендується пересуватися поповзом. На підлогу встановлюють сповіщувачі, які реагують на воду під час затоплення приміщення.

Типи пожежних датчиків за сферою застосування

Залежно від місця встановлення вибирають рецептори потрібного типу. Для житлових кімнат підходять фотоелектричні сповіщувачі. Для кухні підходять теплові датчики, оскільки димові можуть спрацьовувати на пару від приготування. Розпізнавачі полум'я себе виправдовують під час встановлення на вулиці. Вони сигналізують про загрозу на значній відстані від пожежі.

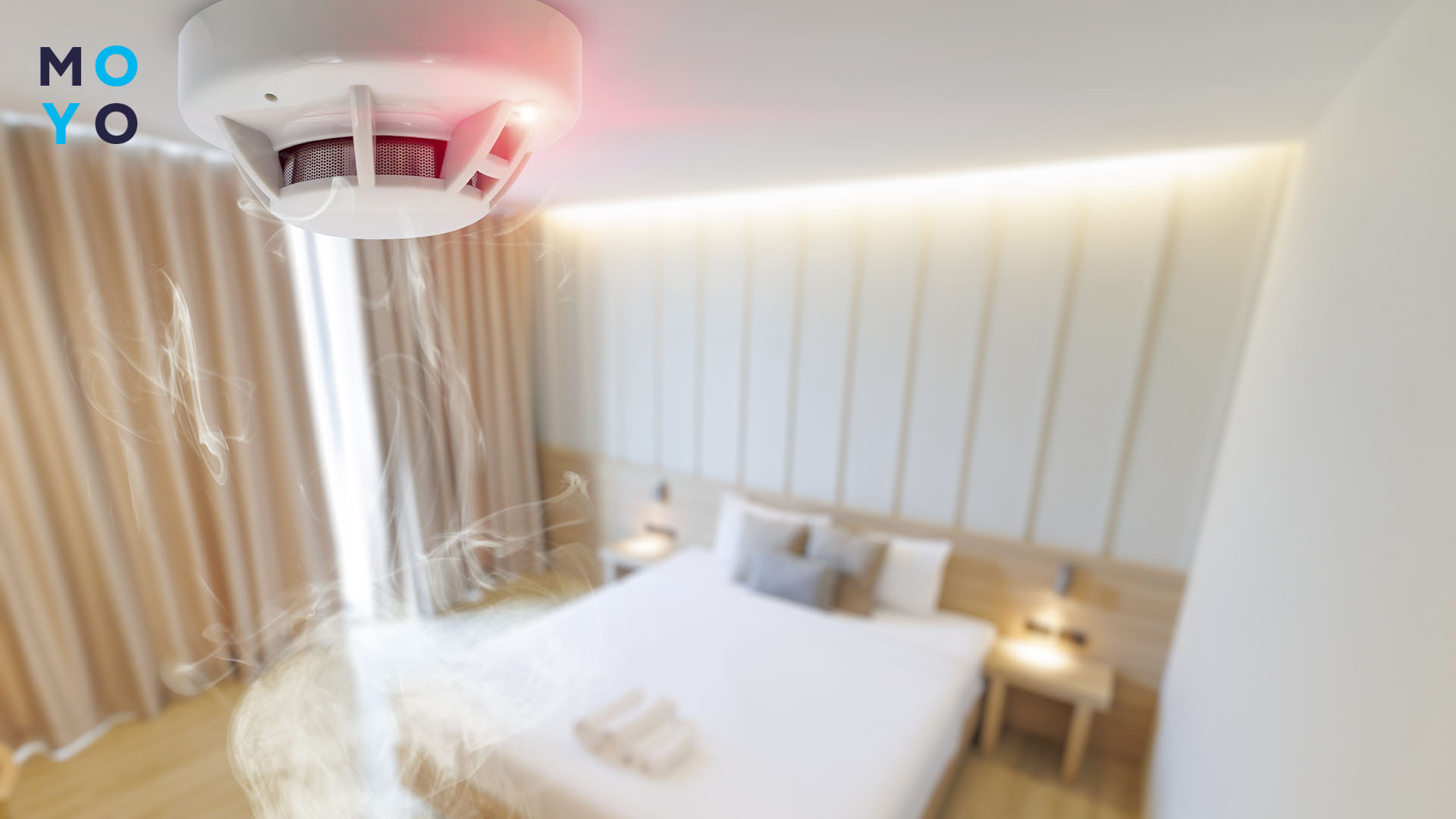

Для житлових приміщень

При розміщенні пожежних датчиків у квартирі чи будинку враховують спальні та сусідні кімнати. В основному встановлюють димові сповіщувачі. У разі пожежі у приміщенні продукти горіння швидко накопичуються. І відразу подається сигнал тривоги.

Кімнатні сенсори призначені для роботи за плюсової температури. Поряд з охоронними комплексами Аякс, їх підключають до розумного будинку.

Промислові

Промислові сенсори більш чутливі та виявляють загрозу на великій відстані. Можуть працювати в цехах з високими стелями, в умовах запиленості та вологості. Великі площі іноді контролюють за допомогою мережі сповіщувачів. Актуальним є монтаж аспіраційних моделей.

Вуличні

Датчики диму та тепла призначені для встановлення у будинках. Для роботи на свіжому повітрі вони не підходять. Сповіщувачі полум'я швидко реагують на пожежу. Їх використовують на вуличних складах, нафтобазах та інших відкритих об'єктах. Деякі моделі роблять у корпусах, схожих на ті, що використовують у камерах спостереження. Передбачають захист від морозу та вогкості.

Класифікація за чутливістю та часом реакції

При виборі сповіщувача важливо визначити баланс. Він має своєчасно виявляти пожежу та не спрацьовувати без причини. Справні рецептори не реагують на безпечні ситуації. Вони ігнорують непрямі ознаки пожежі. Багато в чому це залежить від механізму розпізнавання горіння.

Повільно реагують

До цієї категорії належать теплові датчики, які різняться за принципом реакції на підвищення температури. Порогові моделі спрацьовують при досягненні заданого значення, наприклад, 50 або 70 °C. Диференціальні реагують на швидкість нагрівання та подають сигнал при різкому зростанні температури, наприклад, з 20 до 40 °C за хвилину. Комбіновані датчики об'єднують обидва підходи та активують тривогу при виконанні однієї або одразу двох умов.

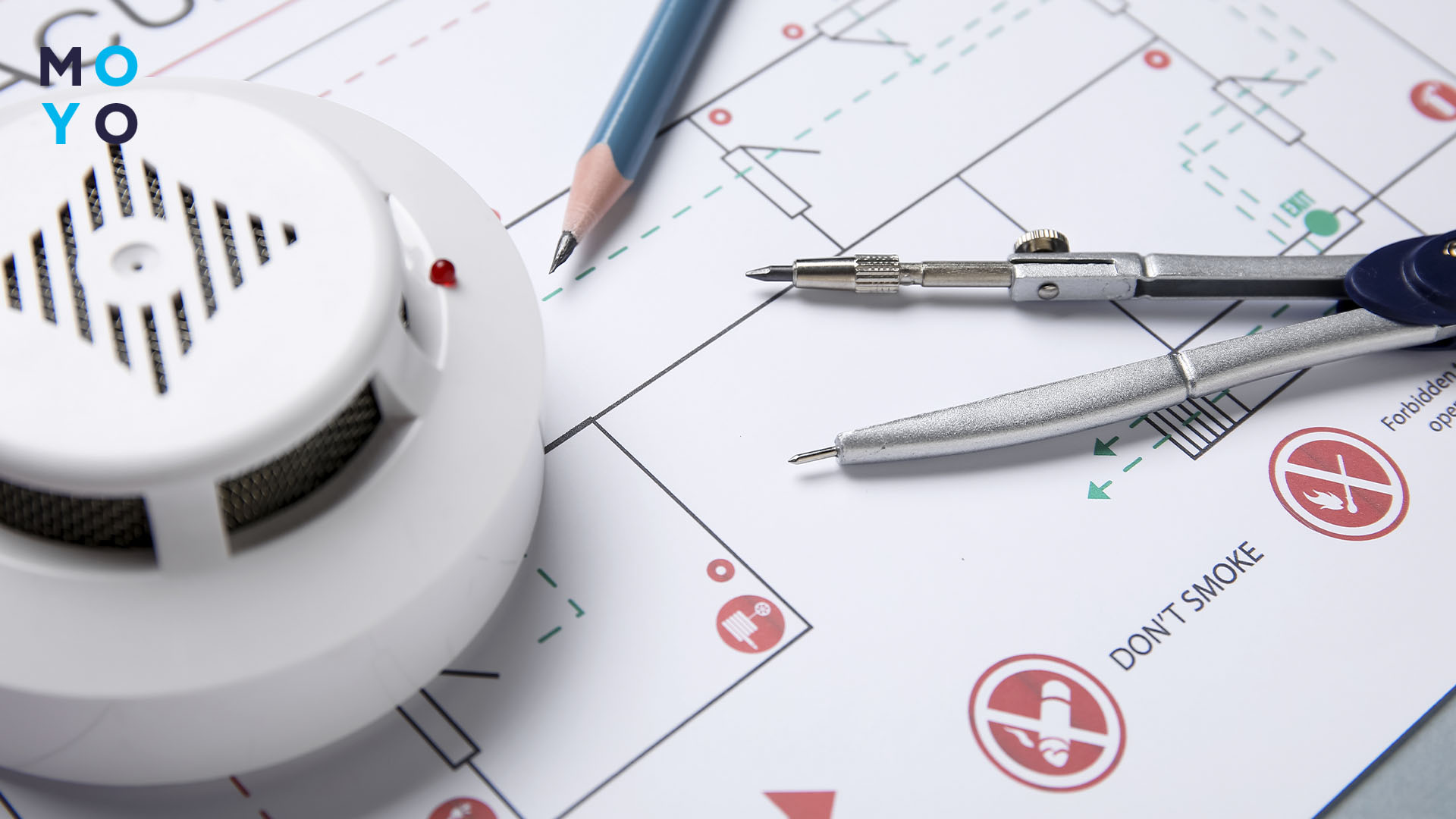

Високочутливі

До швидких датчиків відносяться димові, особливо — аспіраційні та комбіновані. Високочутливі елементи оперативно реагують на дим, можуть підняти тривогу у сильно накуреному приміщенні. Сенсори полум'я теж відрізняються високою чутливістю. Вони здатні розпізнати горіння на великій відстані.

На закінчення кілька слів про кількість датчиків у житлових приміщеннях. При встановленні у квартирах і будинках серед різних видів сповіщувачів пожежної сигналізації віддають перевагу димовим і тепловим. Моделі, що реагують на дим, здатні контролювати приміщення площею до 85 м2. Одного теплосенсора вистачає на 20-25 «квадратів». Тобто орієнтуватися можна за кількістю кімнат у квартирі: в однокімнатну — 1 детектор, у двокімнатну — 2.
