Як приєднати розумний вимикач — 2 варіанти плюс встановлення реле

Смартперемикачі допомагають автоматизувати керування світлотехнікою, економніше витрачати електрику. У продажу зустрічаються моделі різних виробників, одно- та двоклавішні, кнопкові та сенсорні. Взаємодія з хабом спрощує їхню роботу. Читайте, як правильно встановити розумний вимикач.

Що потрібно враховувати перед підключенням

Вимикачі бувають дротовими та бездротовими. Врізні встановлюють у підрозетники. Накладні жорстко не прив'язані до схеми електропроводки, передають сигнал по «повітрю», вимагають наявності блоків керування на щитку, які вмикають-вимикають лінії, підведені до освітлювальних приладів.

Нижче за текстом йтиметься про дротові перемикачі. За типом встановлення вони поділяються на моделі з клемою для підключення нейтралі та без неї. Пристрій повинен відповідати типу розведення у підрозетнику. У плані якості варто орієнтуватися на продукцію з європейськими сертифікатами.

Просунутий трекер: Що таке AirTag: опис 7 особливостей роботи

Необхідні інструменти та матеріали

Для монтажу знадобиться викрутка з індикатором. Їй можна крутити гвинти, при контакті із заживленим фазним дротом у ній світиться лампочка. Гвинти для монтажу йдуть у комплекті. У деяких випадках знадобиться фігурна викрутка.

Електрики іноді ігнорують техніку безпеки — встановлюють рубильник, не знеструмивши квартиру. Дроти вони беруть плоскогубцями з ізольованими ручками. Так не роблять, щоб уникнути замикання проводки або ураження електрикою.

Тестуємо детектори: Як перевірити датчик удару на прикладі 2 сенсорів Ajax

Як під'єднати розумний вимикач

Підключення розумного вимикача роблять у різний спосіб. Один з них заснований на використанні розумних ламп, які реагують на віддалене керування. Але такий варіант має недолік: якщо звичайний вимикач відключений, команди не спрацюють і світло не включиться.

Більш універсальним рішенням стають Smart-вимикачі, що дозволяють керувати одним або декількома джерелами світла дистанційно, задавати графік увімкнення та вимкнення, а також інтегрувати систему з датчиками освітленості або контролерами дверей.

Ще один варіант — встановлення розумного реле, яке підключається по Wi-Fi та монтується в підрозетник або в інше зручне місце. Потім основна увага приділяється саме смартвимикачам та розумним реле.

Монтуємо відеоспостереження: Як підключається IP камера — 3 варіанти

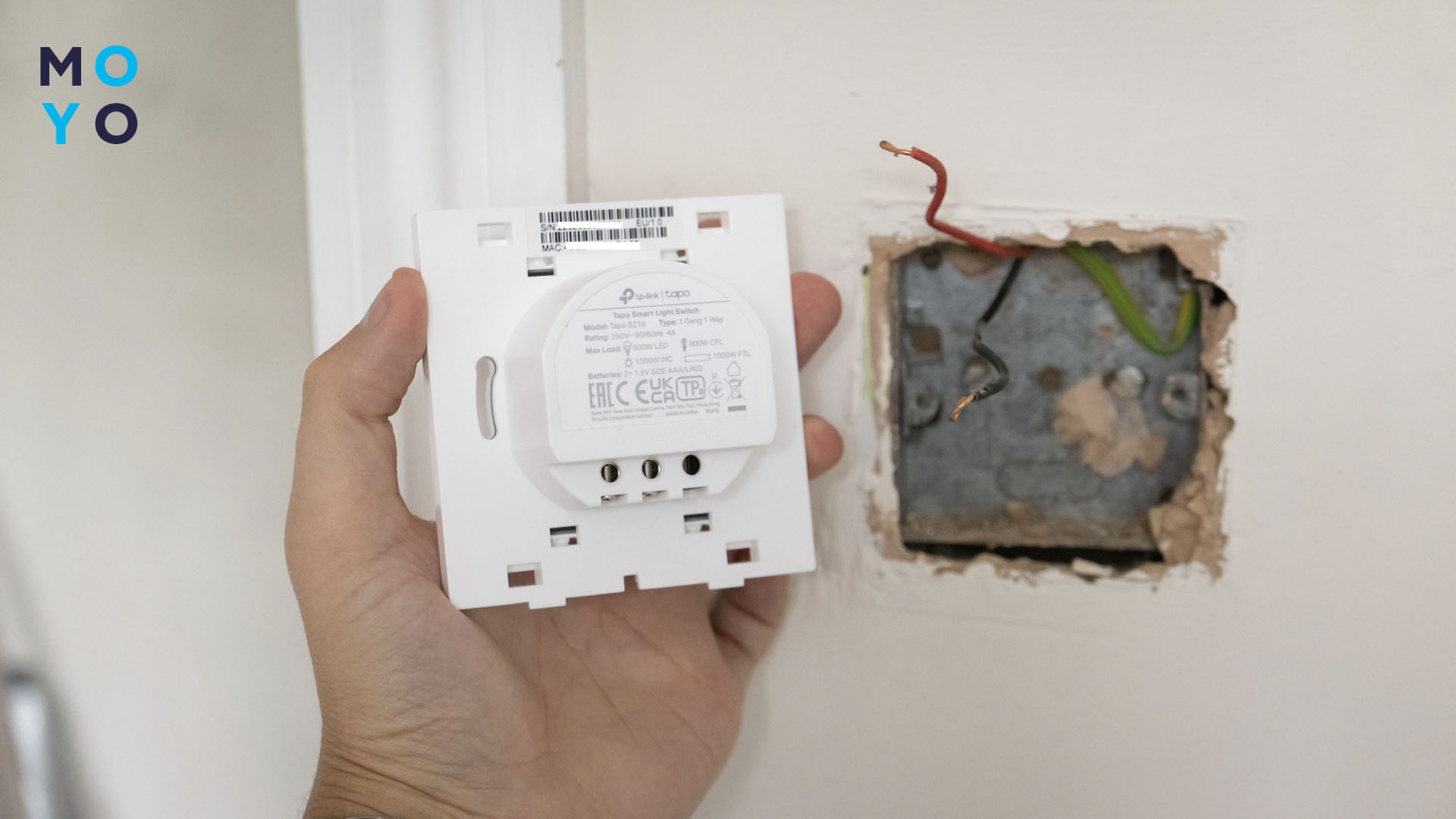

Підключення розумного вимикача без нуля

Порядок дій під час встановлення двоклавішного розумного вимикача виглядає так:

• Спочатку знеструмлюється проводка квартири за допомогою автоматичного тумблера на щитку.
• Потім демонтується старий перемикач.
• Дроти роз’єднуються, після чого подається живлення на квартиру, і індикаторною викруткою визначається фаза. Потім живлення знову вимикається.
• Перед підключенням розумного вимикача знімається кришка.
• Вхідна фаза вставляється в клему L, вихід на найближчу люстру підключається до L1, а на дальній освітлювальний прилад — L2.
• Під стелею, поруч з місцем підключення люстри, паралельно за допомогою клемника встановлюється конденсатор, що запобігає миготінню ламп.
• Після цього вмикається живлення на автоматі та перевіряється правильність з'єднань.
• Електрика знову вимикається, вимикач фіксується в підрозетнику гвинтами, а зверху монтується кришка.
• Живлення вмикається, сполучення пристроїв починається автоматично. Якщо цього немає, будь-яка кнопка на панелі затискається на кілька секунд.
• На кінцевому етапі в застосунку на смартфоні додається новий пристрій.

При використанні моделі з батарейками пункт з підключенням конденсатора пропускається.

Цікава стаття: Як під'єднати Wi-Fi роутер до повербанка — ТОП 3 способи та покрокова інструкція з рішенням

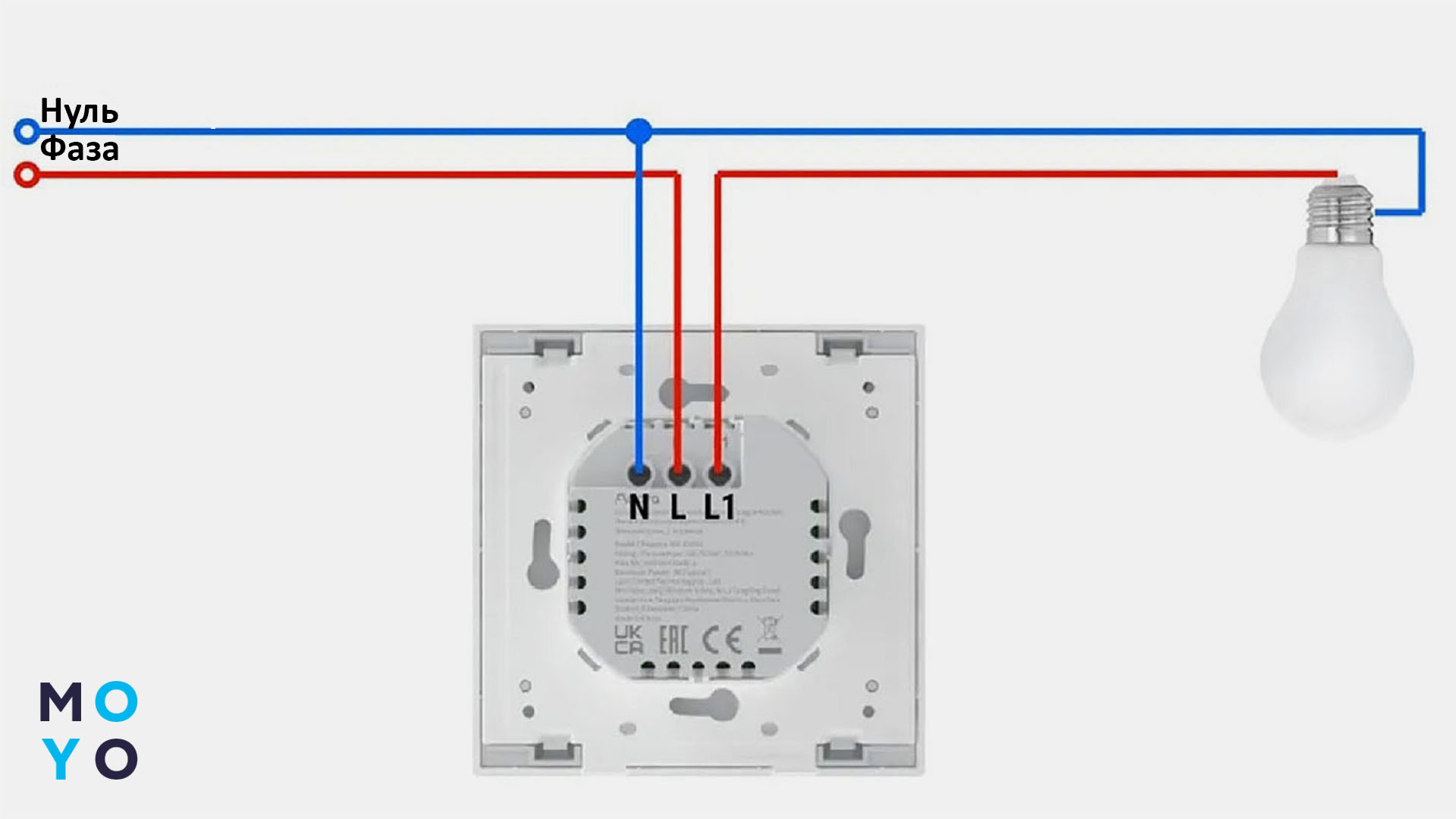

Підключення розумного вимикача з нулем

У нових будинках у розведенні перемикачів є додатковий дріт. У цьому випадку конденсатор не потрібно встановлювати, до роз'єму N під'єднуємо нуль. В іншому монтаж такий самий, як і у разі відсутності нейтралі.

До недоліків схеми без нульової лінії відносяться обмеження щодо навантаження:

Також схема не працюватиме при підключенні світлотехніки, потужність якої перевищує 1000 Вт. Виникнуть складності, як варіант, з керуванням потужною електрогірляндою.

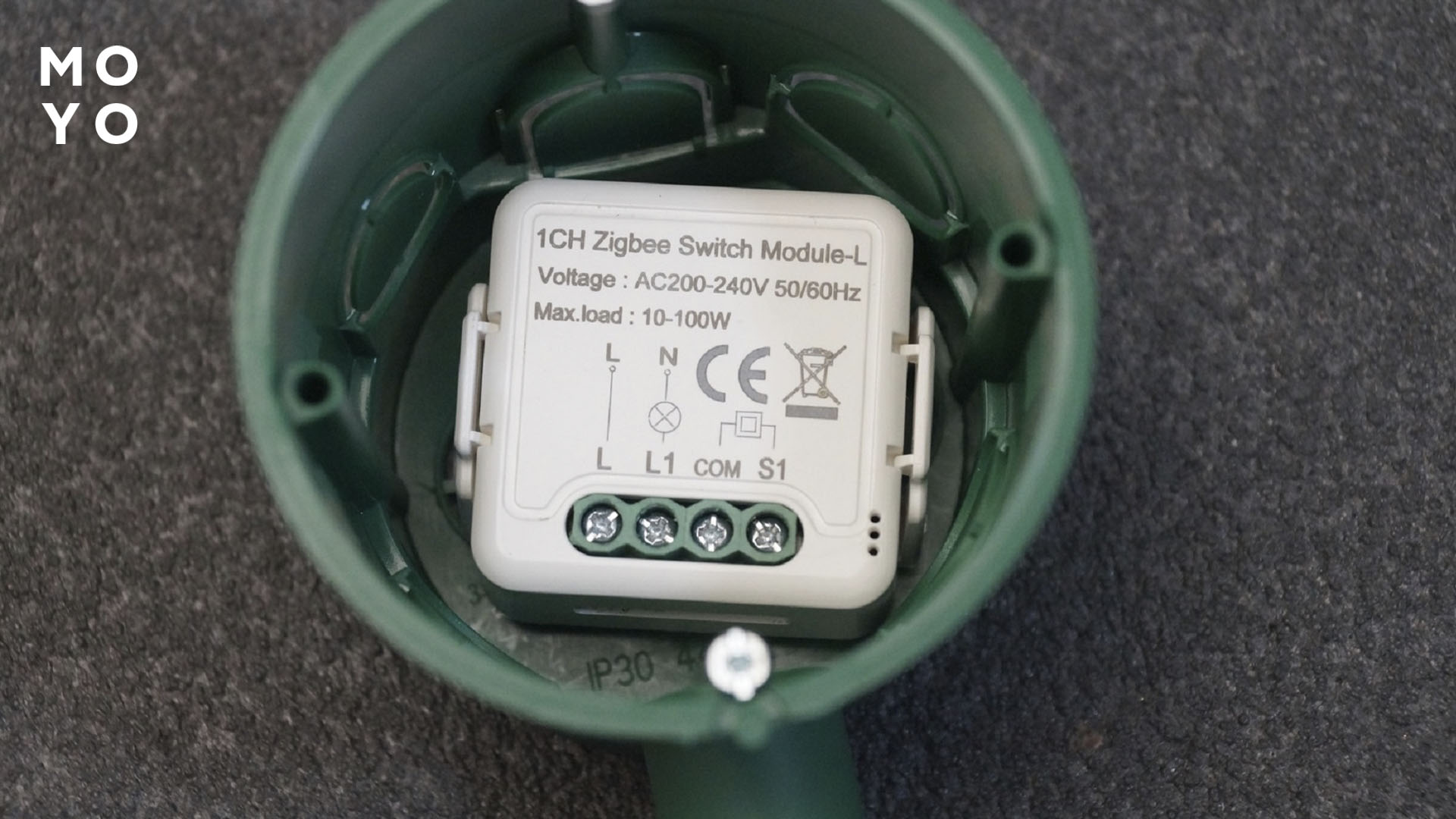

Як приєднати розумне реле до вимикача без нуля

Реле робить старий перемикач розумним, що зручно, якщо не хочеться змінювати інтер'єр і складно знайти вимикач потрібного кольору.

Порядок дій наступний:

1. Спочатку відключається електрика.
2. Потім знімається верхня частина перемикача та пристрій витягується з підрозетника.
3. Фаза підключається до клеми L In, а вихід — до L Out.
4. Вимикач приєднується до роз'ємів S1 та S2 без урахування полярності, після чого перевіряється працездатність.
5. Усі елементи встановлюються назад у підрозетник та закриваються верхньою частиною.
6. На кінцевому етапі реле інтегрується до системи розумного будинку.

Таке рішення має недолік. Можуть виникнути проблеми з синхронізацією, коли положення клавіші не відповідає поточному режиму роботи світильника. У цьому випадку потрібне додаткове натискання для вирівнювання.

Налаштування та керування

Розумний вимикач надає широкі можливості. Освітленням можна керувати зі смартфона, планшета чи іншої цифрової техніки. Причому для увімкнення або вимкнення світла необов'язково перебувати вдома.

Пристрій сумісний з Alexa, Apple HomeKit та іншими голосовими помічниками. Дозволяє створювати розклади для імітації присутності мешканців, а також взаємодіє з датчиками розумного будинку, сигналізацією та аудіосистемою. Це дає змогу вибудовувати цілі сценарії. Як варіант, автоматичне відключення всіх джерел світла при виході з квартири.

Деякі моделі з нейтраллю додатково підраховують обсяг споживаної електроенергії. Під'єднати розумний вимикач нескладно, але можуть виникнути певні проблеми. Пристрій іноді розрахований на квадратний підрозетник, тоді як у квартирі встановлені круглі, через що він не міститься по ширині. Розширення ніші у разі загрожує пошкодженням шпалер. Також іноді не вдається встановити реле, якщо глибини підрозетника недостатньо, а поглибити його неможливо. Тому при покупці важливо звертати увагу на габарити вимикача.
