Смарт-переключатели помогают автоматизировать управление светотехникой, экономнее расходовать электричество. В продаже встречаются модели разных производителей, одно- и двухклавишные, кнопочные и сенсорные. Взаимодействие с хабом упрощает их работу. Читайте, как правильно установить умный выключатель.
Что нужно учитывать перед подключением
Выключатели бывают проводными и беспроводными. Врезные устанавливают в подрозетники. Накладные жестко не привязаны к схеме электропроводки, передают сигнал по «воздуху», требуют наличия блоков управления на щитке, которые включают-выключают линии, подведенные к осветительным приборам.
Ниже по тексту речь пойдет о проводных переключателях. По типу установки они делятся на модели с клеммой для подключения нейтрали и без нее. Устройство должно соответствовать типу разводки в подрозетнике. В плане качества стоит ориентироваться на продукцию с европейскими сертификатами.
Продвинутый трекер: Что такое AirTag: описание 7 особенностей работы
Необходимые инструменты и материалы
Для монтажа понадобится отвертка с индикатором. Ей можно крутить винты, при контакте с запитанным фазным проводом в ней светится лампочка. Винты для монтажа идут в комплекте. В некоторых случаях понадобится фигурная отвертка.
Электрики иногда игнорируют технику безопасности — устанавливают рубильник, не обесточив квартиру. Провода они берут плоскогубцами с изолированными ручками. Так не делают, во избежание замыкания проводки или поражения электричеством.
Тестим детекторы: Как проверить датчик удара на примере 2 сенсоров Ajax
Как подключить умный выключатель
Подключение умного выключателя делают разными способами. Один из них основан на использовании умных ламп, которые реагируют на удалённое управление. Но у такого варианта есть недостаток: если обычный выключатель отключён, команды не сработают и свет не включится.
Более универсальным решением становятся Smart-выключатели, позволяющие управлять одним или несколькими источниками света дистанционно, задавать график включения и выключения, а также интегрировать систему с датчиками освещённости или контроллерами дверей.
Ещё один вариант — установка умного реле, которое подключается по Wi-Fi и монтируется в подрозетник либо в другое удобное место. Потом основное внимание уделяется именно смарт-выключателям и умным реле.
Монтируем видеонаблюдение: Как подключается IP камера — 3 варианта

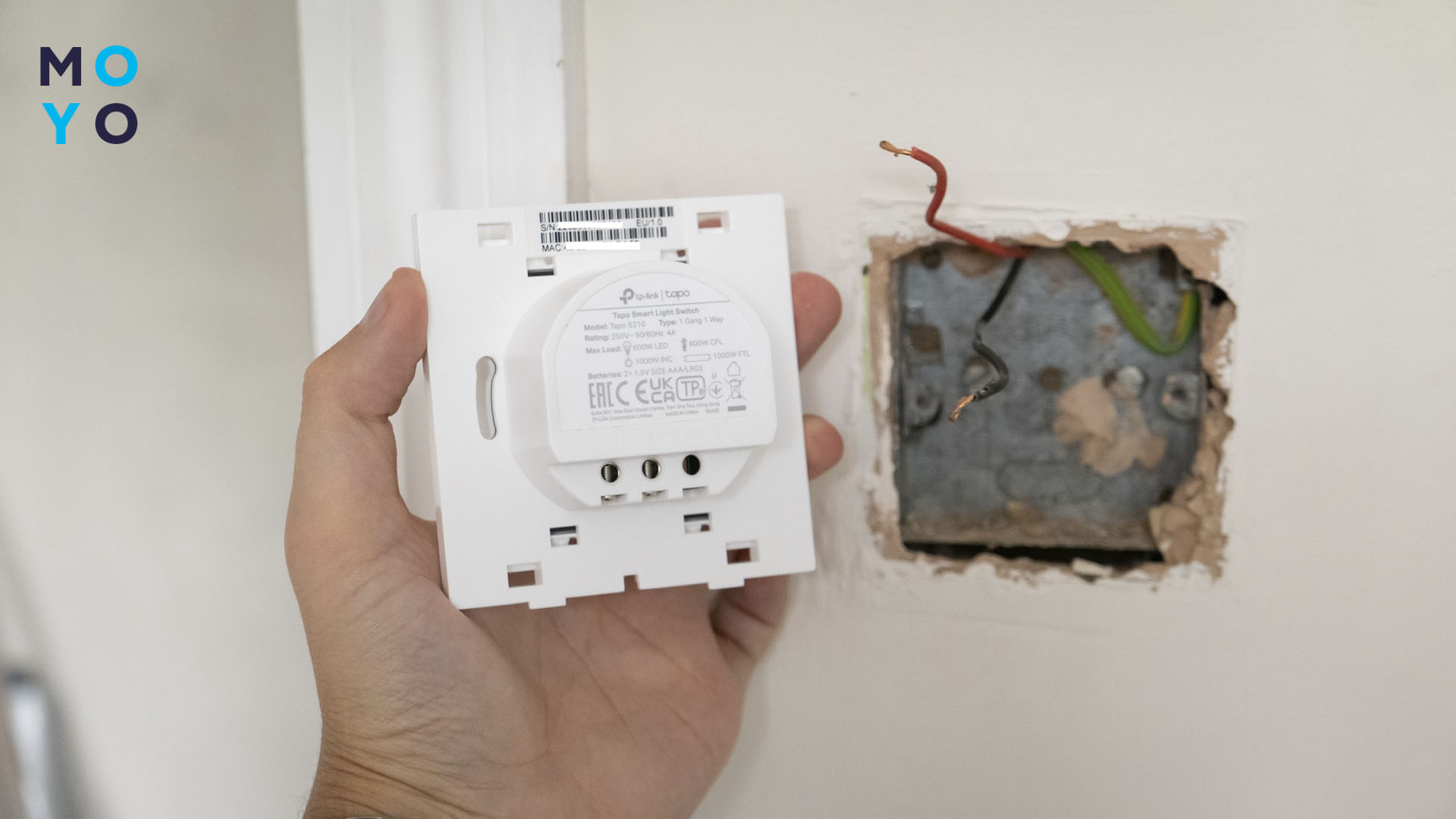

Подключение умного выключателя без нуля
Порядок действий при установке двухклавишного умного выключателя выглядит следующим образом:
- Сначала обесточивается проводка квартиры с помощью автоматического тумблера на щитке.
- Затем демонтируется старый переключатель.
- Провода разводятся, после чего подаётся питание на квартиру, и индикаторной отвёрткой определяется фаза. Затем питание снова отключается.
- Перед подключением умного выключателя снимается его крышка.
- Входная фаза вставляется в клемму L, выход на ближайшую люстру подключается к L1, а на дальний осветительный прибор — к L2.
- Под потолком, рядом с местом подключения люстры, параллельно с помощью клеммника устанавливается конденсатор, предотвращающий мигание ламп.
- После этого включается питание на автомате и проверяется правильность соединений.
- Электричество снова отключается, выключатель фиксируется в подрозетнике винтами, а сверху прищёлкивается крышка.
- Питание включается, сопряжение устройства начинается автоматически. Если этого не происходит, любая кнопка на панели зажимается на несколько секунд.
- На заключительном этапе в приложении на смартфоне добавляется новое устройство.
При использовании модели с батарейками пункт с подключением конденсатора пропускается.
Интересная статья: Как подключить Wi-Fi роутер к повербанку — ТОП 3 способа и пошаговая инструкция с решением
Подключение умного выключателя с нулем
В новых домах в разводке переключателей присутствует дополнительный провод. В этом случае конденсатор устанавливать не нужно, к разъему N подсоединяем ноль. В остальном монтаж такой же, как и в случае отсутствия нейтрали.
К недостаткам схемы без нулевой линии относятся ограничения по нагрузке:
|
Тип лампы |
Минимальная мощность, Вт |
|
Энергосберегающая |
3 |
|
LED |
5 |
|
Люминесцентная |
16 |
Также схема не будет работать при подключении светотехники, мощность которой превышает 1000 Вт. Возникнут сложности, как вариант, с управлением массивной электрогирляндой.

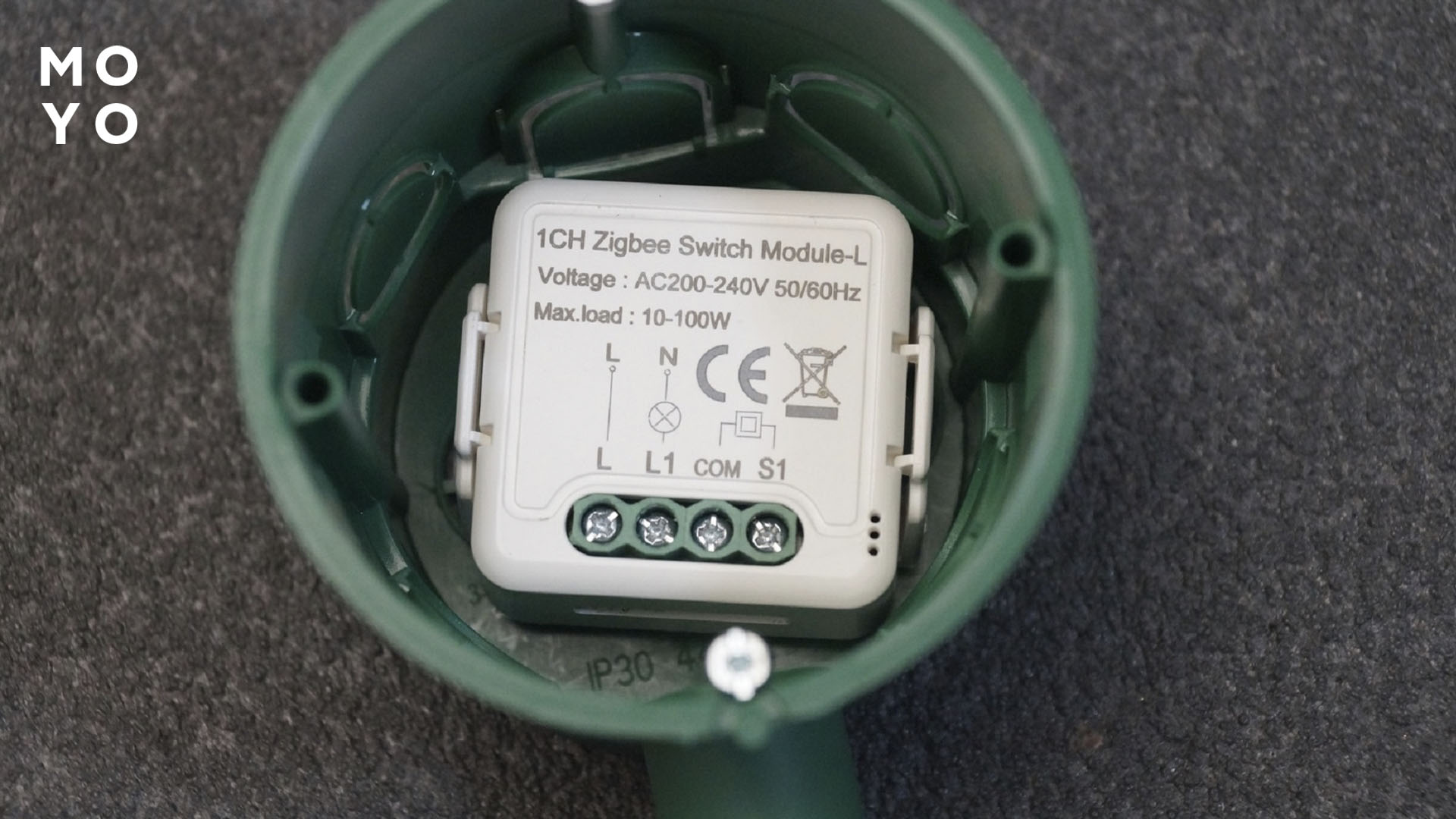

Как подключить умное реле к выключателю без нуля
Реле делает старый переключатель умным, что удобно, если не хочется менять интерьер и сложно найти выключатель нужного цвета.
Порядок действий следующий:
- Сначала отключается электричество.
- Затем снимается верхняя часть переключателя и устройство извлекается из подрозетника.
- Фаза подключается к клемме L In, а выход — к L Out.
- Выключатель подсоединяется к разъёмам S1 и S2 без учёта полярности, после чего проверяется работоспособность.
- Все элементы устанавливаются обратно в подрозетник и закрываются верхней частью.
- На заключительном этапе реле интегрируется в систему умного дома.
У такого решения есть недостаток. Могут возникать проблемы с синхронизацией, когда положение клавиши не соответствует текущему режиму работы светильника. В этом случае требуется дополнительное нажатие для выравнивания.
Настройка и управление
Умный выключатель предоставляет широкие возможности. Освещением можно управлять со смартфона, планшета или другой цифровой техники. Причём для включения или выключения света необязательно находиться дома.
Устройство совместимо с Alexa, Apple HomeKit и другими голосовыми ассистентами. Позволяет создавать расписания для имитации присутствия жильцов, а также взаимодействует с датчиками умного дома, сигнализацией и аудиосистемой. Это даёт возможность выстраивать целые сценарии. Как вариант, автоматическое отключение всех источников света при выходе из квартиры.
Некоторые модели с нейтралью дополнительно подсчитывают объём потребляемой электроэнергии. Подключить умный выключатель несложно, но могут возникнуть определённые трудности. Устройство иногда рассчитано на квадратный подрозетник, тогда как в квартире установлены круглые, из-за чего оно не помещается по ширине. Расширение ниши в таком случае грозит повреждением отделки. Также иногда не удаётся установить реле, если глубины подрозетника недостаточно, а углубить его невозможно. Поэтому при покупке важно обращать внимание на габариты выключателя.
