Як під'єднати камеру відеоспостереження до 3 пристроїв

Настінний або стельовий монтаж зазвичай не викликає труднощів. В комплектацію входить набір для кріплення та інструкція. З приєднанням до інших пристроїв та налаштуванням ситуація складніша. Читайте, як самостійно приєднати IP-камеру кабелем або «по повітрю», як подружити її з іншими девайсами.

Способи підключення камери відеоспостереження

Пристрої спостереження ділять на застарілі аналогові та сучасні цифрові. IP повсюдно замінили менш відповідні реаліям. Спосіб підключення IP-спостереження залежить від комунікації техніки з іншими пристроями. Далі йтиметься про під'єднання пристроїв для знімання, які передають сигнал по крученій парі або Вай-фай, отримують живлення дротами.

Підготовка та монтаж

Перед тим як встановити бездротову модель, її налаштовують. Потім перевіряють: чи працюватиме вона поблизу точки монтажу. На великій відстані від роутера сигналу можуть перешкодити стіни.

Камера повинна охоплювати потрібний сегмент приміщення чи вуличної території. Правильний вибір висоти та напрямку допоможе у цьому. Навіть за наявності захисту IP67 краще монтувати вуличну модель у місці, захищеному від опадів, як варіант, під козирком даху.

Для встановлення за містом: Як встановити камеру відеоспостереження для дачі: 8 основних критеріїв

Бездротове через Wi-Fi або комутатор

Суть налаштування в тому, що потрібно «пояснити» IP-камері, як законектитися з інтернетом, дати їй параметри локальної мережі. Можливі варіанти за наявності роутера:

1. Ручне налаштування. Під'єднати IP-пристрій до маршрутизатора кабелем. Переглянути в налаштуваннях роутера IP підключеного пристрою. Допоможе зорієнтуватися Mac-адреса на коробці. Зайти через знайдений IP з ноутбука або ПК у параметри камери, заповнити пункти для підключення бездротової мережі. Після перезавантаження девайсів, що беруть участь у з'єднанні, все має працювати.
2. За допомогою смартфона. Все налаштування зможе зробити програма для телефону. Назва ПЗ залежить від виробника. Для TP-Link — це Таро Camera. Встановлюють програму, реєструються в ній, додають новий пристрій, вибирають бездротову мережу, вводять ім'я камери. Для перегляду трансляції достатньо тапнути по значку IP.

Вдалі рішення: ТОП IP камер відеоспостереження — 7 найкращих моделей

Пряме за допомогою мережевого кабелю без РoЕ

Існують маленькі варіації для внутрішнього розміщення з живленням 5 В, які приєднують USB-кабелем. Але набагато частіше влаштуванню спостереження потрібно більше вольт. У конструкції є роз'єм DC для підключення адаптера.

Варіанти комунікацій:

• Два кабелі — Ethernet і живлення.

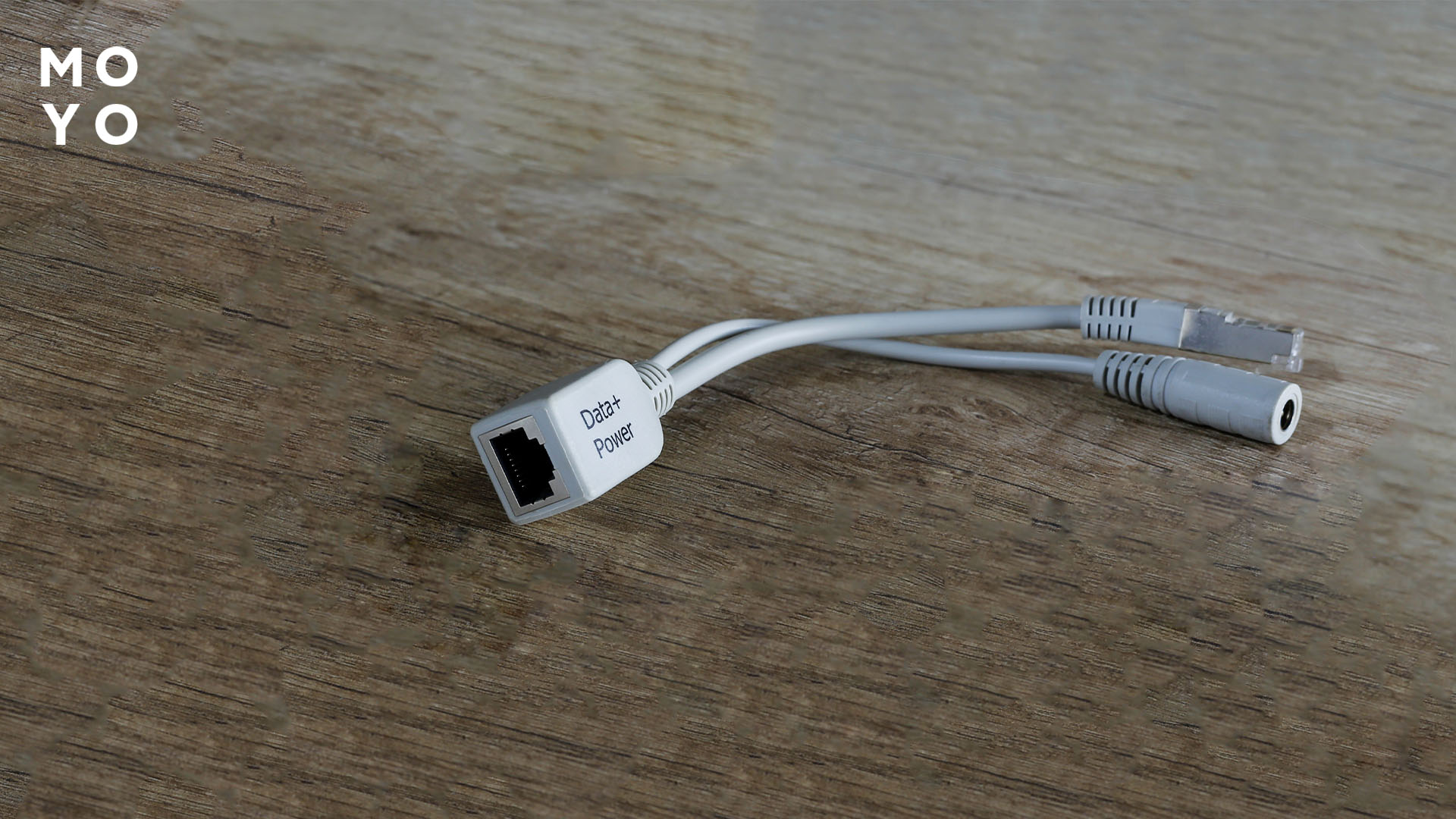

• Один кабель та додаткові пристрої. Кручена пара може без проблем передавати 12 В та відеосигнал. Для розв'язання проблеми відсутності підтримки PoE на роз'ємах пристроїв використовують сплітери, які виконують роль розгалужувачів-з'єднувачів. Вони продаються парами. Один сплітер підключають до відеоспостереження, інший — до блоку живлення та роутера або іншого приймального девайсу.

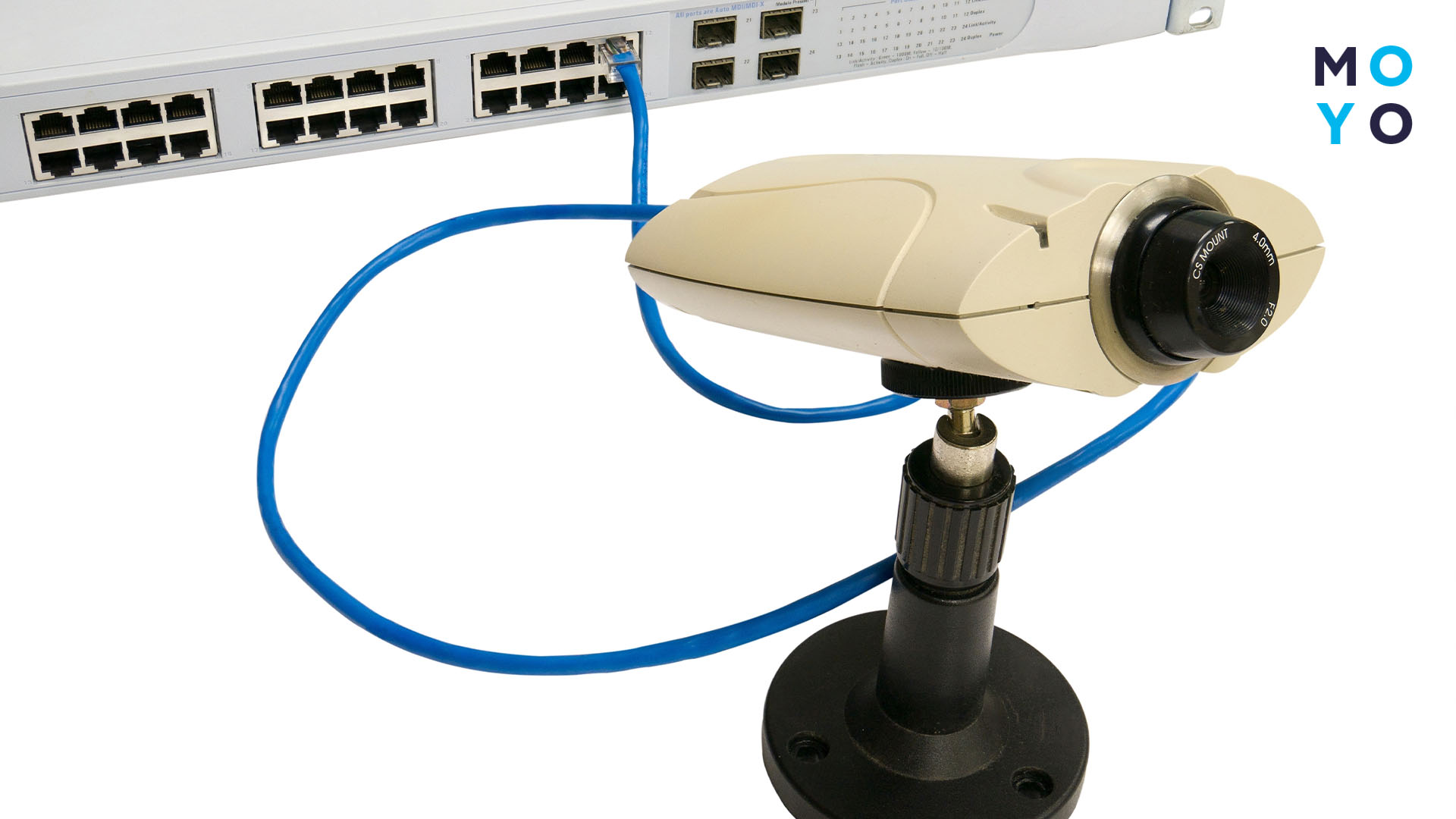

Живлення по PoE (крученій парі)

У мережевому кабелі використовується 8 дротів, згрупованих у 4 скручені пари. При підключенні комп'ютера до роутера на швидкості 100 Мбіт/с залучені лише 4 дроти, інші залишаються вільними. Їх застосовують для передачі живлення на пристрої з низькою напругою. За таким принципом працює технологія PoE (Power over Ethernet).

Якщо обладнання підтримує PoE, достатньо з'єднати пристрої звичайною крученою парою. Живлення та дані передаються по одному кабелю. Таке рішення заощаджує час — не потрібний окремий силовий кабель. Воно робить систему безпечнішою та знижує ризик попадання вологи під час встановлення на вулиці.

Варіанти з підтримкою PoE випускають різні виробники. Серед них — українська компанія Ajax, відома своїми системами безпеки для дому, квартири та офісу. Вона пропонує окремі камери та готові охоронні набори від Аякса.

Як під'єднати IP-камеру до певного пристрою

На об'єкти з 5-10 камерами та більше встановлюють відеореєстратори. Техніку з кількома портами LAN підключають до монітора, керують за допомогою миші. Реєстратори пристосовані для зберігання великого обсягу інформації. Але у випадку однієї-двох IP їх використання не доцільно. Існують інші варіанти. Про них і йтиметься далі.

Цікава стаття: Як налаштувати зображення телевізора — оптимізуємо 3 ключові параметри

Як увімкнути до телефону без роутера

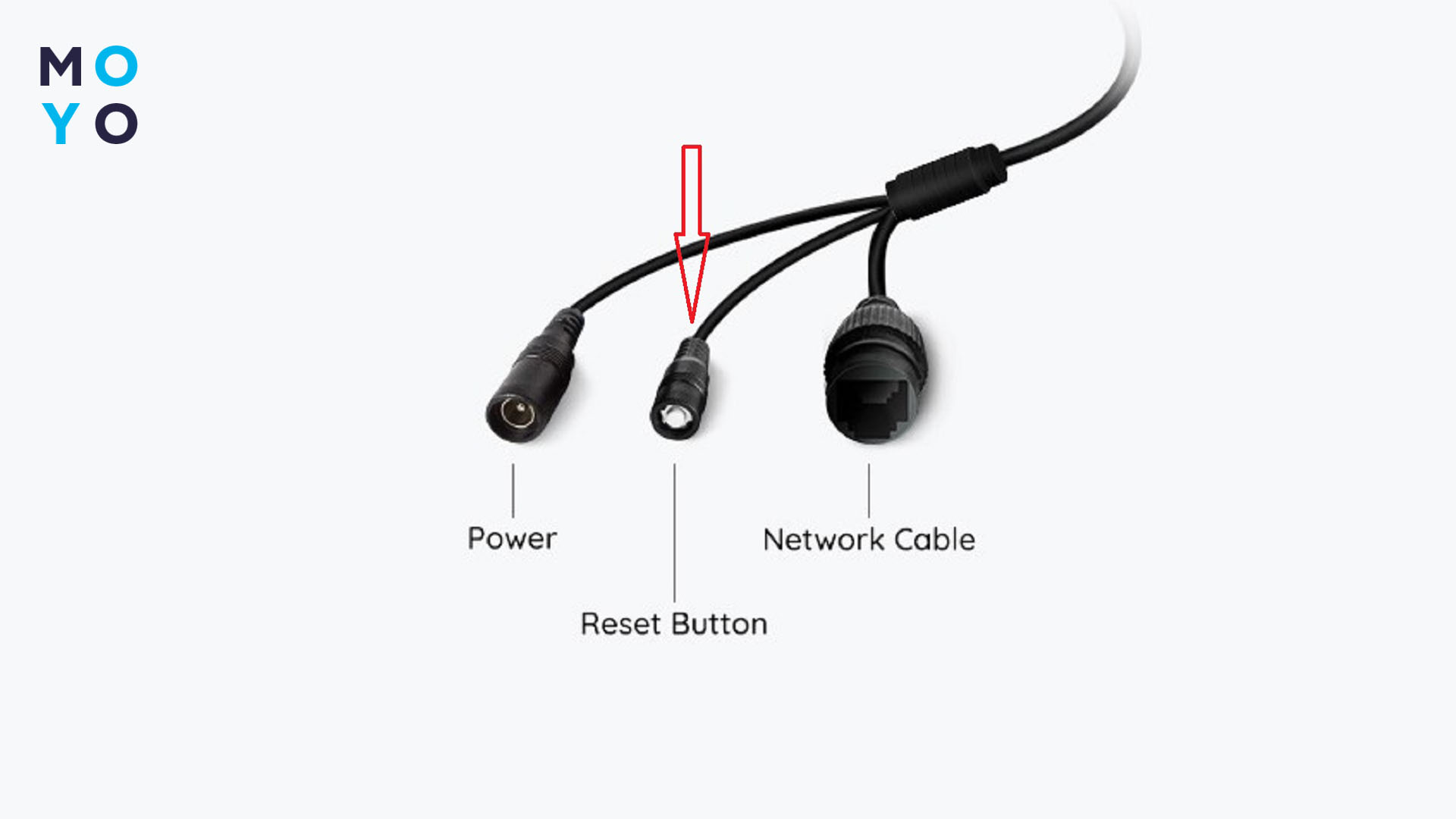

Іноді камеру відеоспостереження підключають до телефону, без роутера. Для цього IP приєднують до живлення та дають кілька секунд на запуск. Потім на кабелі знаходять кнопку скидання та натискають її тричі. Пристрій переходить у режим прямого підключення.

Після цього у списку бездротових мереж смартфона з'являється камера. Користувач вибирає її, вводить пароль з інструкції та відкриває фірмову програму. Коли з'єднання підтверджено, пристрій починає працювати в режимі точки доступу.

За бажанням у налаштуваннях можна вибрати підключення через роутер, щоб дивитися трансляцію з будь-якої відстані. У такому режимі камера стає частиною системи «розумного будинку» та дозволяє спостерігати за тим, що відбувається, та керувати іншими бездротовими датчиками.

Автоматизуємо управління: Як приєднати розумний вимикач — 2 варіанти плюс встановлення реле

Як приєднати до комп'ютера

Можна під'єднати відеоспостереження до комп'ютера без відеореєстратора, використовуючи апаратний потенціал роутера. Після фізичного з'єднання залишається виконати програмне налаштування.

Головна умова для відображення зображення на екрані — щоб комп'ютер і камера знаходилися в одній підмережі. Мережева адреса пристрою вказана в інструкції. IP комп'ютера можна дізнатися за допомогою ipconfig. Перші три числа, наприклад, 192.168.0, мають збігатися. Якщо адреси відрізняються, параметри пристрою знімання змінюють через вебінтерфейс.

Перегляд трансляції можливий двома способами: через браузер — при вході за IP-адресою та встановлення плагіна — або за допомогою програми відеоспостереження, як варіант, iSpy.

Як увімкнути до телевізора

Якщо потрібно приєднати IP-камеру, знадобиться телевізор та медіаплеєр на Андроїді. Приставка на іншій операційній системі не підійде. На ТВ-бокс встановлюють програму для хмарного перегляду з пристроїв відеоспостереження. Після цього можна дивитися картинку на великому екрані.

За наявності відеореєстратора завдання спрощується, медіаплеєр не потрібний. Від реєстратора направляють трансляцію на телевізор, з'єднавши HDMI-кабелем.

Без активних пристроїв-посередників перекинути картинку з камери на великий екран можна, тільки якщо вона аналогова. Її конектять з RCA-роз'ємом теліка за допомогою перехідника.

Насамкінець кілька слів про те, як краще увімкнути камеру відеоспостереження, який пристрій для перегляду варто використовувати. Порівняльна таблиця:

За наявності обладнання можна вибрати варіант, що найбільш відповідає поточній ситуації.
