Как подключить камеру видеонаблюдения к 3 устройствам

Настенный или потолочный монтаж обычно не вызывает затруднений. В комплектацию входит набор для крепления и инструкция. С подсоединением к другим устройствам и настройкой ситуация сложнее. Читайте, как самостоятельно подключить IP-камеру кабелем или «по воздуху», как подружить ее с другими девайсами.

Способы подключения камеры видеонаблюдения

Устройства наблюдения делят на устаревшие аналоговые и современные цифровые. IP повсеместно заменили менее соответствующие реалиям. Способ подключения IP-наблюдения зависит от коммуникации техники с другими устройствами. Далее речь пойдет о подсоединении устройств для съемки, которые передают сигнал по витухе или Вай-фай, получают питание по проводам.

Подготовка и монтаж

Перед тем как установить беспроводную модель, ее настраивают. Затем проверяют: будет ли она работать вблизи точки монтажа. При большом расстоянии от роутера сигналу могут помешать стены.

Установленная — должна охватывать нужный сегмент помещения или уличной территории. Правильный выбор высоты и направления поможет в этом. Даже при наличии защиты IP67 лучше монтировать уличную модель в месте, защищенном от осадков, как вариант, под козырьком крыши.

Для установки за городом: Как выбрать камеру видеонаблюдения для дачи: 8 основных критериев

Беспроводное через Wi-Fi или коммутатор

Суть настройки в том, что нужно «объяснить» IP-камере, как законнектиться с интернетом, дать ей параметры локальной сети. Возможные варианты при наличии роутера:

1. Ручная настройка. Подключить IP-устройство к маршрутизатору кабелем. Посмотреть в настройках роутера IP подсоединенного устройства. Поможет сориентироваться Mac-адрес на коробке. Зайти через найденный IP с ноутбука или ПК в параметры камеры, заполнить пункты для подключения по беспроводной сети. После перезагрузки девайсов, участвующих в соединении, все должно заработать.
2. С помощью смартфона. Всю настройку сможет сделать приложение для телефона. Название ПО зависит от производителя. Для TP-Link — это Таро Camera. Устанавливают программу, регистрируются в ней, добавляют новое устройство, выбирают беспроводную сетку, вводят имя камеры. Для просмотра трансляции достаточно тапнуть по значку IP.

Удачные решения: ТОП IP камер видеонаблюдения — 7 лучших моделей

Прямое с помощью сетевого кабеля без РоЕ

Существуют маленькие вариации для внутренней установки с питанием 5 В, которые подсоединяют по Usb-кабелю. Но гораздо чаще устройству наблюдения требуется больше вольт. В конструкции имеется разъем DC для подключения адаптера.

Варианты коммуникаций:

• Два кабеля — Ethernet и питания.

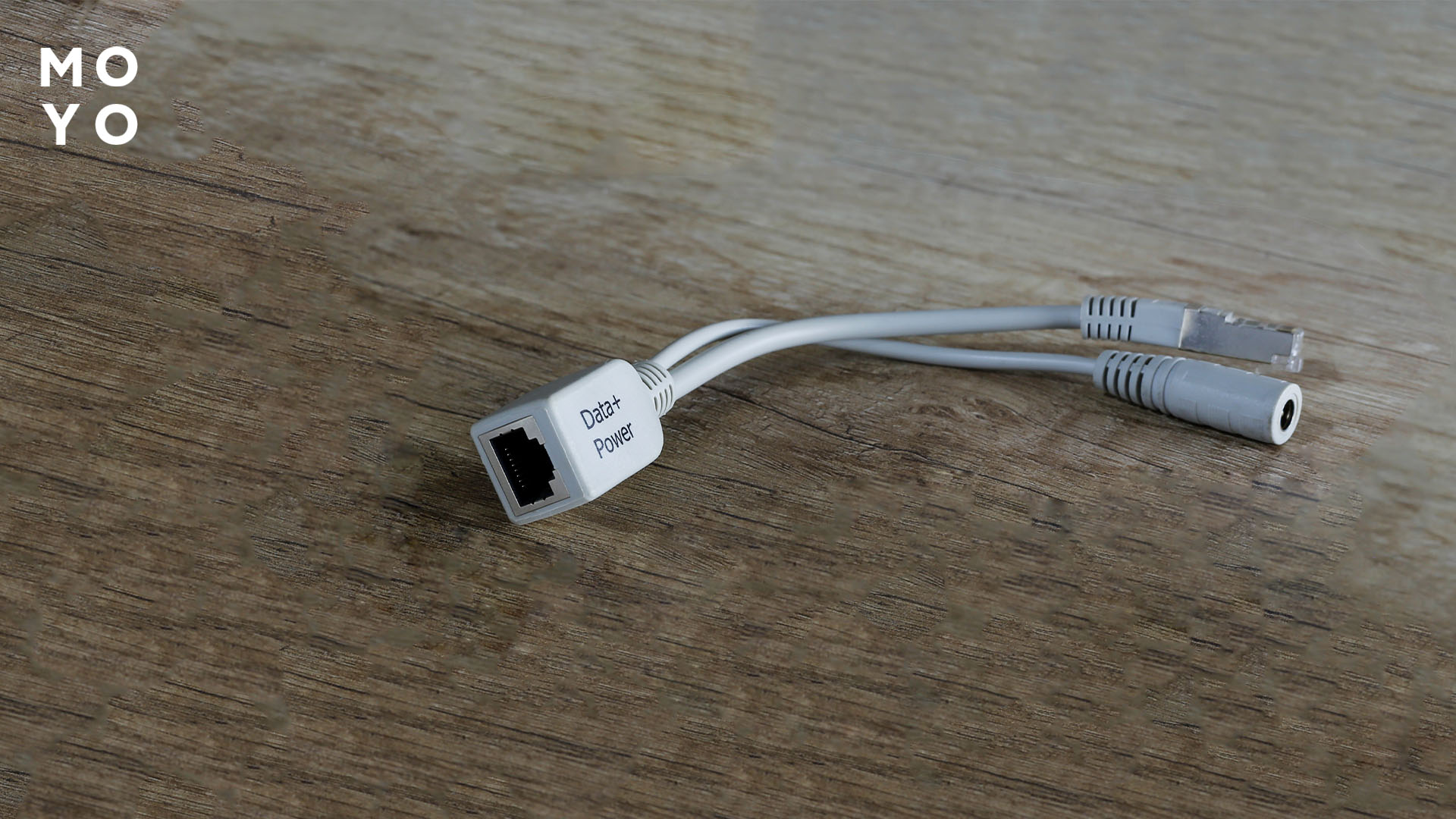

• Один кабель и дополнительные приспособления. Витуха может без проблем передавать 12 В и видеосигнал. Для решения проблемы отсутствия поддержки PoE на разъемах устройств используют сплиттеры, которые выполняют роль разветвителей-соединителей. Они продаются парами. Один сплиттер подключают к видеонаблюдению, другой — к блоку питания и роутеру или другому принимающему девайсу.

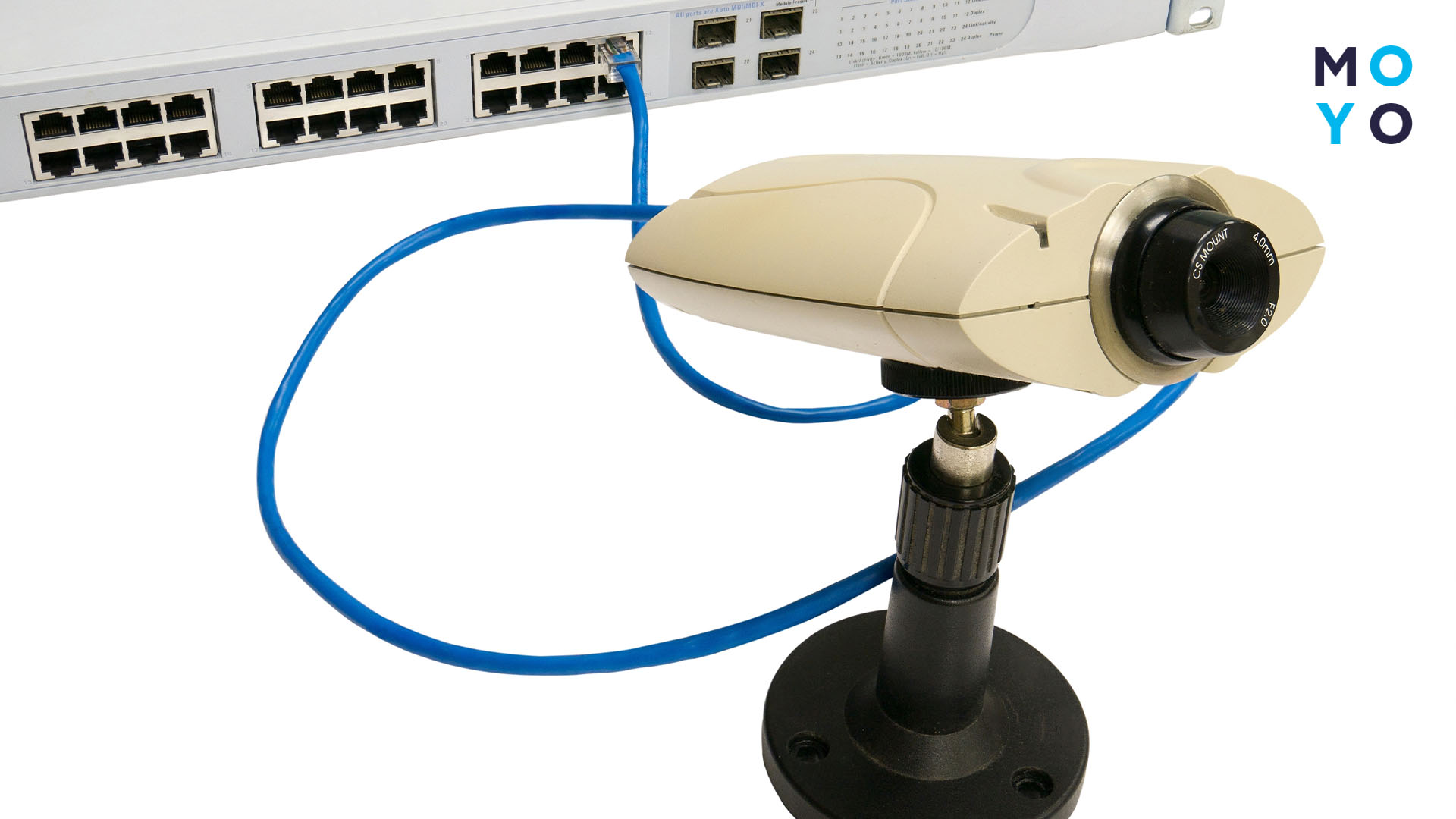

Питание по PoE (витой паре)

В сетевом кабеле используется 8 проводов, сгруппированных в 4 скрученные пары. При подключении компьютера к роутеру на скорости 100 Мбит/с задействованы только 4 провода, остальные остаются свободными. Их применяют для передачи питания на устройства с низким напряжением. По такому принципу работает технология PoE (Power over Ethernet).

Если оборудование поддерживает PoE, достаточно соединить устройства обычной витой парой. Питание и данные передаются по одному кабелю. Такое решение экономит время — не нужен отдельный силовой кабель. Оно делает систему безопаснее и снижает риск попадания влаги при установке на улице.

Варианты с поддержкой PoE выпускают разные производители. Среди них — украинская компания Ajax, известная своими системами безопасности для дома, квартиры и офиса. Она предлагает отдельные камеры и готовые охранные наборы от Аякс.

Как подключить IP-камеру к определенному устройству

На объекты с 5-10 камерами и более устанавливают видеорегистраторы. Технику с несколькими портами LAN подключают к монитору, управляют ей с помощью мыши. Регистраторы приспособлены для хранения большого объема информации. Но в случае одной-двух IP, их использование не целесообразно. Есть другие варианты. О них и пойдет речь далее.

Интересная статья: Как настроить изображение телевизора — оптимизируем 3 ключевые параметра

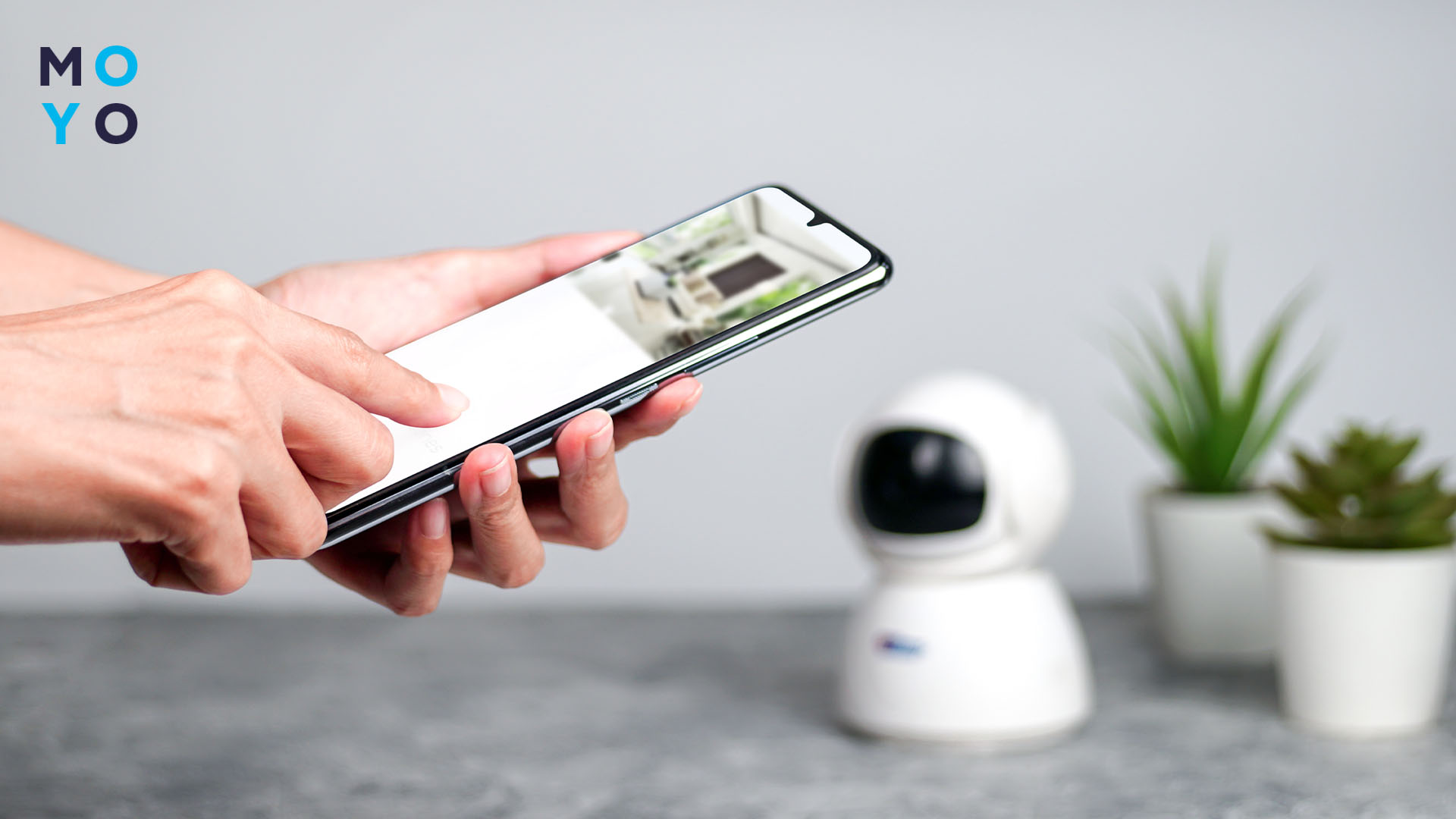

Как подключить к телефону без роутера

Иногда камеру видеонаблюдения подключают к телефону напрямую, без роутера. Для этого IP подсоединяют к питанию и дают несколько секунд на запуск. Затем на кабеле находят кнопку сброса и нажимают её трижды. Устройство переходит в режим прямого подключения.

После этого в списке беспроводных сетей смартфона появляется камера. Пользователь выбирает её, вводит пароль из инструкции и открывает фирменное приложение. Когда соединение подтверждено, устройство начинает работать в режиме точки доступа.

При желании в настройках можно выбрать подключение через роутер, чтобы смотреть трансляцию с любого расстояния. В таком режиме камера становится частью системы «умного дома» и позволяет наблюдать за происходящим и управлять другими беспроводными датчиками.

Автоматизируем управление: Как подключить умный выключатель — 2 варианта плюс установка реле

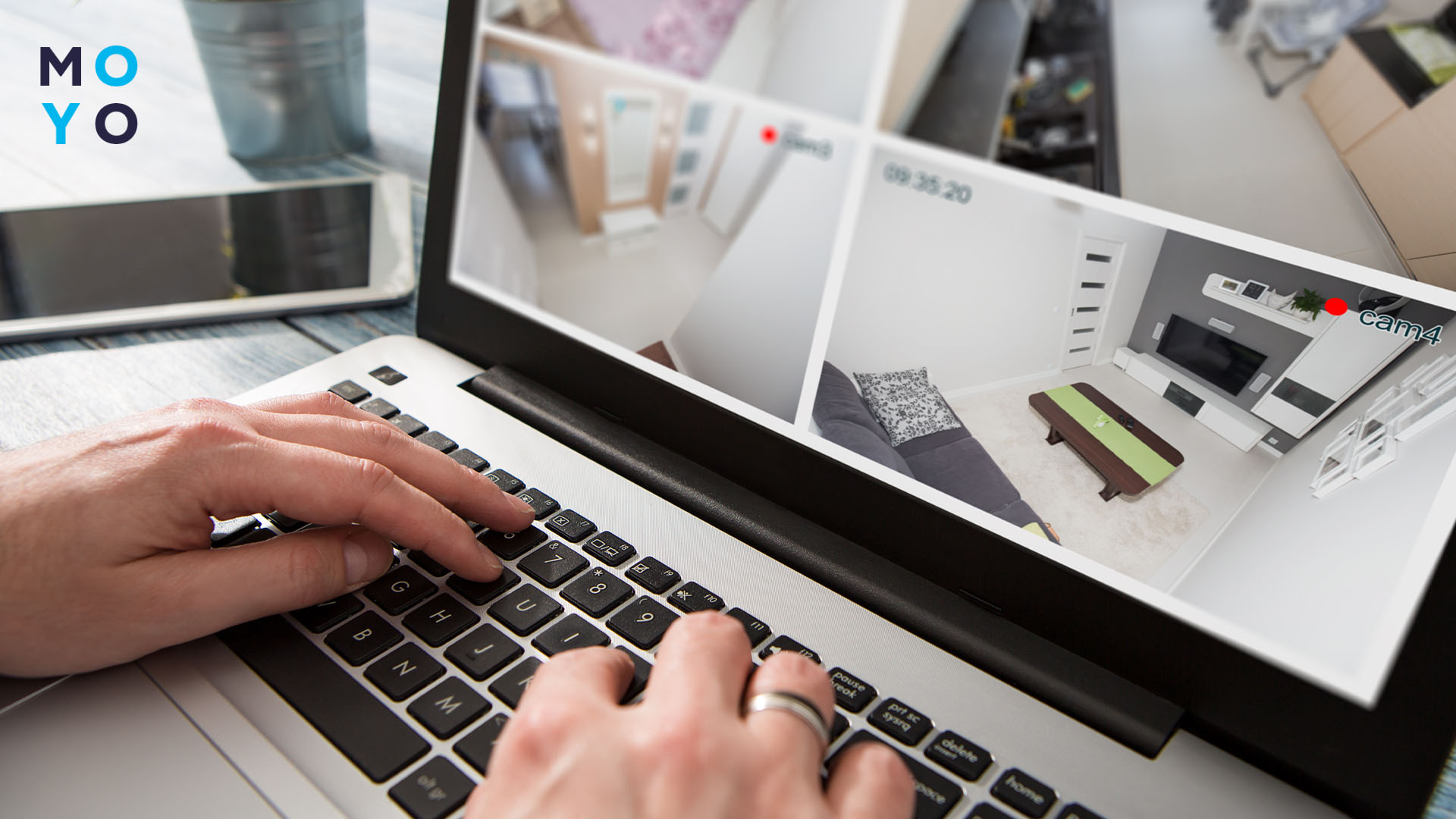

Как подключить к компьютеру

Можно подключить видеонаблюдение к компьютеру без видеорегистратора, используя аппаратный потенциал роутера. После физического соединения остаётся выполнить программную настройку.

Главное условие для вывода изображения на экран — чтобы компьютер и камера находились в одной подсети. Сетевой адрес устройства указан в инструкции. IP компьютера можно узнать через команду ipconfig. Первые три числа, например, 192.168.0, должны совпадать. Если адреса различаются, параметры устройства съемки меняют через веб-интерфейс.

Просмотр трансляции возможен двумя способами: через браузер — при входе по IP-адресу и установке плагина — или с помощью программы для видеонаблюдения, как вариант, iSpy.

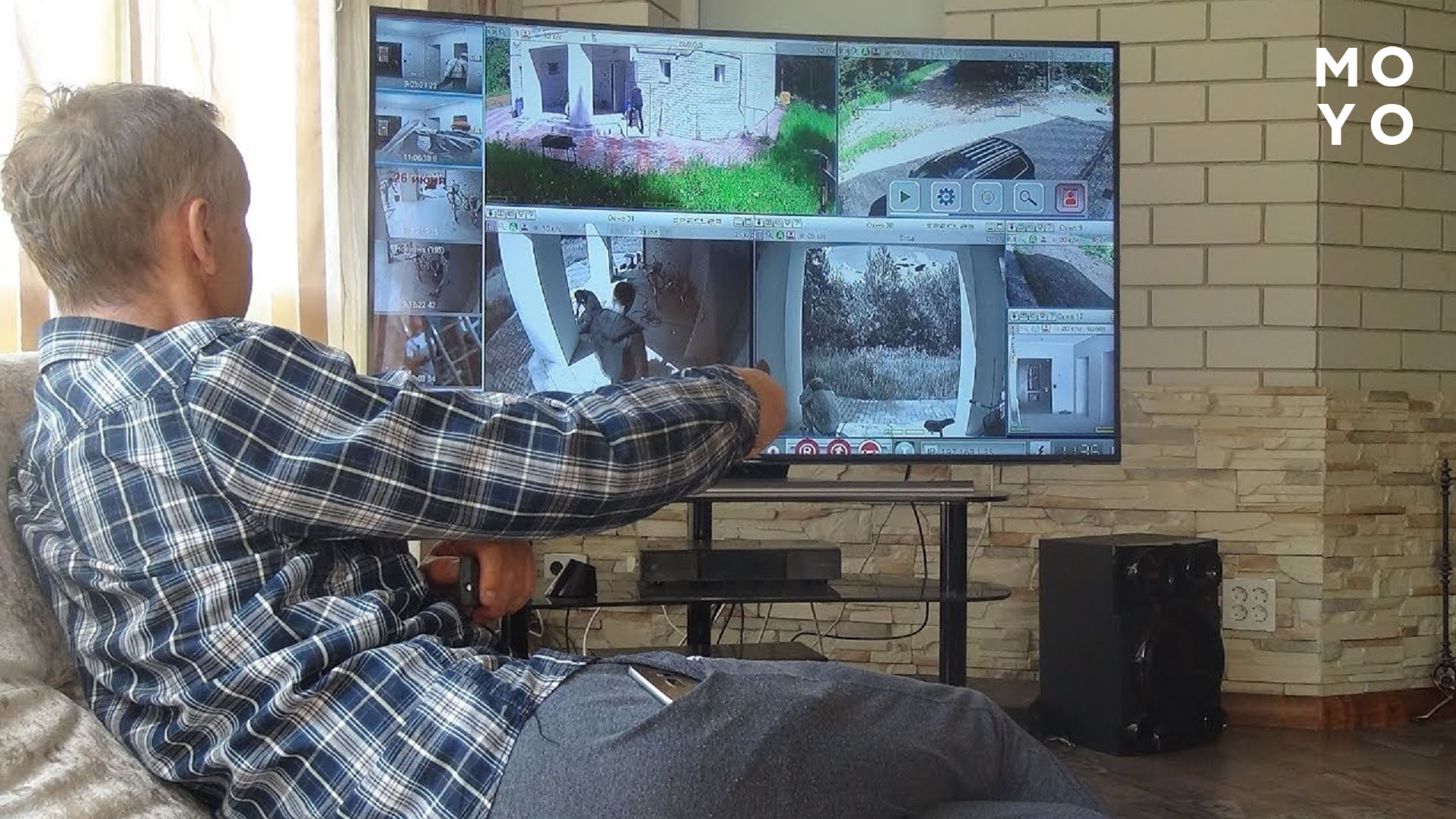

Как подключить к телевизору

Если нужно подключить IP-камеру, понадобится телевизор и медиаплеер на Андроиде. Приставка на другой операционке не подойдет. На ТВ-бокс устанавливают приложение для облачного просмотра с устройств видеонаблюдения. После чего можно смотреть картинку на большом экране.

При наличии видеорегистратора задача упрощается, медиаплеер не требуется. От регистратора направляют трансляцию на телевизор, соединив их HDMI-кабелем.

Без активных устройств-посредников перекинуть картинку с камеры на большой экран можно, только если она аналоговая. Ее коннектят с RCA-разъемом телика с помощью переходника.

В заключение несколько слов о том, как лучше подключить камеру видеонаблюдения, какое устройство для просмотра стоит использовать. Сравнительная таблица:

При наличии оборудования можно выбрать вариант, наиболее соответствующий текущей ситуации.
