Для обеспечения безопасности покупают комплекты сигнализации для дома и пожарные сенсоры. При наличии этих двух составляющих можно чувствовать себя в спокойно. Воры не проникнут незамеченными, при возгорании сразу будет поднята тревога.
Не существует какой-то одной технологии, способной в любой ситуации предупредить о появлении огня. Чтобы обеспечить оптимальную защиту, пользователям приходится изучать технические тонкости. И разбираться с различными видами датчиков пожарной сигнализации.
Виды и классификация датчиков пожарной сигнализации (извещателей)
При выборе пожарной защиты учитывают принцип работы датчика. Он может реагировать на дым, повышение температуры, пламя или газ. А также сочетать несколько признаков опасности. Важную роль играет технология обнаружения угрозы: точковая, линейная или аспирационная. Отдельно оценивают способ передачи сигнала. Он бывает проводным или беспроводным, адресным или безадресным.
Также учитывают место установки — в помещении или на улице.
Типы пожарных датчиков по принципу работы: сравнительная таблица
|
Разновидность |
Плюсы |
Минусы |
Места установки |
|
Дымовые |
Быстрое реагирование |
Возможны ложные срабатывания на пыль, пар, насекомых |
Жилые помещения |
|
Тепловые |
По ошибке срабатывают редко. Возможно функционирование в запыленной среде |
Медленное реагирование. Пропускают тлеющие материалы. Требуется небольшое расстояние до возгорания |
Кухни, котельные, гаражи |
|
Пламени |
Быстрая реакция на значительном расстоянии |
Возможны ложные срабатывания на источники тепла и света, не связанные с горением |
Цеха, открытые склады |
Интересная статья: Как подключить умный выключатель — 2 варианта плюс установка реле

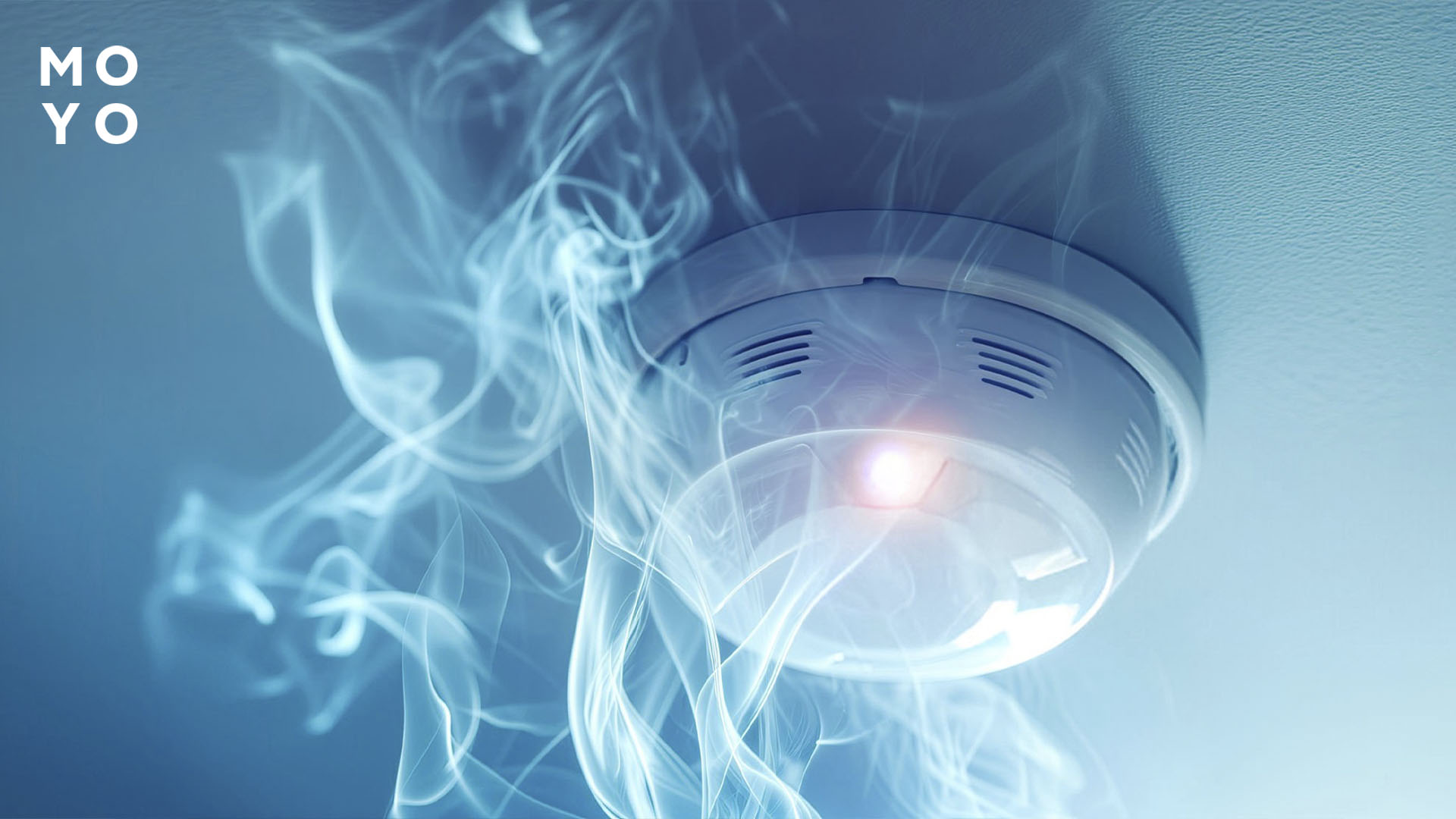

Датчики дыма
О задымлении сообщают разные типы извещателей. Ионизационные модели быстро реагируют на продукты горения даже при отсутствии видимого дыма. Оптические, или фотоэлектрические, извещатели бывают двух типов. Точечные — светодиод и датчик находятся в одном корпусе. Линейные — элементы устанавливаются раздельно.
Аспирационные извещатели отличаются высокой эффективностью. Их стоимость выше остальных. Датчики анализируют воздух, втягиваемый через систему трубок. Комбинированные сигнализаторы дыма объединяют несколько технологий, чаще всего ионизационную и оптическую.
Тестируем извещатели: Как проверить датчик удара на примере 2 сенсоров Ajax
Тепловые датчики
Теплосенсоры заметно отличаются по технологичности. В конструкцию теплового терморезистивного датчика от Аякс входят 2 термистора. Они реагируют на пожар даже в случае минимального выделения продуктов горения. Высокочувствительные проводники при нагреве меняют сопротивление. В результате включается тревога. Также существуют детекторы на термопаре или биметаллические, но они менее эффективны.
Варианты коннекта: Как подключить камеру видеонаблюдения к 3 устройствам
Комбинированные датчики
Самыми надёжными считаются комбинированные датчики с несколькими технологиями обнаружения. Пример — FireProtect 2 от Аякс с датчиками дыма, температуры и угарного газа. Камера извещателя защищена от пыли и насекомых, не требует чистки, не реагирует на пар. В функционал входит сирена, индикация событий и тревог.
Датчики пламени
Огонь излучает специфические инфракрасные и ультрафиолетовые волны. Сенсор «видит» пламя и подает соответствующий сигнал. Разновидности извещателей:
- УФ. Преимущество — быстрое срабатывание, недостаток — возможно реагирование на электросварку и другие подобные источники излучения.
- ИК. Преимущество — срабатывание в пыльных и задымленных помещениях, недостаток — может поднять тревогу при наличии поблизости горячего предмета, который не горит.
- Комбинированные. На основании показаний ИК и УФ оптики принимается решение — активировать тревогу или нет.
Классификация пожарных извещателей по методу установки
По способу монтажа датчики делятся на проводные и беспроводные. В первом случае сигнал передается по кабелю, во втором — по воздуху.
Конфигурация системы зависит от объекта. Извещатели монтируют поштучно в комнатах жилого дома, контролируют линейный участок вдоль производственного конвейера, оборудуют несколько точек в больших цехах.
Сенсоры бывают неадресными, без возможности определения местоположения в пределах объекта и адресные с уникальными идентификаторами.
Стационарные (встраиваемые)
Проводной сенсор не получится взять и перенести в другое место, поскольку питание и коммуникация с измерительным устройством идет по кабелю. В таких извещателях может быть батарейка на случай отключения электричества. Они стоят недорого, но требуют дополнительных расходов на покупку кабеля и монтаж, портят интерьер помещения.
Переносные (мобильные)
В XXI веке появились беспроводные извещатели, надежность которых не вызывает сомнений. Они передают сигнал по защищенным протоколам, исключающим взлом системы. Современные технологии обеспечивают устойчивое соединение между хабом и сенсорами. Сигнал передается по невидимому беспроводному каналу, интерьер не страдает при монтаже. При обслуживании не составляет труда снять извещатель, а после завершения процедуры установить на место.
О самостоятельном обслуживании: Как поменять батарейку в датчике пожарной сигнализации — инструкция из 3 пунктов
Виды пожарных извещателей по типу сигнализации
Независимо от типа пожарного датчика при выборе желательно отдавать предпочтение моделям с элементами питания. Особенно это относится к сенсорам, которые реагируют на дым и пламя. Проверка на продукты сгорания в воздухе, ИК и/или УФ излучение от пламени невозможна без электричества. Она должна работать и в моменты отключения света. Также питание требуется для индикации и сирены.
С аккумулятором
Наличие батарейки или АКБ — это возможность автономной работы датчика, поддерживающего беспроводную технологию передачи сигнала. В автономном сенсоре обычно один-три элемента питания. Они могут быть съемными или несъемными. Съемные меняют каждые 3 года. При замене можно обойтись без вызова специалиста. Несъемные служат до 10 лет, после чего извещатель заменяют на новый.
Сетевые
В проводных сигнализациях для передачи питания и получения сигнала используют кабели, которые еще называют шлейфами. В лучевой схеме кабель подключен к одной клемме контролирующего прибора. Он проходит через неадресные датчики, в конце шлейфа — оконечный резистор. В более отказоустойчивой круговой схеме задействуется 2 клеммы. Проводник сигнала обходит адресные точки по кругу и возвращается к измерительному устройству.
Виды датчиков по способу монтажа
При установке сенсоров выбирают подходящее место на потолке или стене. Рекомендуется избегать следующих зон:
- В углах по причине слабого воздухообмена;
- рядом с вентиляцией, препятствующей естественной циркуляции;
- возле окон и дверей со сквозняками;
- над мебелью и прочими конструкциями, мешающими воздухообмену.
Если у потолка наклонная поверхность, подходящее место установки — на расстоянии 30-60 см от верхней части.
Потолочные
При пожаре люди гибнут не от огня, а от дыма. После нескольких вдохов продуктов горения человек может потерять способность выбраться на улицу. Дым теплее воздуха, а потому поднимается. По этой причине пожарные датчики системы умного дома по возможности устанавливают на потолке, ближе к середине. При таком расположении достигается минимальное время реагирования на угрозу для людей и имущества.
Настенные
В комплекте беспроводного дымового сенсора имеется монтажная площадка. Ее можно прикрутить к любой поверхности. Извещатель на ней будет крепко держаться независимо от горизонтального или вертикального расположения.
Настенный монтаж актуален, когда потолочный проблематичен, например, из-за натяжного потолка. При установке на вертикальную поверхность выбирают место ближе к потолку, но не вплотную, а на расстоянии 30-50 см.
Напольные
На пол пожарные сенсоры не устанавливают, поскольку в нижнюю часть комнаты дым попадает в последнюю очередь. Недаром при выходе из задымленного помещения рекомендуется передвигаться ползком. На пол устанавливают извещатели, которые реагируют на воду при затоплении помещения.
Типы пожарных датчиков по области применения
В зависимости от места установки выбирают сенсоры нужного типа. Для жилых комнат подходят фотоэлектрические извещатели. Для кухни подходят тепловые датчики, так как дымовые могут срабатывать на пар от готовки. Распознаватели пламени себя оправдывают при установке на улице. Они сигнализируют об угрозе, будучи на значительном расстоянии от возгорания.
Для жилых помещений
При размещении пожарных датчиков в квартире или доме учитывают спальни и соседние комнаты. В основном устанавливают дымовые извещатели. В случае пожара в помещении продукты горения быстро накапливаются. И тут же подается сигнал тревоги.
Комнатные сенсоры предназначены для работы при положительной температуре. Наряду с охранными комплексами Аякс, их подключают к умному дому.
Промышленные
Промышленные сенсоры более чувствительные и обнаруживают угрозу на большом расстоянии. Могут работать в цехах с высокими потолками, в условиях запыленности и влажности. Большие площади иногда контролируют с помощью сети извещателей. Актуален монтаж аспирационных моделей.
Уличные
Датчики дыма и тепла предназначены для установки в зданиях. Для работы на свежем воздухе они не подходят. Извещатели пламени быстро реагируют на пожар. Их используют на уличных складах, нефтебазах и других открытых объектах. Некоторые модели делают в корпусах, похожих на те, что используют в камерах наблюдения. Предусматривают защиту от мороза и сырости.
Классификация по чувствительности и времени реакции
При выборе извещателя важно найти баланс. Он должен своевременно обнаруживать пожар и не срабатывать без причины. Исправные сенсоры не реагируют на безопасные ситуации. Они игнорируют косвенные признаки пожара. Во многом это зависит от механизма распознавания горения.
Медленно реагирующие
К этой категории относятся тепловые датчики, которые различаются по принципу реакции на повышение температуры. Пороговые модели срабатывают при достижении заданного значения, например 50 или 70 °C. Дифференциальные реагируют на скорость нагрева и подают сигнал при резком росте температуры, например с 20 до 40 °C за минуту. Комбинированные датчики объединяют оба подхода и активируют тревогу при выполнении одного или сразу двух условий.

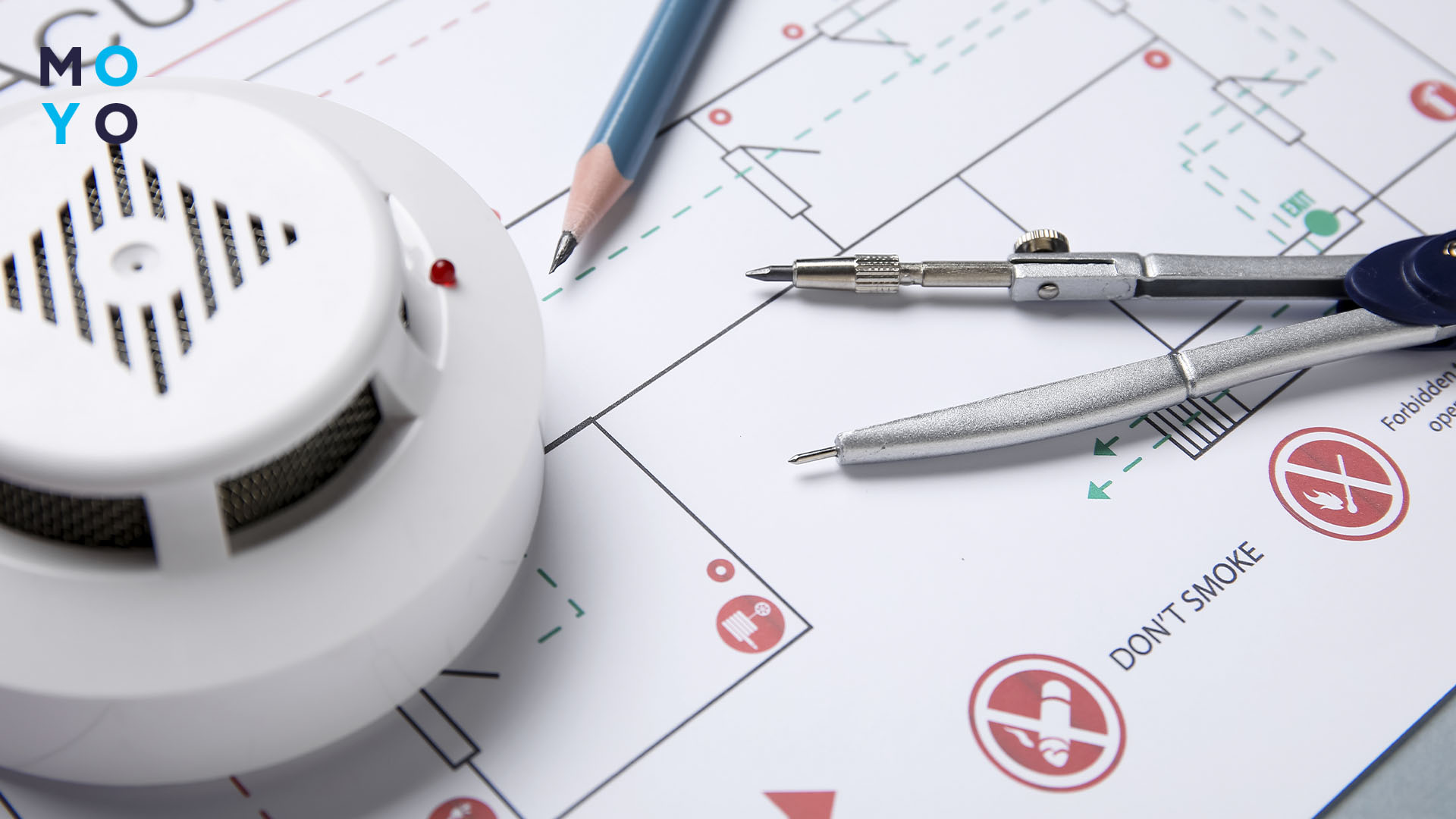

Высокочувствительные
К быстрым датчикам относятся дымовые, особенно — аспирационные и комбинированные. Высокочувствительные элементы оперативно реагируют на дым, могут поднять тревогу в сильно накуренном помещении. Сенсоры пламени тоже отличаются высокой чувствительностью. Они способны распознать горение на большом расстоянии.
В заключение несколько слов о количестве датчиков в жилых помещениях. При установке в квартирах и домах среди всевозможных видов извещателей пожарной сигнализации отдают предпочтение дымовым и тепловым. Модели, реагирующие на дым, способны контролировать помещения площадью до 85 м2. Одного теплосенсора хватает на 20-25 «квадратов». То есть ориентироваться можно по количеству комнат в квартире: в однушку — 1 детектор, в двушку — 2.
