Ремонт шуруповерта своими руками: как устранить основные неисправности

Шуруповерт — это один из самых универсальных инструментов, который активно используется в ремонте, строительстве и сборке мебели. Он позволяет легко закручивать шурупы, сверлить отверстия, выполнять работы с древесиной и даже смешивать растворы.

Однако, как и любой инструмент, шуруповерт может выйти из строя из-за механических или электрических неисправностей. И когда возникает проблема с инструментом, это может стать серьезным вызовом, ведь срочный ремонт часто требует времени и средств. Но не беда — не всегда нужно обращаться к мастеру! Пошаговые инструкции по ремонту аккумуляторных и сетевых шуруповертов (Makita, Bosch, Milwaukee и др.) помогают устранить самые распространённые поломки шуруповёрта и быстро вернуть инструмент в работу без лишних затрат.

Читайте также: Как выбрать шуроповерт для дома, дачи: 10 важных критериев

Как устроен шуруповерт: принципы работы

Это многофункциональный инструмент, состоящий из нескольких важных компонентов, которые работают вместе, чтобы обеспечить эффективную работу.

Основные компоненты шуруповерта

Прибор имеет корпус из металла или пластика, который обеспечивает защиту и прочность. Внутри находится электродвигатель, состоящий из коллектора и статора, а также щеток, которые подают энергию на коллектор. Редуктор с шестернями передает вращение на патрон, который фиксирует насадки. Патрон может быть как быстрозажимным, так и ключевым, в зависимости от модели.

Принцип работы

Двигатель передает вращение через редуктор к патрону. ШИМ-контроллер регулирует обороты, а переключатель реверса изменяет направление вращения. В аккумуляторных моделях питание осуществляется через батареи (10.8–18 В), а в сетевых — через кабель, подключаемый к электрической сети.

Отличия моделей шуруповерта

Аккумуляторные модели работают за счет батареи, что обеспечивает мобильность и использование инструмента без подключения к электросети. Обычно в комплекте идут два аккумулятора, что позволяет работать без перерыва: пока один заряжается, другой используется.

Сетевые модели не имеют ограничений по времени работы, так как питание осуществляется через кабель. Однако, для их использования необходимо наличие розетки поблизости, что ограничивает мобильность.

Зная основные компоненты и функции шуруповерта, вы сможете самостоятельно выявить и устранить неисправности. Это позволит сэкономить время и деньги, вернув инструмент к работе без лишних затруднений.

Читайте также: Как выбрать аккумуляторный шуруповерт: 6 советов и рейтинг из 5 крутых моделей

Почему не работает шуруповерт: основные причины поломок

Это мощный инструмент, но даже он может выйти из строя по разным причинам. Наиболее распространенные признаки того, почему шуруповерт перестал работать, на которые стоит обратить внимание:

1. Не включается или вращается медленно — это может указывать на проблемы с электропитанием или двигателем.
2. Искрение, треск, запах гари или сильный нагрев корпуса — такие симптомы свидетельствуют о перегреве или неисправностях в электрических компонентах.
3. Посторонний шум, вибрация или рывки патрона — эти признаки могут быть связаны с механическими проблемами, например, с редуктором или патроном.
4. Отсутствие регулировки оборотов или реверса — если переключатель не реагирует на изменения, это может быть следствием поломки кнопки или электронной системы.

Поломки условно делятся на электрические (аккумулятор, двигатель, кнопка) и механические (редуктор, патрон). Большинство из этих проблем можно устранить самостоятельно, используя базовые инструменты, такие как отвертка, мультиметр и паяльник.

Как разобрать шуруповерт для диагностики

Прежде, чем выполнять ремонт шуруповерта своими руками пошагово, стоит научиться правильно его разбирать. Некорректное откручивание корпуса или извлечение деталей может привести к еще большим повреждениям. Ниже приведен базовый порядок действий для безопасной разборки инструмента, независимо от того, аккумуляторная это модель или сетевая.

Отключение аккумулятора шуруповерта

Для начала необходимо обесточить инструмент. В аккумуляторных моделях нужно нажать на защелки с обеих сторон батареи и снять ее с гнезда. В сетевых моделях — просто вынуть штекер из розетки. Это важно как с точки зрения безопасности, так и для удобства дальнейшей работы.

Откручивание корпуса

После обесточивания необходимо крестовой отверткой выкрутить все винты, расположенные по периметру корпуса. Обычно их 6–10 штук. Во время откручивания рекомендуется складывать винты в отдельную емкость, чтобы не потерять.

Извлечение компонентов шуруповерта

После удаления винтов аккуратно разъедините корпус. Делать это нужно медленно, без резких движений, так как внутри могут быть слабо закрепленные детали — кнопка включения, двигатель, редуктор или провода. Чтобы не перепутать расположение компонентов при обратной сборке, стоит сфотографировать внутреннюю часть инструмента.

Снятие патрона

Патрон может крепиться двумя способами:

1. Винтовое крепление: внутри патрона есть фиксирующий винт с левым резьбовым соединением. Его нужно открутить шестигранником против часовой стрелки.
2. Конусное соединение: для снятия такого патрона следует зафиксировать корпус, затем легкими ударами молотка по торцу патрона сорвать его со шпинделя.

Тщательность и аккуратность на этом этапе — залог безопасной диагностики и дальнейшего ремонта.

Ремонт электрических неисправностей шуруповерта

Электрические поломки — одна из самых распространенных причин неисправностей. Они проявляются в виде медленного вращения, искрения, перегрева, щелчков или полного отказа инструмента. Основные узлы, которые могут выйти из строя: аккумулятор, зарядное устройство, кнопка запуска и электродвигатель. Рассмотрим диагностику и ремонт инструмента пошагово.

Проверка аккумулятора шуруповерта

Аккумулятор заряжен, а шуруповерт не крутит? Прежде всего нужно проверить состояние батареи:

• измерьте напряжение мультиметром. Для разных моделей норма составляет 10,8, 12, 14,4 или 18 В;
• если показатель значительно ниже номинала или отсутствует — аккумулятор неисправен;
• очистите контакты ватной палочкой со спиртом — иногда причина в плохом соединении;
• если проблема не исчезает — батарею нужно заменить или попытаться восстановить.

Ремонт аккумулятора шуруповерта требует опыта работы с электроникой и паяльником. При неправильном обращении возможны короткое замыкание или возгорание.

Читайте также: Как пользоваться шуруповертом? 5 основных правил

Диагностика зарядного устройства

Часто причина неисправности шуруповерта — не в батарее, а в зарядном устройстве. Для проверки:

1. Подключите зарядное устройство к сети и измерьте напряжение на его выходе.
2. Значение должно быть немного выше номинала аккумулятора (например, для АКБ 18 В — около 20 В).
3. Если напряжение отсутствует или занижено — проверьте предохранитель, трансформатор или диодный мост.
4. При обнаружении неисправности — замените элемент или зарядное устройство полностью.

Ремонт кнопки запуска шуруповерта

Кнопка запуска — еще одна типичная точка износа. Для диагностики:

• проверьте ее мультиметром в режиме измерения сопротивления;
• если сопротивление не меняется и не стремится к нулю при нажатии — контакт поврежден;
• очистите контакты мелкозернистой наждачной бумагой и замените кнопку.

Примечание: в сложных профессиональных моделях, например DeWalt DCD710D2, кнопка также отвечает за регулирование оборотов. Для ее замены или ремонта могут понадобиться базовые знания электроники.

Проверка электродвигателя шуруповерта

Признаком проблем с двигателем является потеря мощности, рывки или отсутствие вращения. Действия:

1. Снимите щетки — износ более 60% требует замены.
2. Проверьте пружины прижимного механизма.
3. Осмотрите коллектор: следы оплавления или неровности свидетельствуют о неисправности.
4. Мультиметром измерьте сопротивление обмоток ротора и статора.

Обрыв, короткое замыкание или замыкание на корпус — повод для перемотки, которая проводится только в специализированных мастерских.

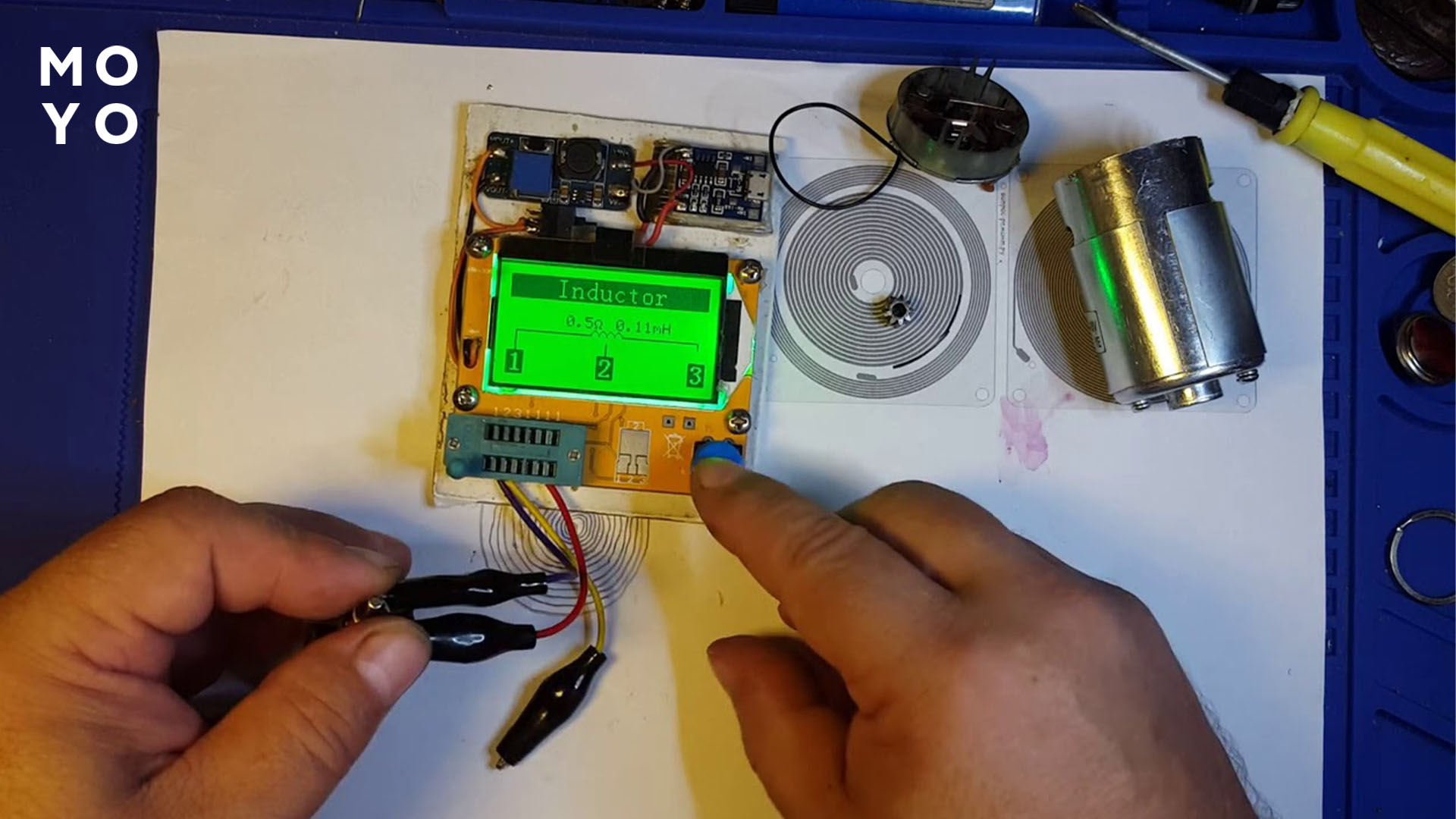

Устранение искрения

Если шуруповерт искрит или слышно характерное потрескивание:

1. Чаще всего это свидетельствует о изношенных щетках — замените их.
2. Искрение также возникает при большой нагрузке — например, при сверлении бетона без ударного режима.
3. В таких случаях рекомендуется снизить нагрузку и использовать инструмент по назначению.

При правильной диагностике и минимальном наборе инструментов (мультиметр, отвертка, спирт, паяльник) устранить электрическую неисправность можно даже в домашних условиях.

Читайте также: ТОП-10 лучших производителей шуруповертов какая марка лучше

Ремонт механических неисправностей шуруповерта

Механические проблемы могут проявляться в виде постороннего шума, вибраций, рывков при вращении патрона. Часто случается, что шуруповерт не крутит под нагрузкой — это типичный симптом износа редуктора или подшипников.

Диагностика редуктора шуруповерта

Ремонт редуктора шуруповерта своими руками возможен. Редуктор — один из самых важных узлов, передающих крутящий момент от двигателя к патрону. Его поломки встречаются часто, особенно в бюджетных моделях:

1. Признаки: хруст, треск, рывки или медленное вращение.
2. Откройте корпус и внимательно осмотрите шестерни — коронную (кольцевую), водило, сателлиты.
3. При износе зубцов или трещинах на пластиковых элементах необходима полная замена редуктора — отдельные шестерни почти не продаются.
4. Если детали целы, очистите их от пыли и старой смазки, после чего нанесите новую.

Совет: при разборке инструмента стоит сделать фото расположения деталей — это облегчит сборку.

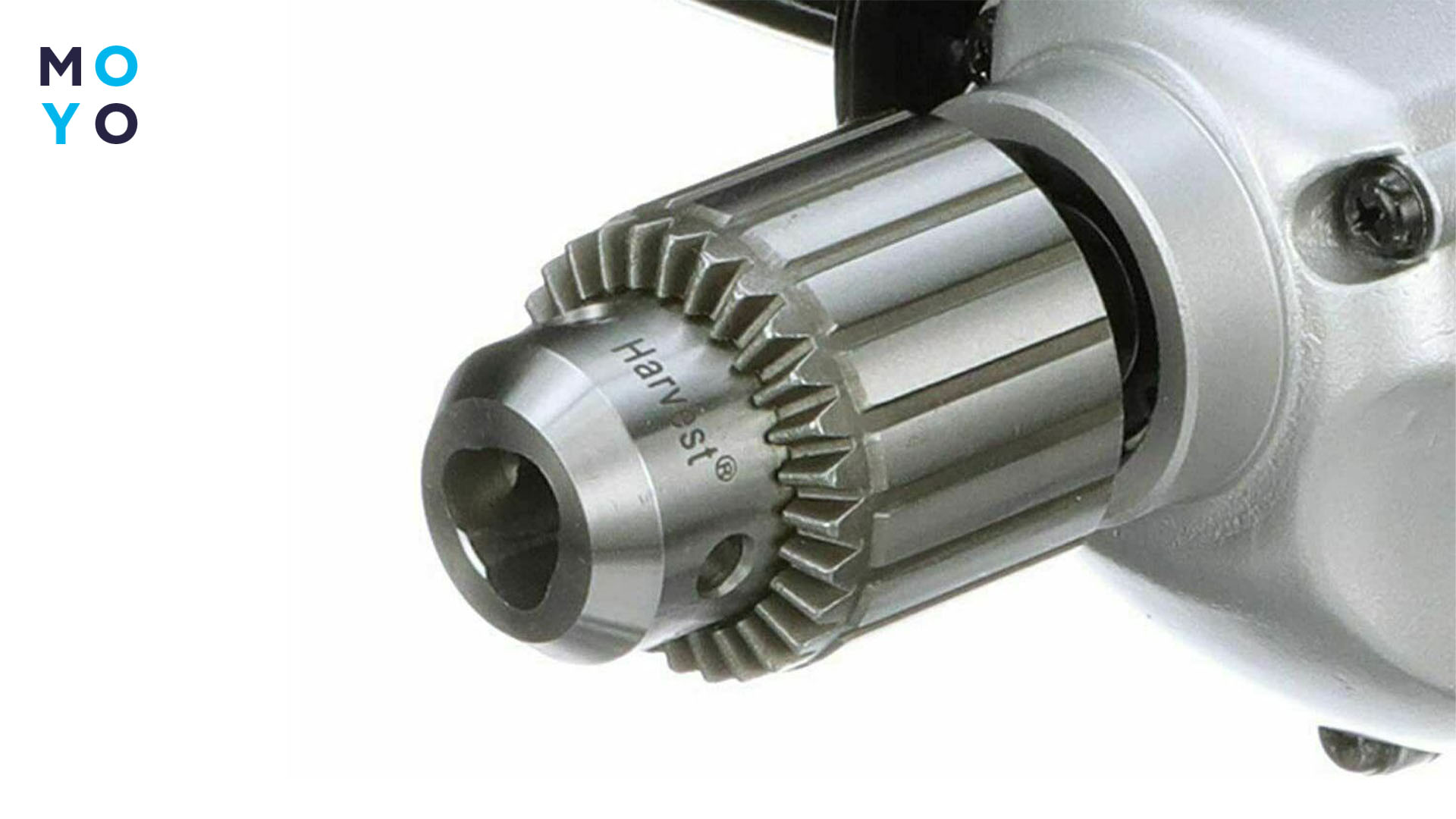

Ремонт патрона шуруповерта

Шуруповерт не крутит патрон по нескольким причинам:

1. Не держит биту или сверло — вероятно, изношены кулачки. Попробуйте разобрать патрон и зачистить кулачки мелкой наждачкой. Если это не помогло, патрон следует заменить, так как внутренние элементы отдельно не продаются.
2. Не удается вытащить биту — часто причина в деформации хвостовика из-за чрезмерной нагрузки. Залейте патрон смазкой типа WD-40 или керосином, дайте постоять несколько минут и аккуратно извлеките биту плоскогубцами.

В более сложных случаях — зажмите патрон в тисках и легкими ударами по бите через мягкую прокладку выбейте ее.

Проверка подшипников и вала

Изношенные или поврежденные подшипники также могут вызывать шум, вибрации и некорректную работу:

1. Чтобы локализовать источник звука, воспользуйтесь металлической трубкой (10–15 мм), как стетоскопом. Приложите ее к разным частям корпуса шуруповерта во время работы.
2. Если слышен хруст или скрежет — это могут быть подшипник или деформированный вал.
3. В случае износа — замените детали. Они доступны для заказа онлайн или в мастерских. Иногда возможно даже улучшение инструмента — например, установка стальных элементов вместо пластиковых в бытовых моделях.

Знание базовых принципов конструкции поможет не только диагностировать, но и самостоятельно устранить механические неисправности шуруповерта, продлив срок его службы.

Читайте также: Как переделать аккумуляторный шуруповерт в сетевой: 3 основных метода

Как собрать шуруповерт после ремонта

После завершения ремонта важно правильно собрать прибор, чтобы он работал стабильно и безопасно.

1. Начните с установки основных компонентов — двигателя, редуктора, пусковой кнопки и муфты скорости. Устанавливайте их строго в предусмотренные места внутри корпуса. Все элементы должны четко входить в свои пазы, без люфтов.
2. Осторожно соедините половинки корпуса, убедившись, что ни одна деталь не сместилась.
3. Закрутите винты крестообразной отверткой, не прикладывая чрезмерного усилия, чтобы не сорвать резьбу и не повредить пластик.
4. Установите патрон и подключите аккумулятор (или сетевой шнур — для сетевых моделей).
5. Проверьте инструмент в работе: включите его, протестируйте вращение, реверс и регулировку скорости, чтобы убедиться, что все функционирует корректно.

Как избежать поломок шуруповерта: советы по эксплуатации

Чтобы ваш шуруповерт служил долго и не требовал частого ремонта, придерживайтесь простых, но эффективных правил:

1. Используйте инструмент только по назначению. Не пытайтесь сверлить бетон или камень обычной моделью без ударного режима — это перегружает редуктор и двигатель.
2. Не превышайте рекомендованное время непрерывной работы. Для бытовых моделей оптимальная продолжительность — до 2–4 часов в день с перерывами, чтобы избежать перегрева.
3. Храните прибор в сухом, хорошо проветриваемом месте. Избегайте влаги и длительного воздействия солнечных лучей, которые могут повредить корпус и электронику.
4. Регулярно обслуживайте аккумулятор. Не допускайте полного разряда — это сокращает его ресурс. Если шуруповерт не используется длительное время, включайте его хотя бы раз в месяц на 10–15 минут.
5. Обслуживайте механическую часть. Периодически смазывайте редуктор литолом, очищайте патрон и вентиляционные отверстия от пыли и грязи.

Эти простые советы помогут сохранить работоспособность инструмента, избежать дорогостоящего ремонта и продлить срок его службы.

Читайте также: Что лучше выбрать - дрель или шуруповерт для дома: 3 критерия выбора

Большинство типичных поломок — неисправный аккумулятор, изношенные щетки, кнопка пуска или редуктор — можно устранить самостоятельно, имея под рукой мультиметр, отвертку и паяльник. Это позволяет сэкономить время и деньги.

Однако, в случае серьезных неисправностей, таких как обрыв обмотки двигателя или деформация вала, лучше обратиться в сервисный центр. Попробуйте предложенные в статье методы и не забудьте протестировать шуруповерт после ремонта, чтобы убедиться в его исправной работе.
