Отходит шлейф экрана на ноутбуке или контакт пропал по другой причине. Пайка и 2 варианта избежать повторной поломки

Шлейф на ноутбуке — это провода, соединяющие комплектующие. В компьютерах используют похожие коммуникации, но в системнике для проводов гораздо больше места, можно без труда дотянуть ленточный кабель от точки «А» к точке «Б». Ноутбучные аналоги могут иметь в одних частях плоское, а в других круглое сечение.

Бережем глаза: Размытое изображение на мониторе — разбираемся с 8 причинами

Виды шлейфов в ноутбуке

В корпусах лэптопов с помощью шлейфов подключены к материнской плате следующие комплектующие:

• Экран. Матричный шлейф относится к наиболее уязвимым коммуникациям, поскольку при каждом открывании-закрывании крышки ноута он сгибается. В месте перегиба со временем может произойти обрыв проводков. Экран перестанет стабильно работать даже при повреждении изоляции. Если отойдет шлейф на ноутбуке — на дисплее будет черный экран или только подсветка.
• Кнопка питания. Если сигнал от отдельно расположенной кнопки питания не поступает на материнскую плату, не получится включить ноутбук. Шлейф, отвечающий за коммуникацию, выходит из строя редко. Возможная причина — влажная уборка привела к просачиванию воды с последующим окислением проводки.
• Веб-камера. Отдельный шлейф для подключения вебки не всегда присутствует в конструкции. В одном пучке проводов могут проходить сигналы для матрицы и камеры.
• Накопитель. В новых ноутбуках присутствуют шлейфы для SSD, более габаритные HHD сейчас в лэптопы не устанавливают.
• Клавиатура и тачпад. Если сломалось устройство ввода, вместо него устанавливают исправное. Новые клавы продаются вместе со шлейфами. С тачпадами аналогичная ситуация.

Матричные шлейфы бывают с разным количеством контактов:

Покупателям в помощь: MPRT в мониторе — о важности 1 мс в характеристиках

Как определить, что поврежден шлейф

Если где-то появляется-пропадает контакт, это видно при закрывании-открывании крышки. Картинка будет периодически исчезать и появляться в зависимости от положения верхней части ноутбука. Также могут возникать и исчезать помехи. Прочие признаки неисправности: мерцание, полосы, проблемы с цветами в изображении. Даже при слабеньких симптомах не стоит затягивать с ремонтом, поскольку без починки на положительную динамику рассчитывать не приходится. Само не рассосется.

Если на экране ноутбука ничего не видно, подсвечивают фонариком. Этот способ помогает диагностировать неработающую подсветку. Если причина только в ней, при свете фонарика будет виден ход загрузки ОС.

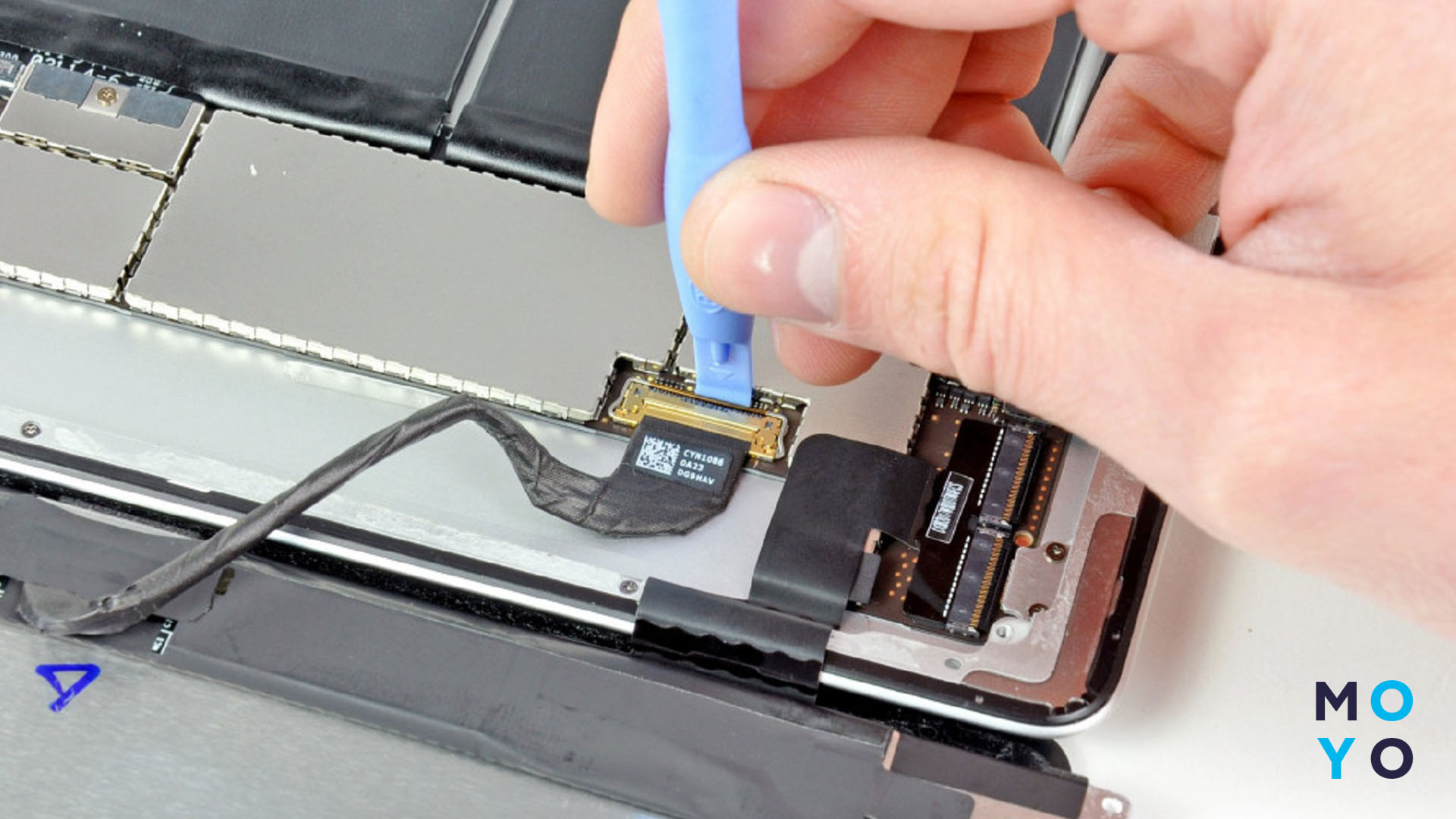

Признак того, что шлейф экрана полностью отошел от разъема достаточно очевиден: полное отсутствие изображения. Картинка не появляется при любом положении крышки ноута. Аналогичные признаки могут сопровождать неисправность видеокарты или матрицы экрана лэптопа. Один из вариантов диагностики:

1. Подключить к ноуту внешний монитор. Если на дисплее все отображается корректно, видеокарта исправна.
2. На этом этапе понадобится исправная матрица или рабочий шлейф от другого ноутбука. Желательно в качестве донора использовать родственную модель забарахлившего лэптопа. Если подсоединить матрицу, подключение которой отличается распиновкой, может случиться замыкание, влекущее дорогостоящий ремонт. Перед подключением исправной детали нужно обязательно отключить батарею. Если после замены панель показывает изображение, виновата деталь, вместо которой использовалась заведомо исправная.

Сервисный вариант диагностики — проверка целостности проводков с помощью тестера шлейфов матриц.

Разбираемся с видеокартой: Отвал видеочипа — 3 способа борьбы с напастью

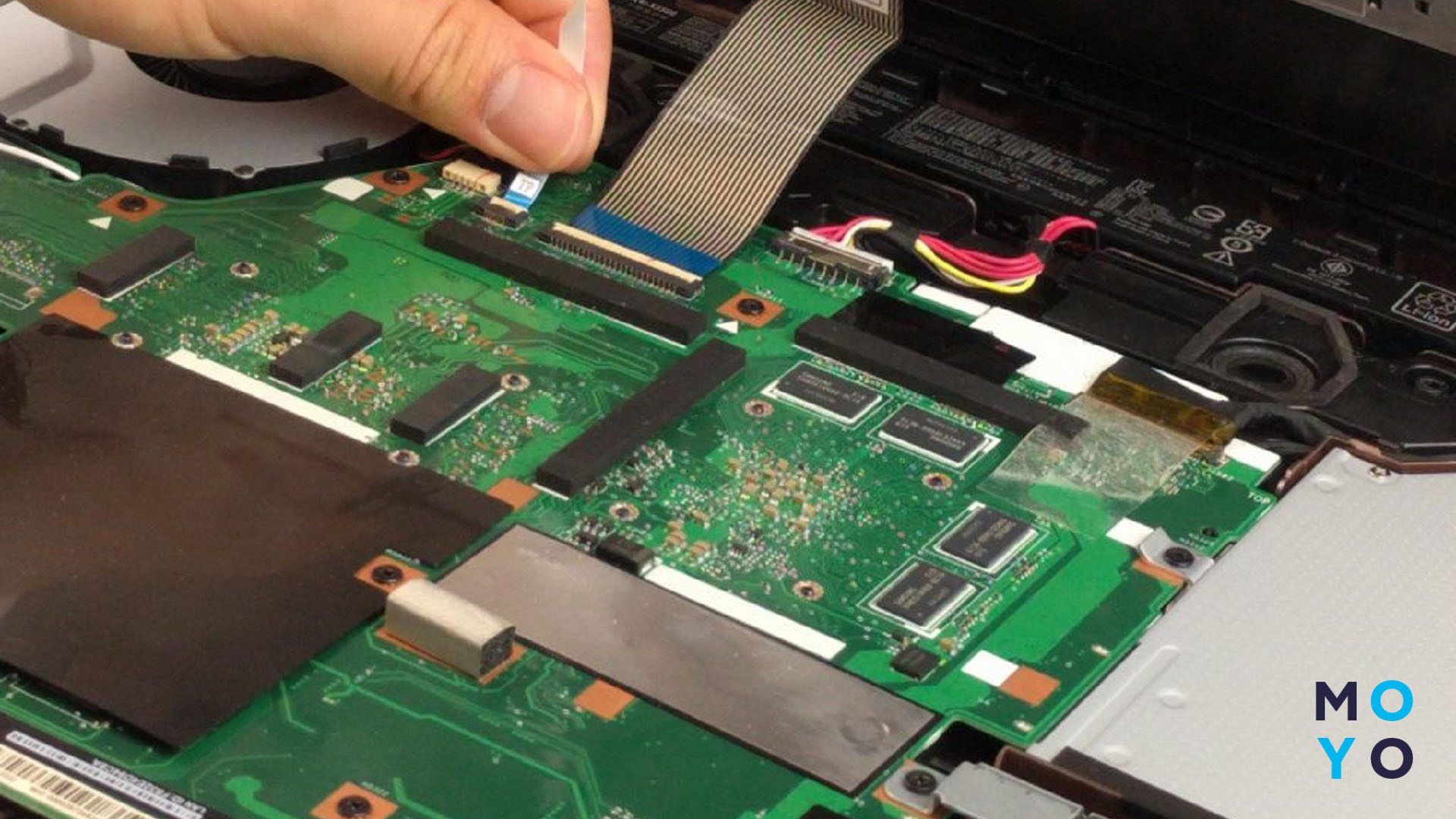

Как починить шлейф на ноутбуке

Оптимальный вариант — замена шлейфа на новый. К пайке обычно прибегают, когда нет возможности ждать, пока доставят запчасть для замены из другой страны. Пайка тоненьких жил кабеля — довольно деликатная процедура. Стандартный ремонт не является лучшим решением еще и по причине нагрузки на место повреждения при открывании-закрывании крышки.

Как починить поврежденный шлейф на ноутбуке, чтобы он не вышел из строя через неделю или месяц? Возможные варианты:

1. После пайки немного по-другому расположить кабель. Отвести поврежденный участок от места, которое подвергается нагрузке при изменении положения крышки лэптопа. Вариант проходит, если у кабеля есть запас длины.
2. Вырезать поврежденный участок кабеля плюс пару-тройку сантиметров с двух сторон и заменить его донорским сегментом. Места пайки не будут подвергаться нагрузке при сгибании.

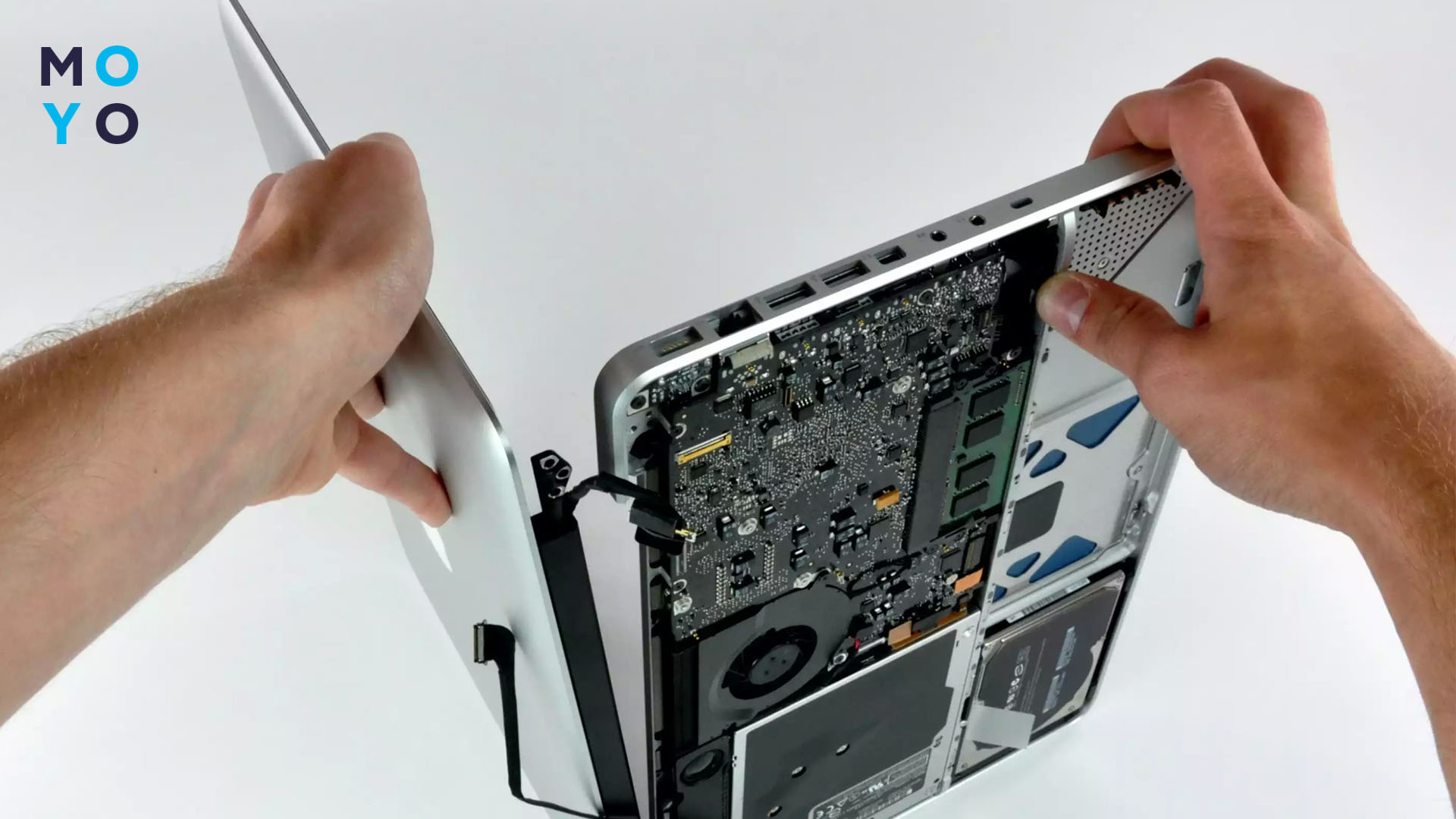

В редких случаях причина поломки связана с неисправностью петли. Деформация механизма открывания-закрывания приводит к надрыву шлейфа или страдает разъем на материнской плате. В таком случае приходится решать две проблемы вместо одной.

Интересная статья: Как настроить HDMI CEC и давать команды на 2-3 устройства с одного пульта

Как не допустить отхождение шлейфа

Чтобы избежать повреждений, связанных с проводными коммуникациями, не допускают попадания жидкостей в корпус лэптопа. Пить чай, кофе, пиво или другие напитки за ноутбуком — плохая привычка.

Если покупать подержанный ноут, обращают внимание на петли. Они должны работать без затруднений. При видимых признаках ремонта в местах стыковки крышки и нижней панели целесообразнее отказаться от покупки. Лучше купить новую технику. Пока она не выработает свой ресурс, с вероятностью 99% шлейф экрана не будет отходить на ноутбуке. Разве что если залить жидкостью или подключить лэптоп к сомнительному блоку питания.

В заключение несколько слов о самостоятельном ремонте. После просмотра тематических роликов из интернета может возникнуть ощущение, что спаять кабель просто. Однако для любителя это далеко не так. К тому же придется разбирать ноутбук, могут возникнуть сложности на этапе диагностики. В сервисе для определения неисправностей имеется соответствующее оборудование — тот же тестер шлейфов. Это не обычный мультиметр, а прибор, который индикацией показывает токопроводимость каждого из проводков кабеля.
