Підключення оптоволокна до роутера – 2 способи та технічні нюанси

Для оптоволоконного інтернету не завжди потрібний новий роутер. Часто достатньо увімкнути наявний через спеціальний термінал. Інший варіант – використовувати маршрутизатор з підтримкою GPON. Це може бути ігрова або інша модель, якщо вона має сумісне обладнання. Розбираємось, як підключається оптоволокно до роутера, яке обладнання знадобиться й що погодити з провайдером.

Наявність гігабітних портів

При підключенні оптоволокна швидкість інтернету може обмежувати домашнє обладнання. Для тарифу 1 Гбіт/с необхідно перевірити три характеристики:

1. Роутер. Порти Ethernet WAN для підключення до термінала та LAN для комп'ютера повинні підтримувати 1 Гбіт/с. Важливою є продуктивність приладу, особливо при використанні PPPoE.
2. Оптичний термінал. При підключенні через ONU/ONT його Ethernet-порт теж має бути гігабітним.
3. Комп'ютер. Для проводового з'єднання потрібна мережна картка з підтримкою 1 Гбіт/с. При підключенні Wi-Fi діють інші обмеження.

У бюджетного TP-Link TL-WR841N порти розраховані на 100 Мбіт/с. Навіть з гігабітним тарифом отримати через нього більше цієї швидкості не вийде. Для інтернету швидше за 1 Гбіт/с знадобиться обладнання з портами 2,5 Гбіт/с або вище.

Легко й швидко: Як скинути роутер до заводських налаштувань – 2 способи й що робити після скидання

Стандарт Wi-Fi

Навіть за гігабітного тарифу швидкість по Wi-Fi може бути значно нижчою. Вона залежить від стандарту бездротового зв'язку, відстані до маршрутизатора, перешкод і характеристик підключеного пристрою.

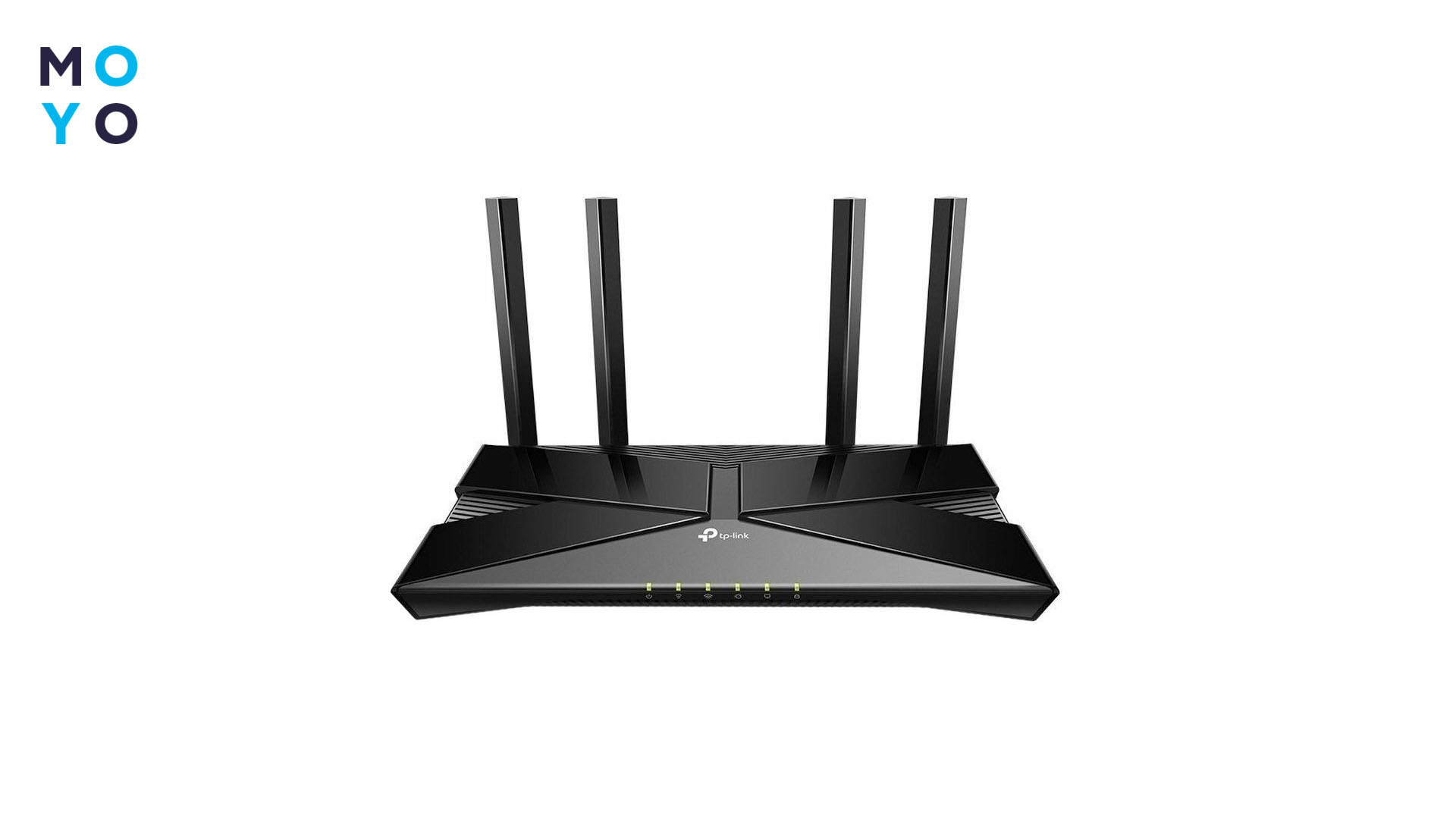

Дводіапазонний TP-Link Archer C6 підтримує Wi-Fi 5. Його заявлена ​​швидкість з'єднання на частоті 5 ГГц досягає 867 Мбіт/с. Роутер 6 покоління TP-Link Archer AX23 підтримує Wi-Fi 6 і розрахований на 1201 Мбіт/с у тому діапазоні. Це теоретичні показники бездротового з'єднання. Фактична швидкість передачі даних буде нижчою.

Основні відмінності стандартів представлені у таблиці:

На коробках ці моделі позначені як AC1200 та AX1800. Числа складаються з максимальних швидкостей різних діапазонів. Один ноутбук не отримає 1200 чи 1800 Мбіт/с лише тому, що така цифра вказана у назві.

Для стримінгу та інших завдань, що вимагають високої швидкості, краще діапазон 5 ГГц при сильному сигналі. На частоті 2,4 ГГц сигнал краще проходить через перешкоди, але це діапазон частіше перевантажений сусідніми мережами. Чим далі пристрій від маршрутизатора, тим слабший сигнал.

Купувати Wi-Fi 7 тільки заради гігабітного тарифу необов'язково. Спочатку варто перевірити, який стандарт підтримують ноутбук і смартфон. Якщо пристрої працюють лише з Wi-Fi 5, заміна маршрутизатора не дозволить їм використовувати всі можливості Wi-Fi 6 або 7.

Цікава стаття: Як оновити прошивку роутера – 2 методи й правильна підготовка

Тип підключення

Під’єднати оптоволокно можна двома способами: через окремий термінал, до якого приєднують звичайний роутер, або через маршрутизатор із сумісним оптичним модулем. Вибір залежить від технології підключення й вимог провайдера.

Через термінал ONU/ONT

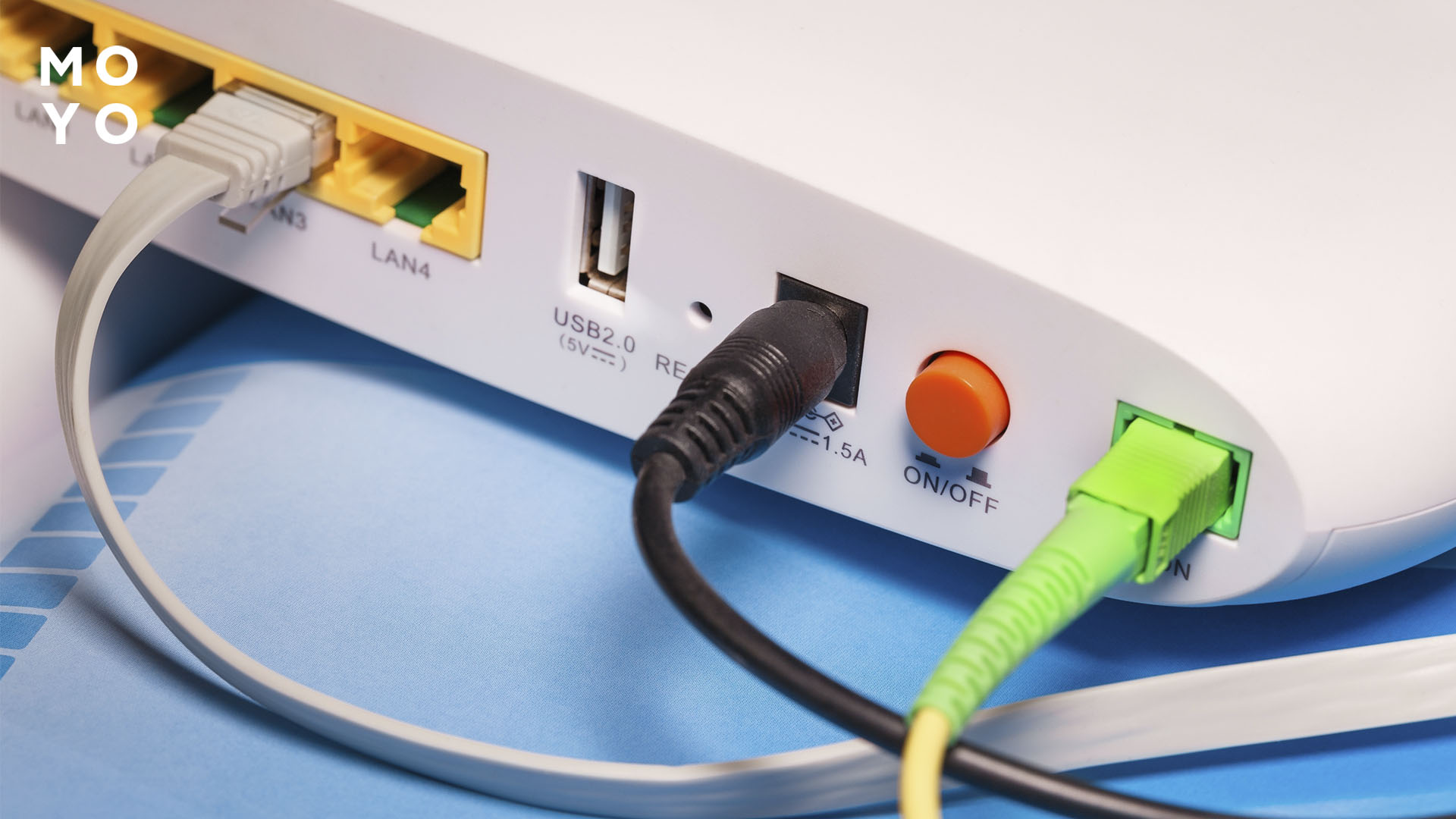

Провайдер заводить оптоволоконний кабель у квартиру та підключає його до термінала. Пристрій перетворює оптичний сигнал на електричний і передає дані на роутер по кабелю Ethernet.

Термінал можна купити чи орендувати у провайдера. Варто заздалегідь уточнити вартість, умови обслуговування й можливість використання власного пристрою. При відключенні електрики резервне живлення потрібно терміналу та маршрутизатору.

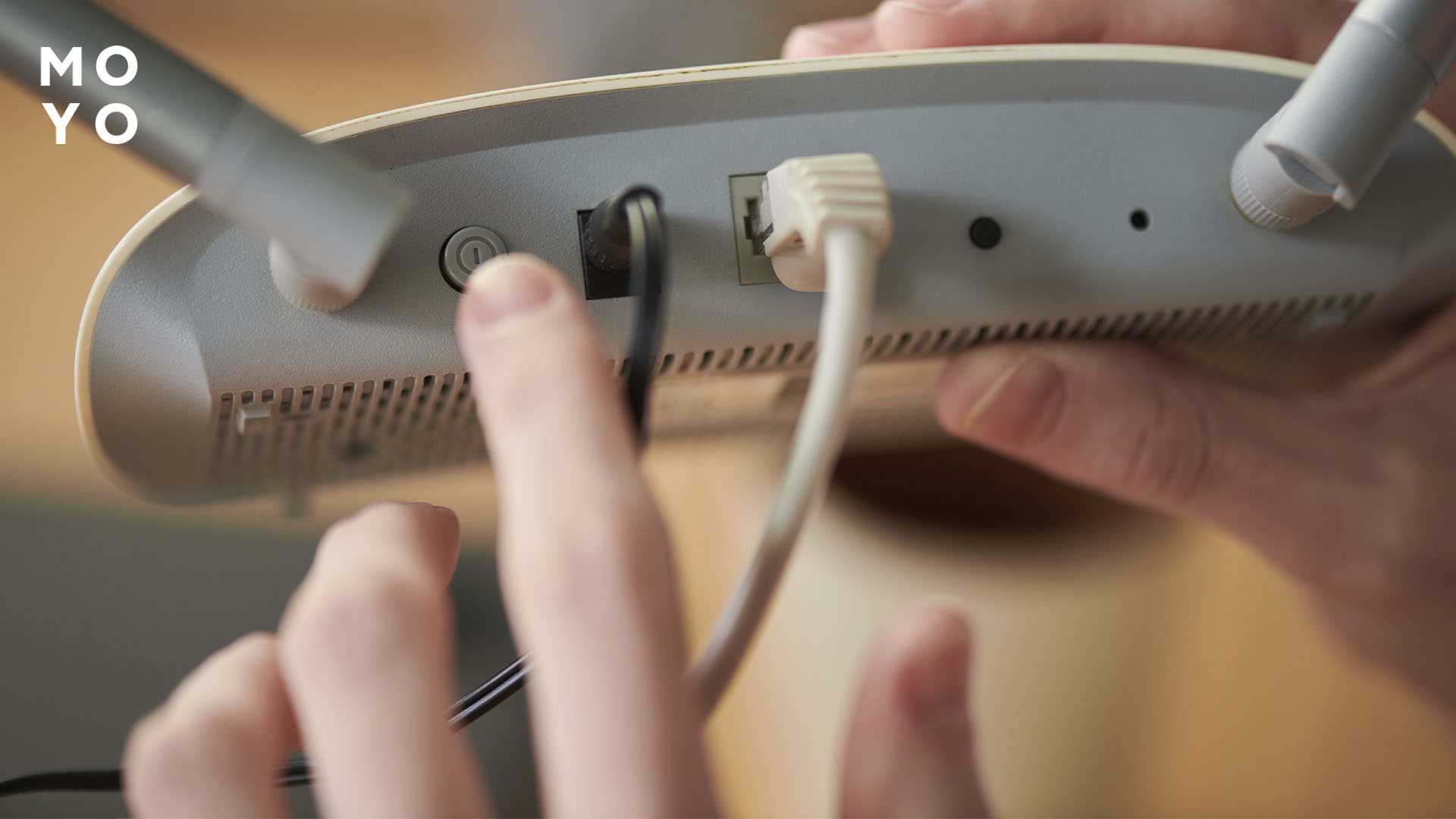

Через роутер з оптичним модулем

Альтернатива – потужний маршрутизатор із SFP-портом. Однак одного роз'єму недостатньо. Для мережі GPON буде потрібний сумісний ONU SFP-модуль, який виконує функції оптичного термінала.

Перед покупкою необхідно уточнити у провайдера технологію підключення та список сумісного обладнання. Модуль повинен підтримувати маршрутизатор і мережу оператора. Крім того, провайдер повинен дозволити його використання й за необхідності зареєструвати у своїй мережі. Якщо застосовується інша технологія, вимоги до оптичного модуля відрізнятимуться.

У першому випадку можна залишити наявний роутер. У другому окремий термінал не потрібен, але сумісність устаткування потрібно перевірити заздалегідь.

Розбираємось з герцовкою: Як перемикнути роутер з частоти 2,4 на 5 ГГц – де це налаштовується й що вибрати

Як приєднати оптоволокно до роутера

Спочатку звертаються до провайдера. Потрібно перевірити доступність оптоволокна за адресою, дізнатися про вартість встановлення та уточнити, чи можна використовувати власний роутер. Якщо оператор надає термінал із Wi-Fi, окремий маршрутизатор може не знадобитися.

Оптичний кабель прокладають і підключають фахівці. Вони встановлюють роз'єм, налаштовують обладнання й перевіряють сигнал. Користувач може самостійно під’єднати звичайний маршрутизатор до готової лінії та настроїти інтернет.

Порядок дій наступний:

• Приєднати обладнання
  При використанні термінала ONU/ONT мережевий кабель вставляють у його Ethernet-порт, а інший кінець – у WAN-порт роутера. Останній зазвичай виділений кольором чи підписаний Internet. Якщо термінал має кілька портів LAN, потрібно уточнити у монтажника, який з них активований. Обидва пристрої підключають до живлення. При другому способі сумісний оптичний модуль встановлюють у SFP-порт маршрутизатора. Його підключення й активацію заздалегідь узгоджують з провайдером.
• Отримати налаштування у провайдера
  Потрібно дізнатися про тип підключення: динамічний IP (DHCP), PPPoE або статичний IP. Для PPPoE потрібні логін і пароль, для статичної адреси – параметри мережі. Деякі оператори також використовують VLAN. Якщо термінал вже налаштований як роутер, ці дані не потрібні для другого пристрою.
• Налаштувати маршрутизатор
  Підключаються до нього через Wi-Fi або мережний кабель. Відкривають браузер і вводять адресу панелі керування, вказану на наклейці пристрою або в інструкції. У розділі Internet або WAN вибирають тип з'єднання та за необхідності вводять отримані дані. Якщо термінал вже виконує функції роутера, другий пристрій можна перевести в режим точки доступу, якщо він передбачений виробником.
• Перевірити з'єднання
  Спочатку підключають комп'ютер до маршрутизатора мережним кабелем і перевіряють доступ до інтернету. Якщо вебсайти не відкриваються, дивляться на індикатори обладнання. Червоний або миготливий LOS на багатьох терміналах вказує на проблему оптичного сигналу. У такому разі звертаються до провайдера. Якщо сигнал є, але інтернету немає, перевіряють налаштування WAN. Коли дротове з'єднання працює, а бездротове ні, перевіряють налаштування Wi-Fi.

При відключеннях електрики терміналу та роутеру знадобиться резервне живлення. Підійде компактне ДБЖ із виходами постійного струму. Його напруга, полярність роз'ємів і потужність повинні відповідати вимогам обладнання. Для оцінки часу автономної роботи враховують місткість акумулятора й сумарне енергоспоживання пристроїв.

Перед покупкою ДБЖ варто уточнити, чи працює мережа провайдера без електрики. Якщо обладнання знеструмлено, резервне живлення домашнього пристрою не забезпечить доступ до інтернету.

В тему: Вай Фай без світла – 5 способів залишитися онлайн під час відключень

Технічні нюанси

Замість ДБЖ роутер та оптичний термінал можна живити від повербанків. Для обладнання на 9 або 12 В знадобиться кабель-перехідник із перетворювачем напруги, якщо повербанк не видає необхідне. Але не всі банки здатні одночасно заряджатися й живити техніку. Деякі переривають подачу електрики під час перемикання на акумулятор. У такому разі пристрої перезавантажаться, а інтернет тимчасово пропаде.

Для оптоволоконного підключення не обов'язково купувати дорогий тридіапазонний роутер. Важливо правильно вибрати місце встановлення. Технологія Beamforming допомагає приладу спрямовувати радіосигнал у бік підключених пристроїв, але не замінює правильне розміщення обладнання. Якщо сигнал погано сягає далеких кімнат, розширити покриття допоможе Mesh-система. Її вузли розміщують так, щоб між ними зберігався стійкий зв'язок.

Місце для термінала краще визначити до приходу монтажників. Варто заздалегідь уточнити, чи прокладка кабелю всередині квартири входить у вартість підключення. Якщо ні, можна домовитись про цю роботу окремо. При самостійному кріпленні оптоволокна важливо уникнути трьох помилок.

Перша – надто різкі вигини. Вони можуть послабити оптичний сигнал або пошкодити кабель, особливо біля роз'ємів і поворотів. Допустимий радіус згину залежить від конструкції кабелю. Його краще уточнити у монтажника.

Друга – прокладка кабелю в натяжку. Якщо термінал доведеться пересунути, натягнутий провід може зашкодити. Біля обладнання залишають невеликий запас довжини. Зайвий кабель укладають вільними кільцями без різких перегинів.

Третя – неправильне кріплення. Металеві скоби, сильне стискання й випадкові удари можуть пошкодити волокно всередині оболонки. Для прокладки використовують кабель-канали або кліпси, які не перетискають провід. Обережно закріплюють кабель на кутах і біля дверних отворів.

Необхідний запас довжини краще узгодити під час встановлення. Якщо пізніше потрібно подовжити оптоволокно, може знадобитися зварювання та повторний виклик фахівця.

Не варто без потреби від'єднувати оптичний кабель від термінала. Пил на торці гнізда погіршує з'єднання. Дивитися всередину роз'єму або торець волокна також не можна. Невидиме оптичне випромінювання є небезпечним для зору.
