Як приєднати передню панель до материнської плати у 3 етапи

До материнки підключають безліч електропроводів. Приєднують живлення плати та процесора, конектять охолодження й підсвічування. Новачку складно розібратися, куди підключати дроти від передньої панелі корпусу. Далі – про те, як під’єднати дроти кнопок живлення та включення до материнської плати. А також про підключення індикаторів і портів.

Основні роз'єми фронтальної панелі та відповідні штекери

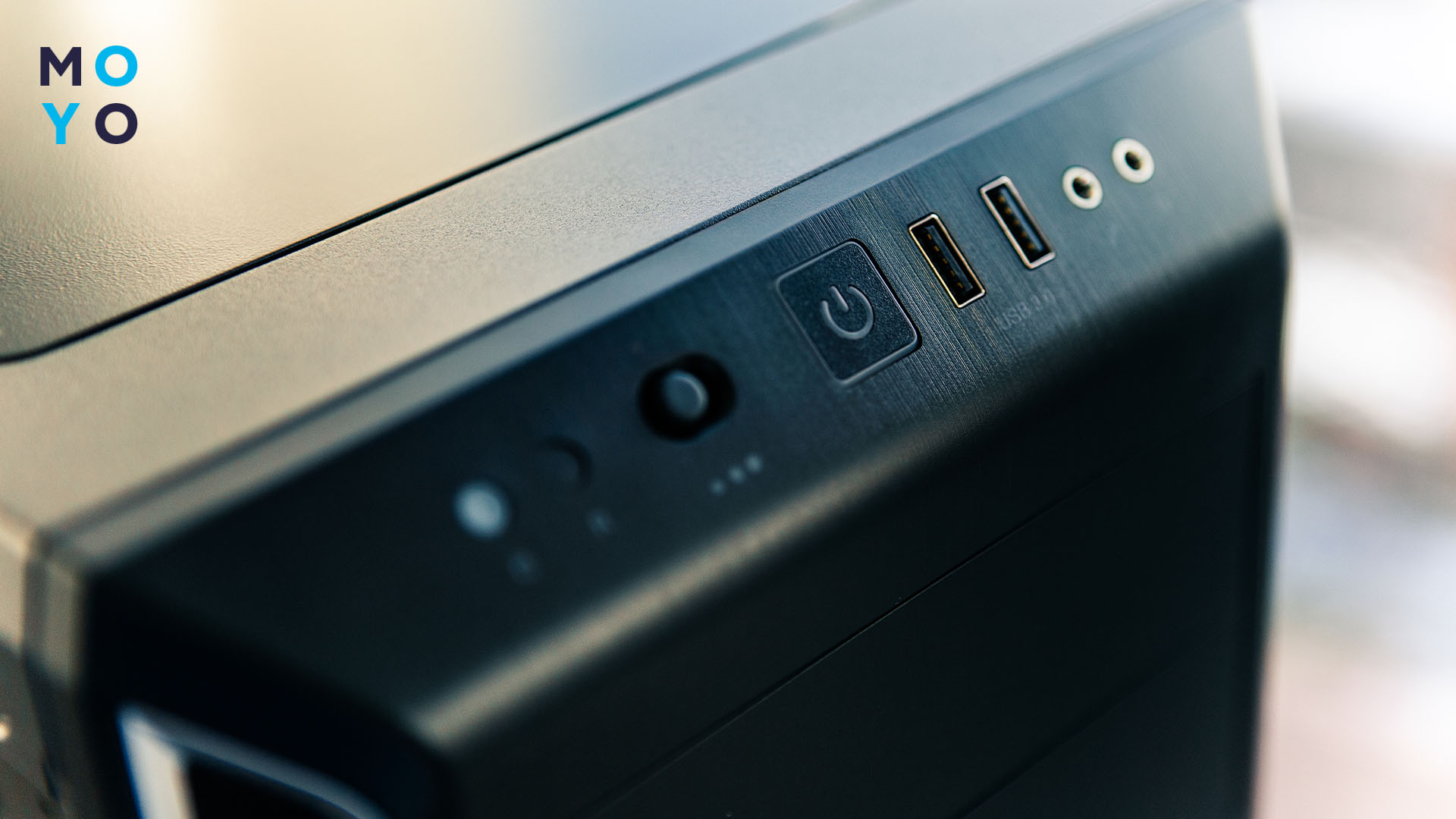

На корпусі ПК є кнопки для запуску й перезавантаження, світлодіоди індикації, роз'єми для підключення навушників і мікрофона. Для підключення зовнішніх накопичувачів розміщено порти Usb. Кнопку включення приєднують до материнки обов'язково. Решта теж стане в пригоді, спростить роботу на комп'ютері.

Для підключення індикаторів і кнопок на материнці є F-роз'єм. На ньому 9-20 контактів, залежно від моделі плати. Найбільш поширений варіант – 9-піновий. Найширший 20-піновий роз'єм оснащений 4 контактами для приєднання спікера. Speaker – це пискалка, динамік, що видає звукові сигнали, за якими судять про стан компонентів, проводять діагностику.

Порівняння між штекерами та роз'ємами для 9-пінової конфігурації:

• Power SW для включення комп'ютера – піни 6 і 8;
• Reset SW для перезавантаження – піни 5 та 7;
• HDD LED для індикації роботи диска (вінчестера або SSD) – піни 1 й 3;
• Power LED для індикації живлення – піни 2 і 4.
• Резерв – пін 9.

Нумерація йде з лівого нижнього кута нагору, потім з другого піна нижнього ряду. У нижньому ряду непарні контакти, у верхньому – парні.

У комплектацію материнки може входити адаптер, в який під'єднують дроти для подальшого підключення до F-роз'єму. Це прискорює збирання ПК.

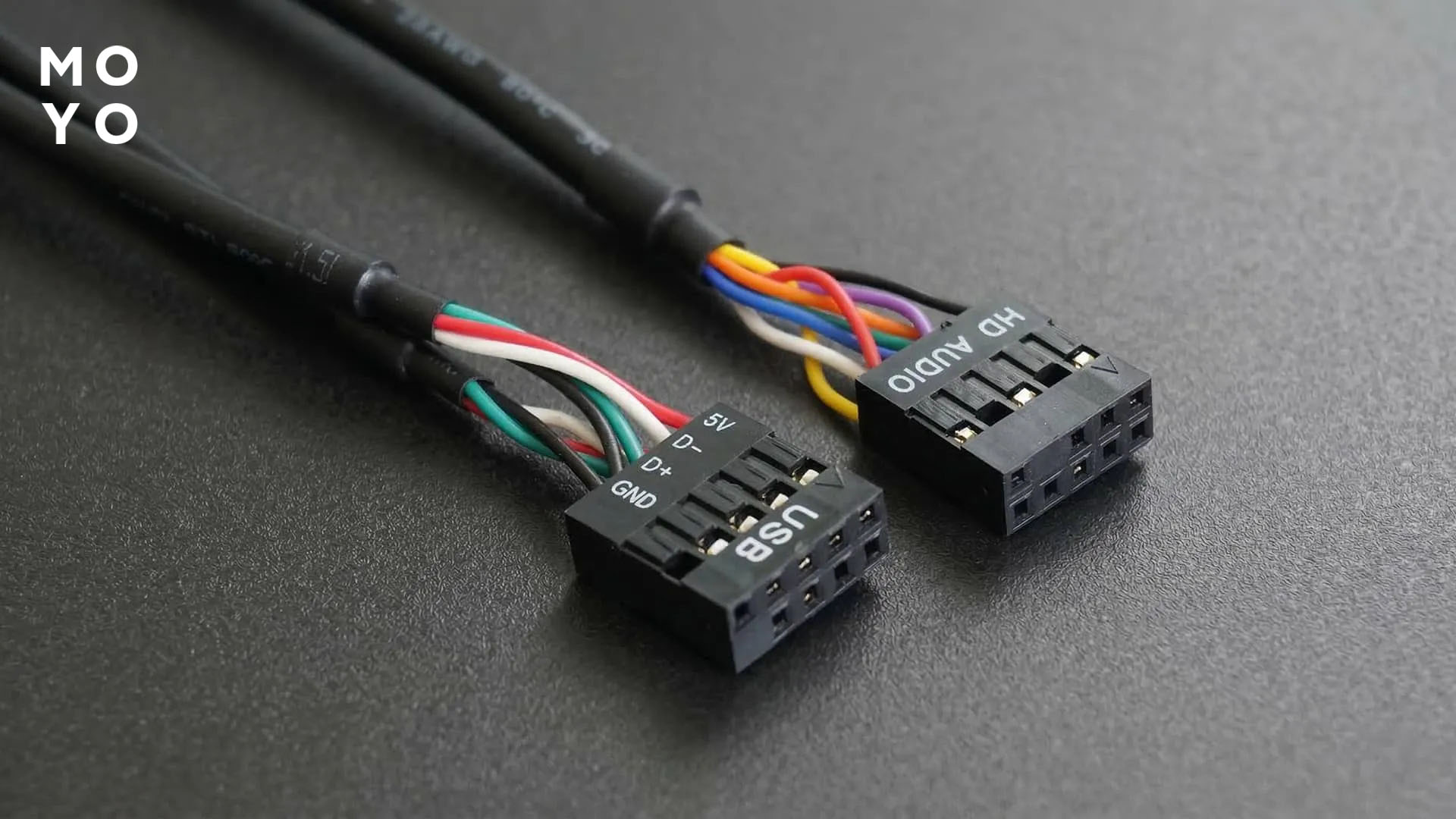

Дроти навушників і мікрофона підключають до роз'єму AUDIO. Роз'єм для USB 2.0 легко знайти за маркуванням USB1 або USB2. Штекер для USB 3 вставляють у конектор із «3».

Порт Type C на панелі трапляється рідко. За його наявності шукають майданчик без штирів, підпис на якому закінчується на _С, _Е, 10G або 20G.

Варіанти для ноутбуків: eMMC або SSD: що краще – порівняння за 5 критеріями

Підготовка до підключення

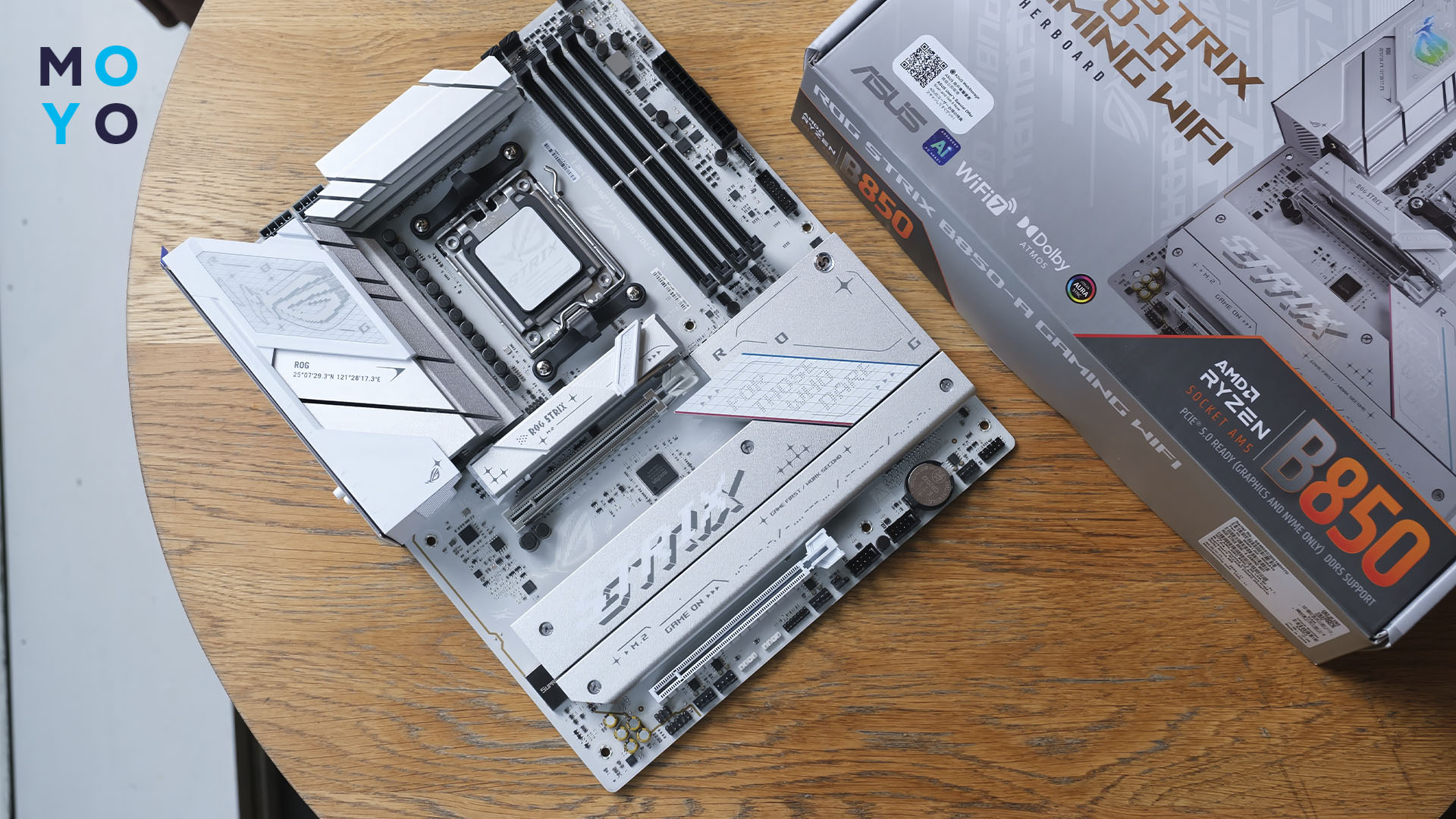

На попередньому етапі шукають всі необхідні роз'єми на материнці. Вони внизу й праворуч. У разі труднощів дивляться схеми у технічній документації плати. Конектори співвідносять з прорізами на внутрішній стіні корпусу, продумують кабель-менеджмент. Правильно розташовані дроти та шлейфи спрощують очищення системника від пилу.

Перед перевіркою підключення комп'ютер відключають від мережі. Потім знімають статичну електрику, торкнувшись батареї опалення. Елементарні заходи безпеки допомагають уникнути проблем.

Варіанти для процесора та відеокарти: Як поміняти термопасту – 3 інструкції

Як приєднати передню панель покроково

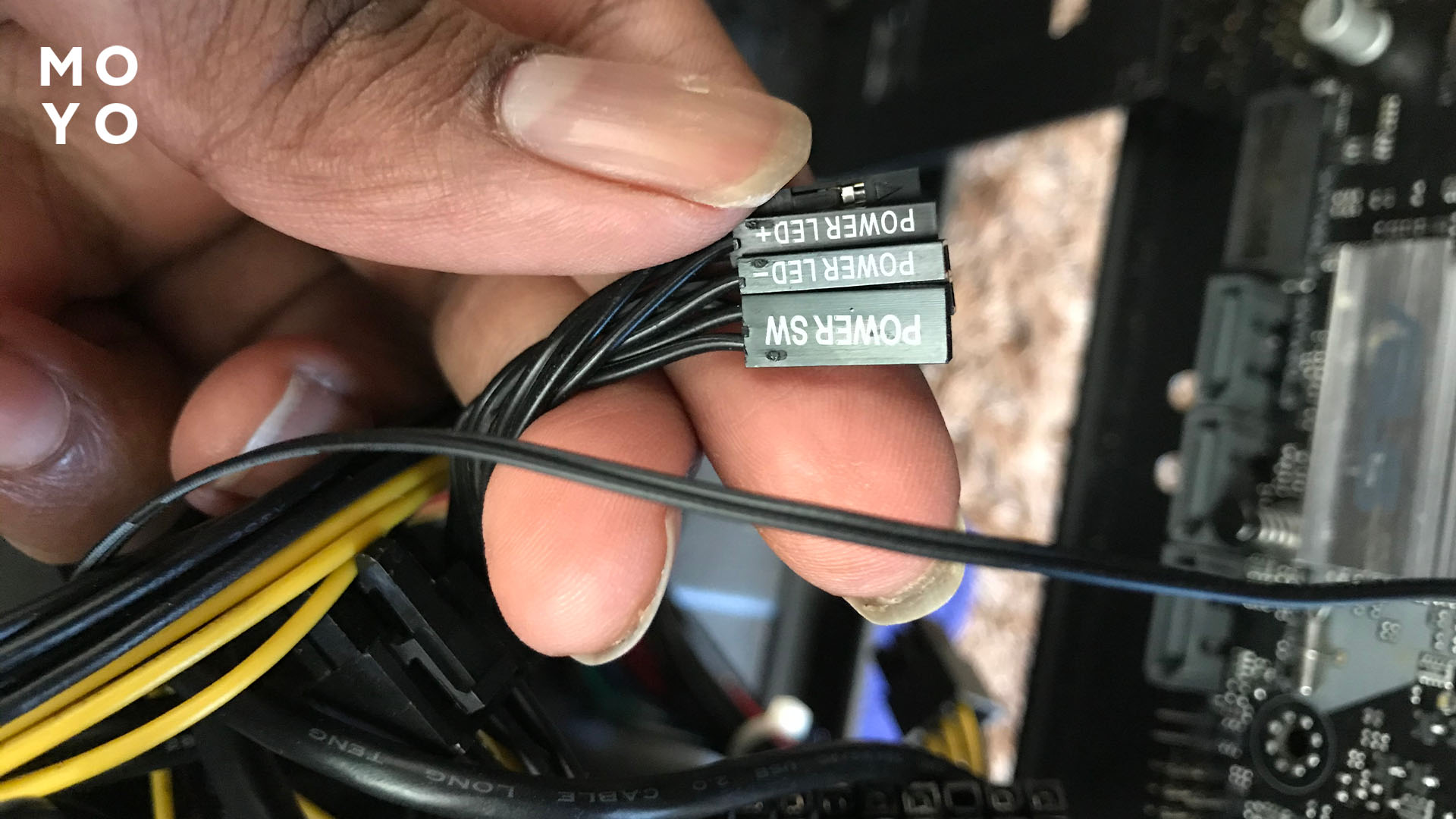

Коли підписи на штекерах збіглися з контактами F_PANEL, залишається лише увімнути дроти:

1. Кнопки перезавантаження й живлення підключають без урахування полярності.
2. Індикації живлення та диска приєднують з урахуванням полярності. На штекерах можуть бути «+» і «-». За їх відсутності орієнтуються на трикутник, що означає «+» або білий дріт, який завжди є мінусовим. Дроти індикатора жорсткого диска можуть йти парою або окремо.
3. Дріт для підключення акустики з'єднують з аудіороз'ємом. Вставити штекер не тією стороною не вийде – не влізе. З Usb аналогічна ситуація.

При акуратному підключенні передньої панелі до материнської плати можна не побоюватися несправності. При помилці з полярністю індикація не працюватиме. Головне – не погнути штирі.

Цікава стаття: TPM: як включити та перевірити результат 4 способами

Особливості різних корпусів і плат

Приклади F-роз'ємів:

До формфактора та виробника материнки розподіл контактів жорстко не прив'язаний. Так, плати компанії ASUS мають F-роз'єми PANEL з 9, 15 і 17 контактами.

Не зважаючи на різноманітність варіантів, розібратися у підключенні праці не складає. Особливо коли підписані штекери й роз'єми на материнці.

В тему: ASUS TUF Gaming B550M Plus: огляд материнки у 7 розділах

Корисні поради для новачків

Штекери в F-роз'єм вставляють послідовно. Рухатися треба, не перескакуючи через піни, які мають бути зайняті. Такий порядок дозволяє уникнути незручностей, пов'язаних із залученням контактів між двома зайнятими парами штирів. В іншому послідовність підключення довільна.

У разі несправності кнопки включення на старому комп'ютері виправляють ситуацію перекиданням дротів. Звільняють піни кнопки та вставляють у них штекер із ресетом. Для увімкнення ПК користуються ресетом до виправлення несправності або на постійній основі.

Розібралися, як під’єднати передню панель до материнської плати. Це під силу будь-якому користувачеві. Новачку потрібно лише трохи вдатися в тему. Після правильного приєднання дротів F-панель запрацює. Можна використовувати її для підключення флешок, зовнішніх дисків, навушників. F-панель позбавляє необхідності зайвий раз добиратися до тильного боку корпусу, що буває важко. Особливо коли системник під столом.
