Які термопрокладки потрібні для відеокарти – 4 критерії вибору

Для відведення зайвих градусів від відеоадаптерів використовують термопасту, термопрокладки, теплові шайби та інше. Система охолодження перестає справлятися за кілька років після покупки. Не гарантійну картку під час перегріву та інших проблем користувачі обслуговують самостійно або оплачують послуги сервісної організації. В обох випадках корисно розібратися, які термопрокладки для відеокарти є оптимальними, на що потрібно звертати увагу при підготовці до заміни розхідників.

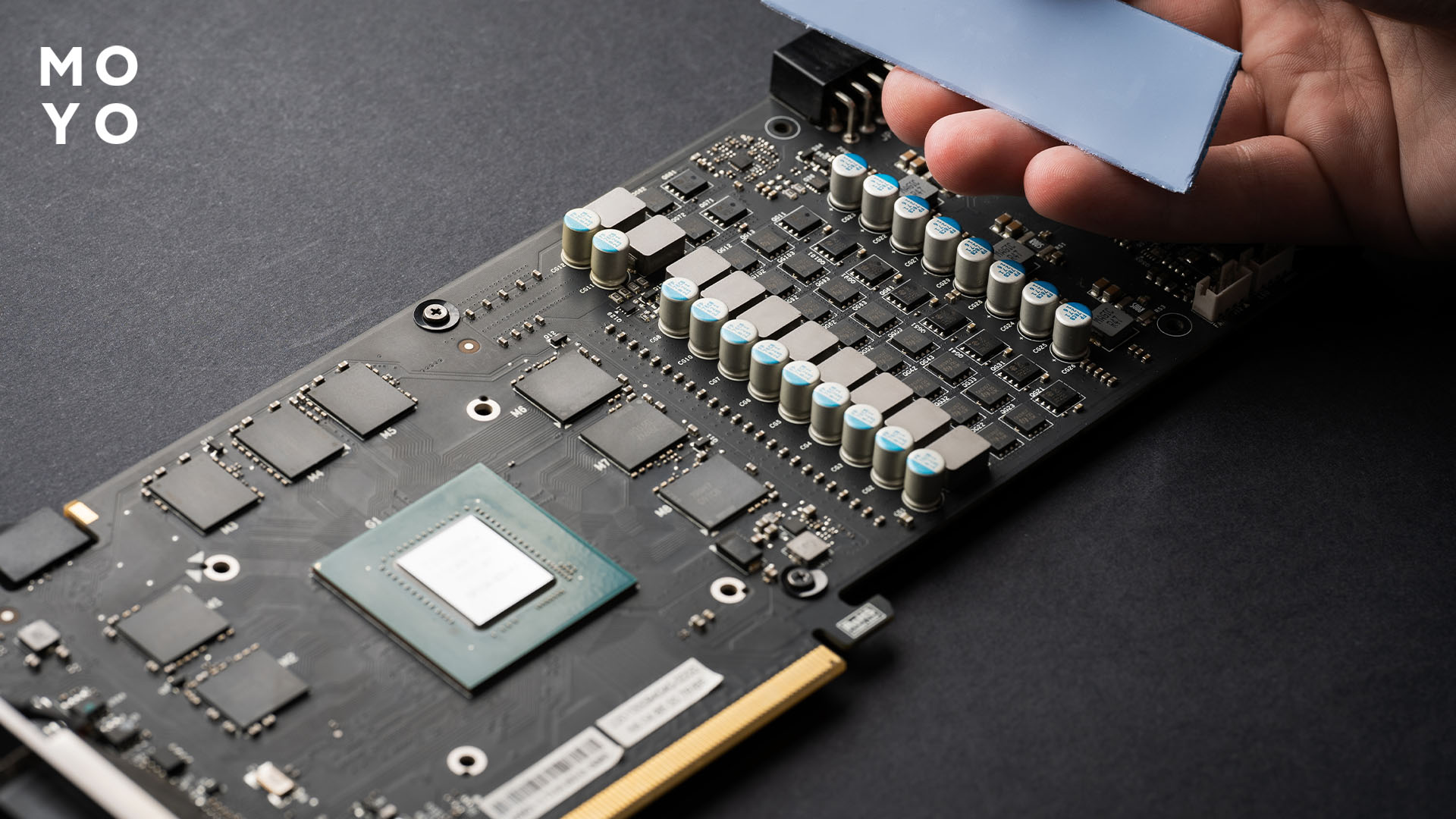

Що таке термопрокладки та де вони використовуються у відеокарті

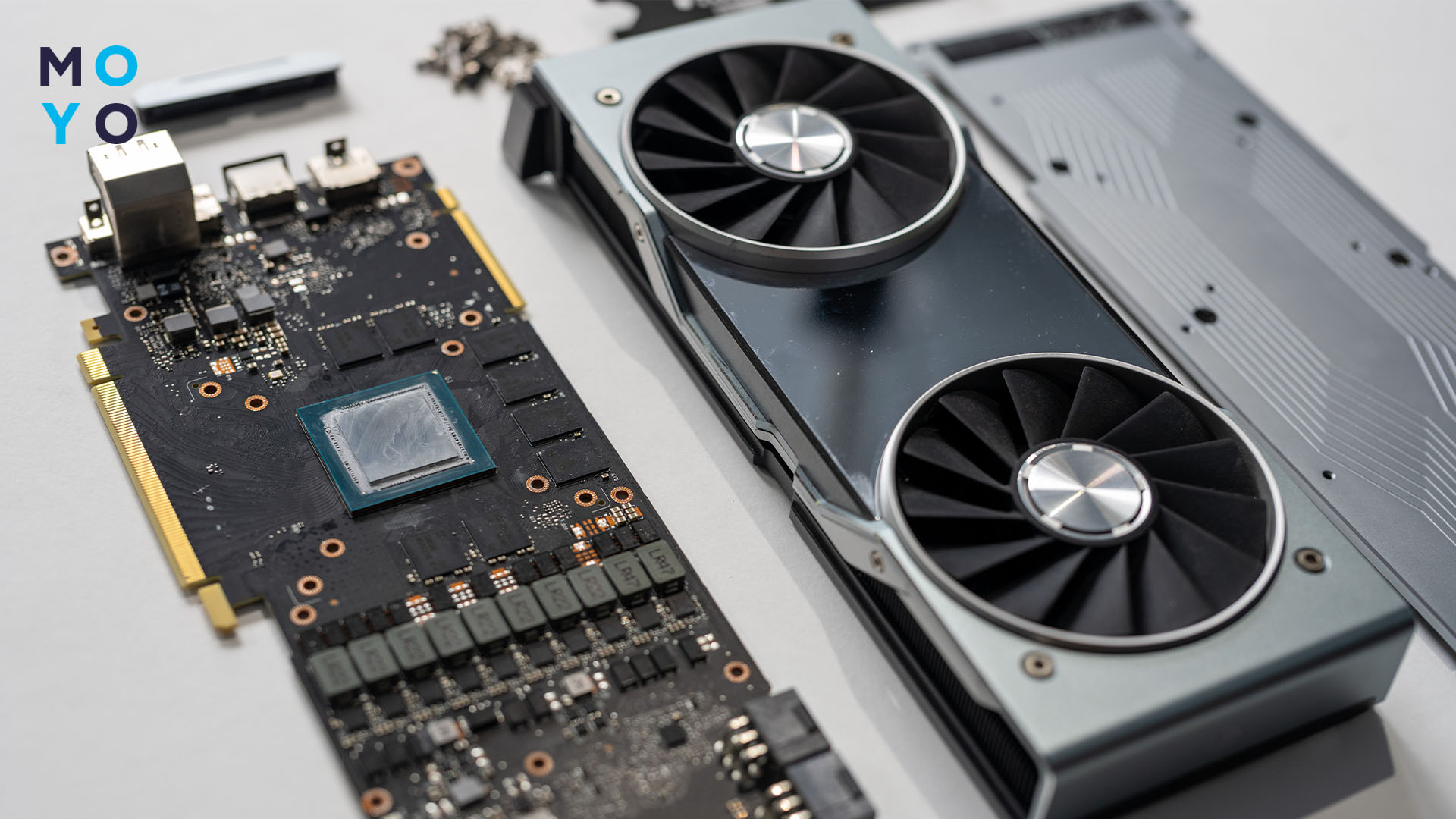

Термопідкладка – вид термоінтерфейсу, призначений для відведення тепла від поверхонь зі значними нерівностями. У відеокартах прокладки використовують для відведення зайвих градусів від відеопам'яті й елементів ланцюгів живлення, що гріються. У ноутбуках у такий же спосіб охолоджують мости чипсета, іноді SSD-накопичувачі без корпусів.

Термопрокладки нарізають з м'якого та гнучкого матеріалу завтовшки до 3 мм. Листи обрамлені з двох сторін клейкою плівкою, за способом монтажу схожі на двосторонній скотч. Прокладки для відеоадаптерів діляться на силіконові й графітові. Продукція з силікону найходовіша.

Обслуговування лептопа: Як почистити ноутбук від пилу – 2 технології

Основні параметри при виборі термопрокладок

Порівнюючи варіанти для покупки, звертають увагу на товщину та інші технічні характеристики, такі як:

• Теплопровідність. Чим більший показник, тим краще. Розбивка за категоріями: 3-6, 6-12, 12-20 Вт/мК. Гнатися за максимальною теплопровідністю не варто, оскільки перевірити її неможливо, а виробник іноді лукавить. Бажано орієнтуватися на продукцію перевірених брендів типу Gelid або Thermal Grizzly.
• Твердість. Для відеокарт підходять м'які та середньожорсткі прокладки. У першому випадку твердість за Шором – 15-30, стиснення – 30-40%. Це хороший варіант для чіпів пам'яті та зони живлення. Продукція із середньою жорсткістю має твердість – 45-60, слабо деформується.
• Матеріал. Типове рішення – силікон. Графіт вибирають рідше, він підходить, коли VRM нагрівається вище за 90°C.

Обслуговування процесора: Як поміняти термопасту – 3 інструкції

Як вибрати товщину термопрокладки

Основний критерій все ж таки товщина. При значному відхиленні, особливо у менший бік, заміна термоінтерфейсу не дасть належного ефекту. Існує дві відповіді на питання, як вибрати для відеокарти термопідкладку правильної товщини.

Перший – пошукати інформацію в інтернеті. Цей спосіб має недоліки: на офіційному сайті відомості відсутні, техпідтримка не завжди допомагає. Доводиться порівнювати дані, викладені сторонніми ресурсами. Варто врахувати, що оптимальна товщина залежить від релізу відеокарти та вендора.

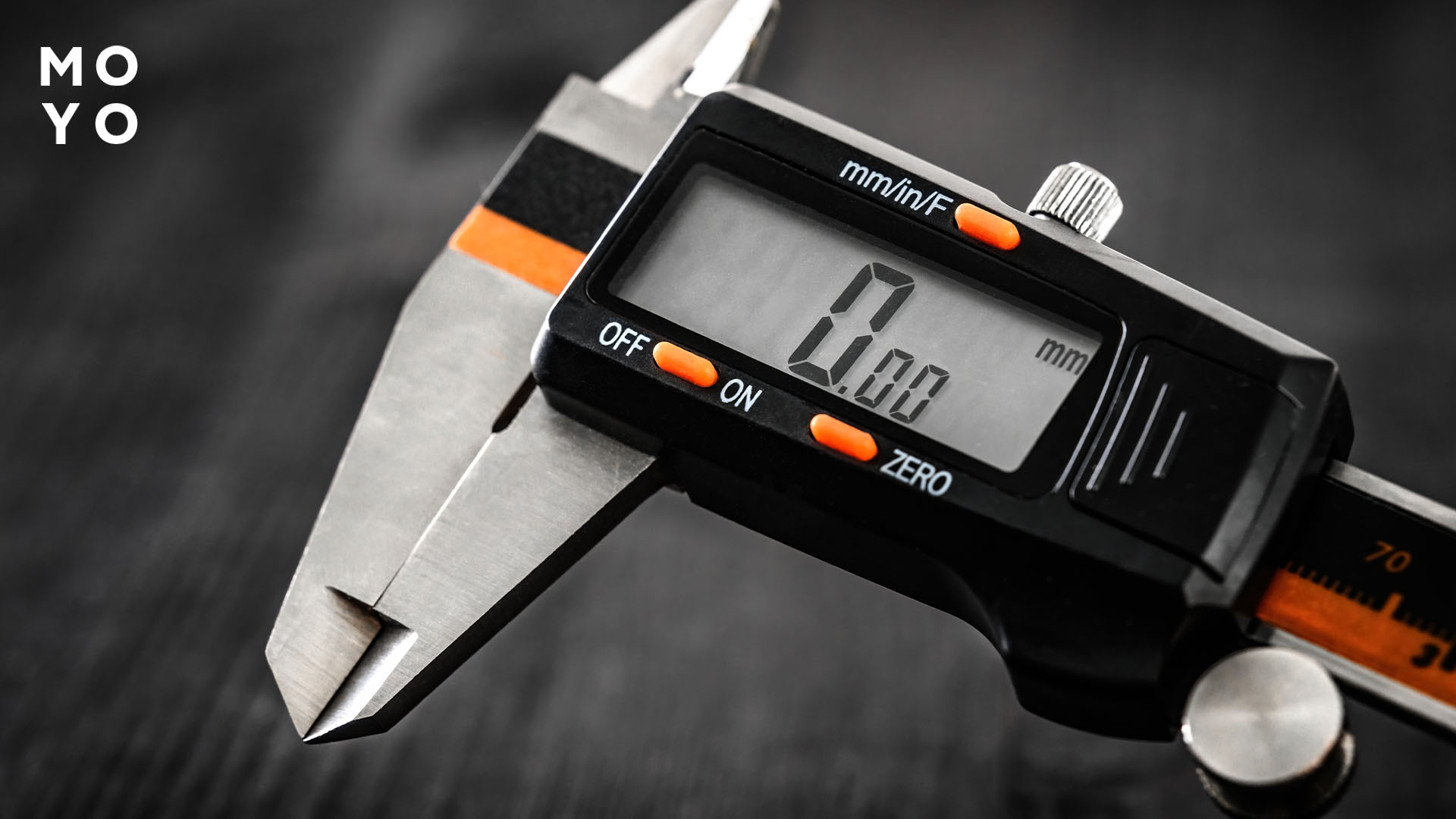

Можна ще виміряти прокладки, встановлені для охолодження виробником. Для виміру бажано використовувати електронний штангенциркуль. Він видає результати точніше за лінійку. До отриманого значення додають 0,1-0,5 мм на притиск.

Залізо під контролем: Моніторинг температури ПК та ноутбука за допомогою 12 програм

Як правильно вибрати термопрокладки під свою відеокарту

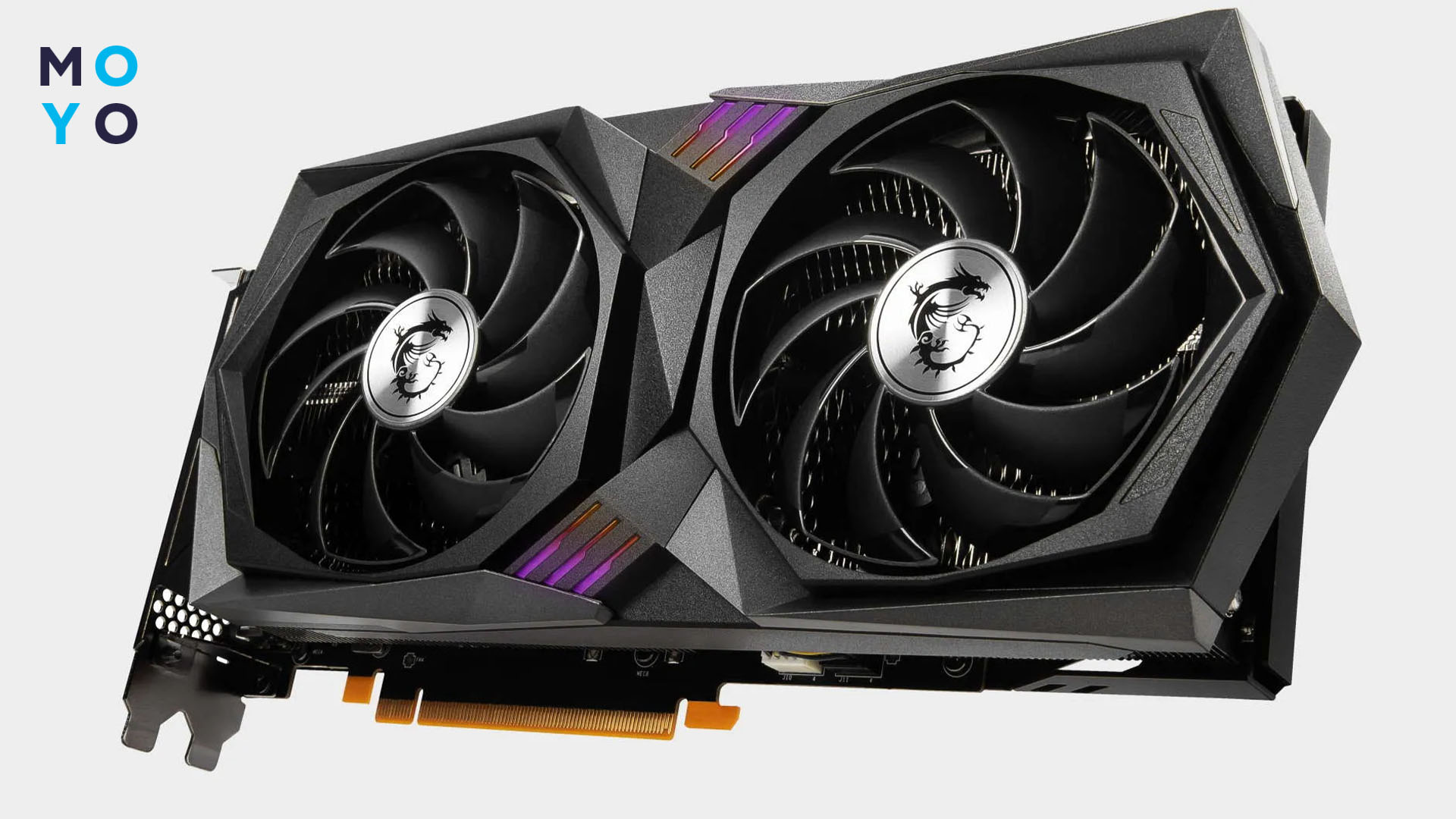

Наприклад розглянемо вибір прокладок для MSI 3060 GAMING X з 12 Гб відеопам'яті. Знадобляться термоінтерфейси для VRAM товщиною 2,25, для дроселів – 2,5, мосфетів – 1,25, чотирьох елементів мікросхеми поряд із Lr15 – 3 мм.

Прокладки встановлюють не тільки на відеопам'ять та VRM, а й між бекплейтом та друкованою платою. Тепловий контакт у цьому місці потрібен для додаткового відведення зайвих градусів, перетворення металевої пластини на радіатор. Зона системи охолодження оформляється квадратиком товщиною 1,5 мм навпроти GPU і трьома смужками на 2,75 мм.

Розміри 1,25, 2,25 та 2,75 навряд чи вдасться знайти у продажу. З урахуванням притиску для смужок підійде м'який термоінтерфейс на 3, для відеопам'яті – на 2,5, мосфетів – на 1,5 мм.

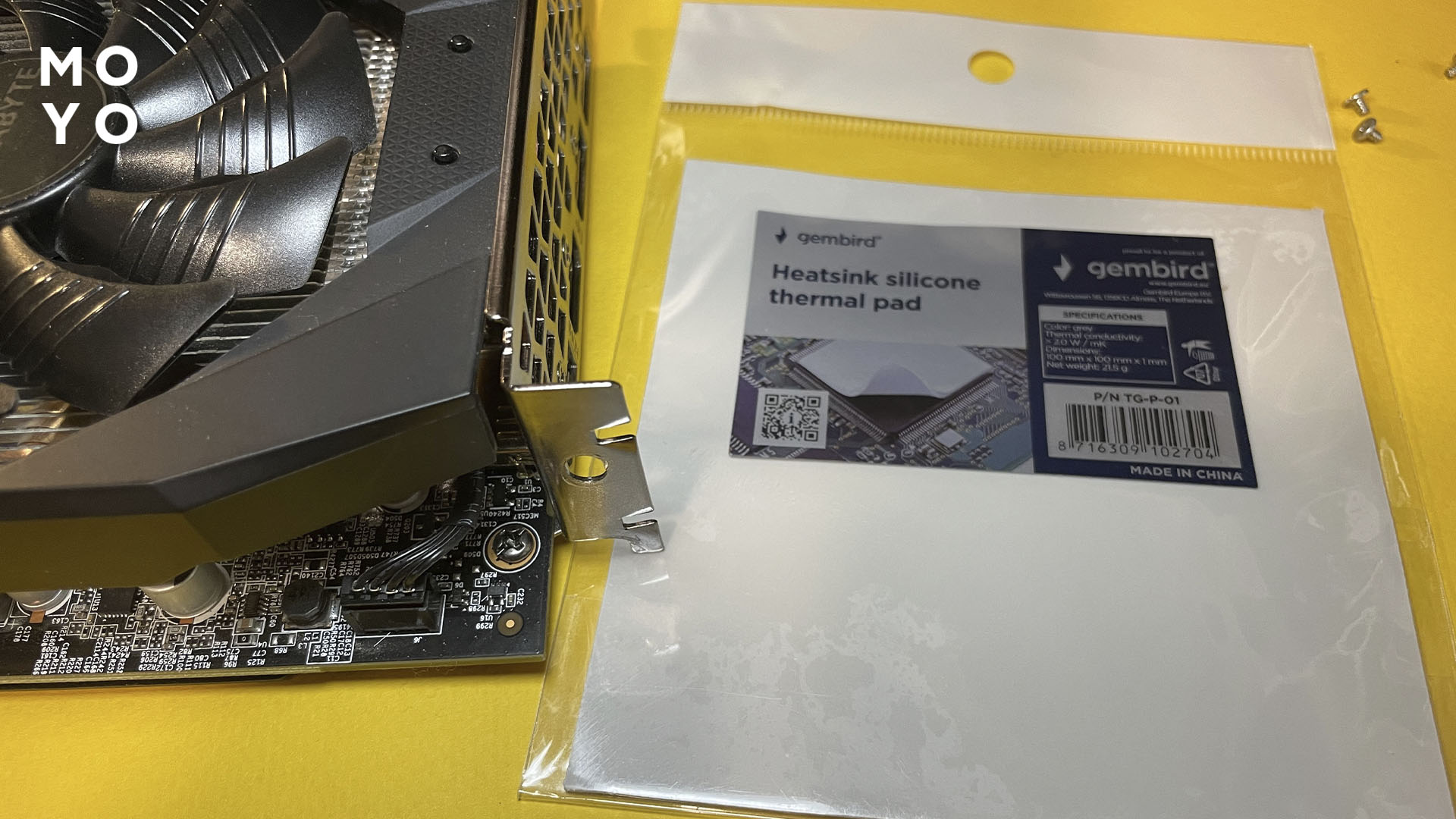

Термоінтерфейс продається квадратними пластинами. Для кожного розміру достатньо купити одну з відповідною довжиною сторони.

Сильні та слабкі сторони: Яка відеокарта краща: вбудована чи дискретна – ТОП 5 плюсів кожного різновиду та їх недоліки

Заміна термопрокладок: коротка інструкція

Обслуговування відеокарти також включає заміну термопасти на GPU. Порядок дій:

1. Приготувати викрутки для розбирання відеоадаптера, чистий спирт для знежирення. По можливості знайти розміри в інтернеті та купити прокладки. Якщо не вдалося нагуглити, доведеться проводити вимірювання після чищення від пилу. Придбати термопасту.
2. Вимкнути комп'ютер, вийняти відеокарту та розібрати її.
3. Продути запилені деталі стисненим повітрям. Прибрати старий термоінтерфейс та знежирити поверхні.
4. Вирізати за розмірами смужки та квадратики.
5. Нанести термопасту на GPU.
6. Видалити першу захисну плівку, встановити термопрокладки на гарячі елементи відеоадаптера й зняти захисну плівку, що залишилася.
7. Зібрати відеокарту та встановити на місце.

Щоб уникнути механічних пошкоджень з платою, бажано працювати на м'якому килимку. У карт досить крихка конструкція.

Насамкінець про вибір обслуговування відеокарти: встановлювати термопрокладки для плати самостійно або звернутися до сервісу.

Порівняння варіантів у таблиці:

За ціною не факт, що дешевшим вийде самостійне обслуговування. Доведеться купити кілька пластин різної товщини, відрізати від них смужки, а більша частина площі залишиться непотрібною.
