Какие термопрокладки нужны для видеокарты – 4 критерия выбора

Для отвода лишних градусов от видеоадаптеров используют термопасту, термопрокладки, тепловые шайбы и прочее. Система охлаждения перестает справляться через несколько лет после покупки. Не гарантийную карту при перегреве и других проблемах пользователи обслуживают самостоятельно или оплачивают услуги сервисной организации. В обоих случаях полезно разобраться, какие термопрокладки для видеокарты оптимальны, на что нужно обращать внимание при подготовке к замене расходников.

Что такое термопрокладки и где они используются в видеокарте

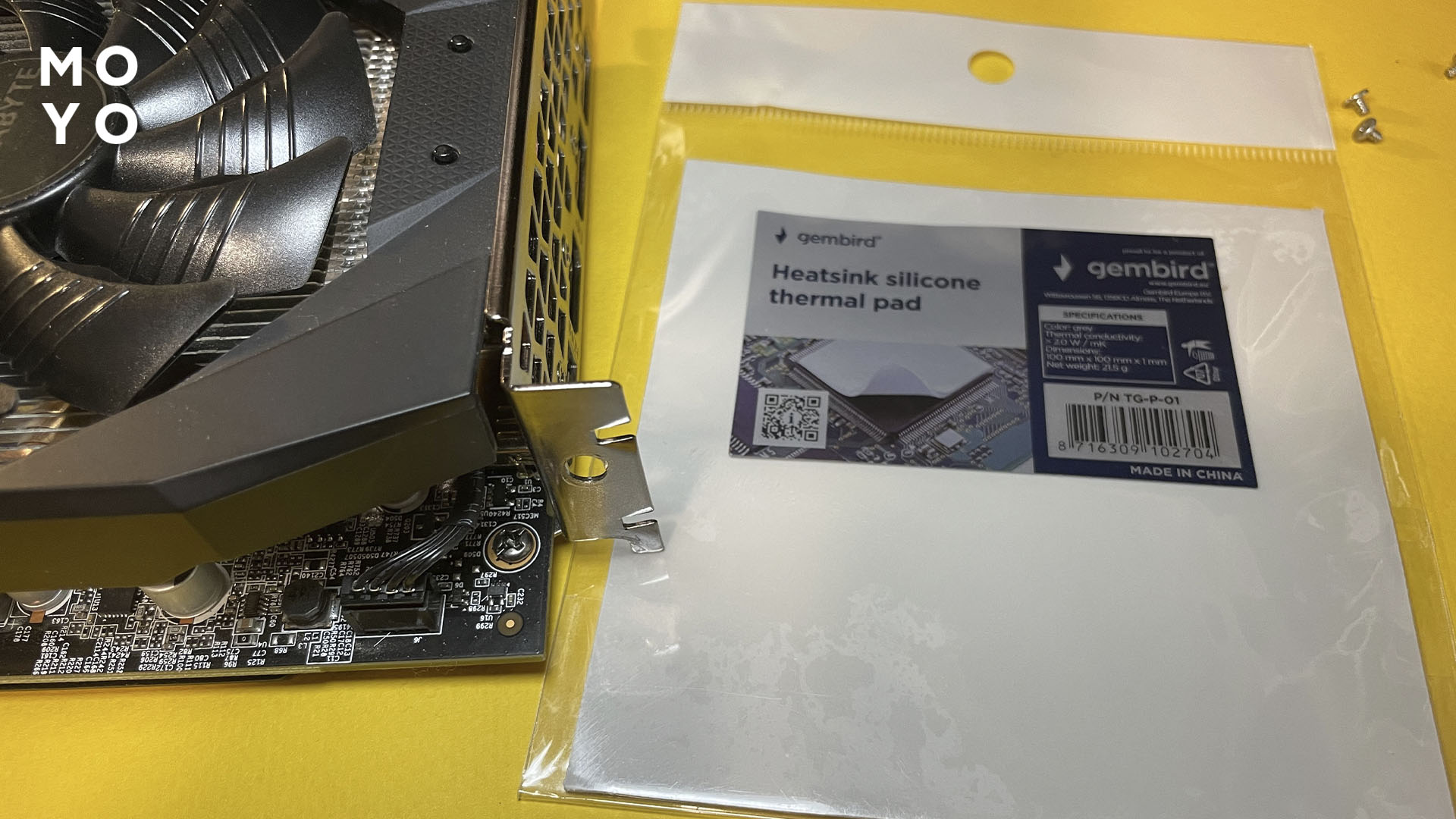

Термопрокладка – вид термоинтерфейса, предназначенный для отвода тепла от поверхностей со значительными неровностями. В видеокартах прокладки используют для отвода лишних градусов от видеопамяти и греющихся элементов цепей питания. В ноутбуках таким же способом охлаждают мосты чипсета, иногда SSD-накопители без корпусов.

Термопрокладки нарезают из мягкого и гибкого материала толщиной до 3 мм. Листы обрамлены с 2 сторон клейкой пленкой, по способу монтажа похожи на двухсторонний скотч. Прокладки для видеоадаптеров делятся на силиконовые и графитовые. Продукция из силикона самая ходовая.

Обслуживание лэптопа: Как почистить ноутбук от пыли – 2 технологии

Основные параметры при выборе термопрокладок

Сравнивая варианты для покупки, обращают внимание на толщину и другие технические характеристики, такие как:

• Теплопроводность. Чем больше показатель, тем лучше. Разбивка по категориям: 3-6, 6-12, 12-20 Вт/мК. Гнаться за максимальной теплопроводностью не стоит, поскольку проверить ее не представляется возможным, а производитель иногда лукавит. Желательно ориентироваться на продукцию проверенных брендов вроде Gelid или Thermal Grizzly.
• Твердость. Для видеокарт подходят мягкие и среднежесткие прокладки. В первом случае твердость по Шору – 15-30, сжатие – 30-40%. Это хороший вариант для чипов памяти и зоны питания. Продукция со средней жесткостью имеет твердость – 45-60, слабо деформируется.
• Материал. Типичное решение – силикон. Графит выбирают реже, он подходит, когда VRM нагревается выше 90°С.

Обслуживание процессора: Как поменять термопасту – 3 инструкции

Как выбрать толщину термопрокладки

Основной критерий все же толщина. При значительном отклонении, особенно в меньшую сторону, замена термоинтерфейса не даст должного эффекта. Существует два ответа на вопрос, как выбрать для видеокарты термопрокладку правильной толщины.

Первый – поискать информацию в интернете. У этого способа есть недостатки: на официальном сайте сведения отсутствуют, техподдержка не всегда помогает. Приходится сравнивать данные, выложенные на сторонних ресурсах. Стоит учесть, что оптимальная толщина зависит от релиза видеокарты и вендора.

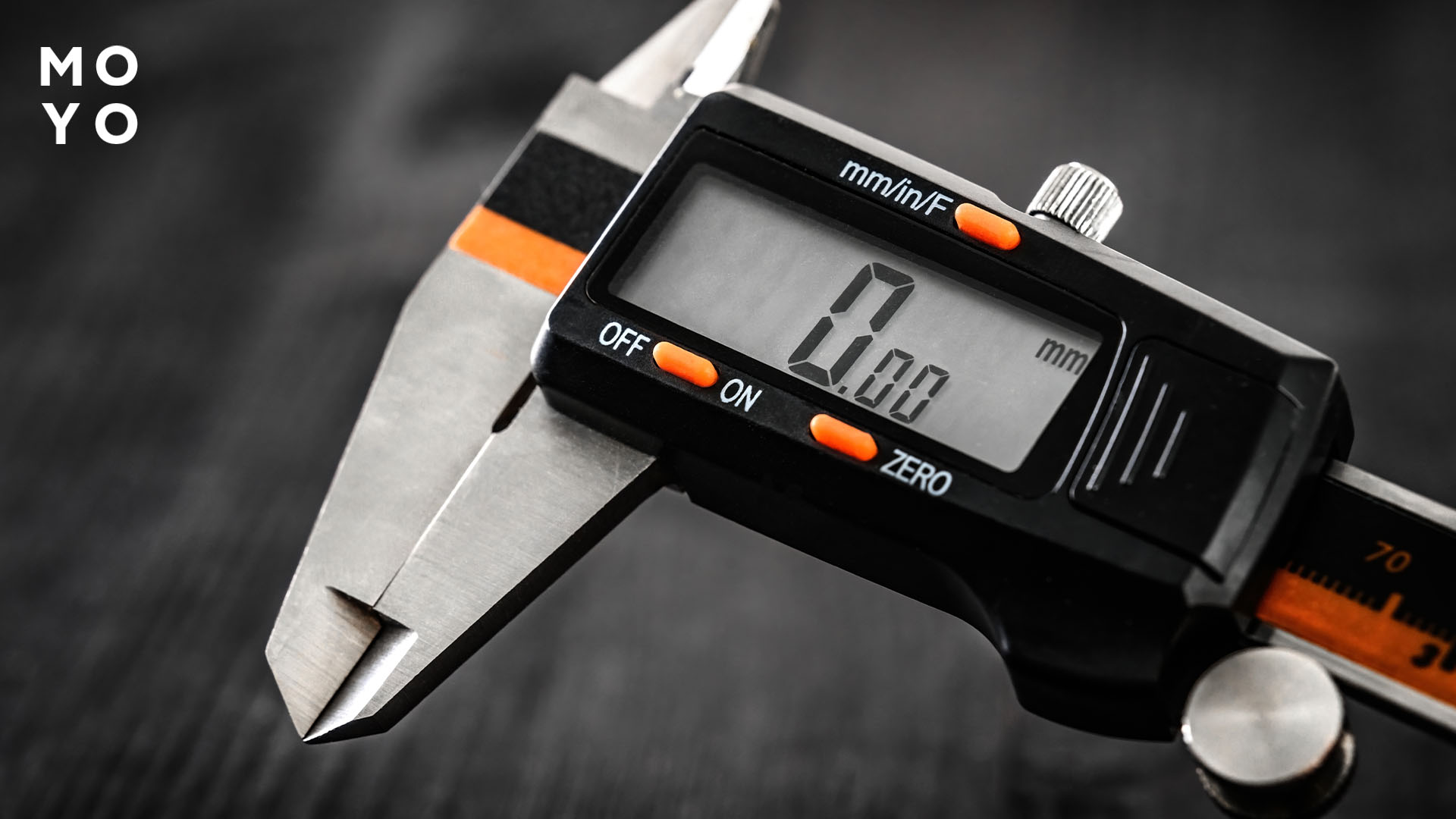

Можно еще измерить прокладки, которые были установлены для охлаждения производителем. Для измерения желательно использовать электронный штангенциркуль. Он выдает результаты точнее линейки. К полученному значению добавляют 0,1-0,5 мм на прижим.

Железо под контролем: Мониторинг температуры ПК и ноутбука с помощью 12 программ

Как правильно выбрать термопрокладки под свою видеокарту

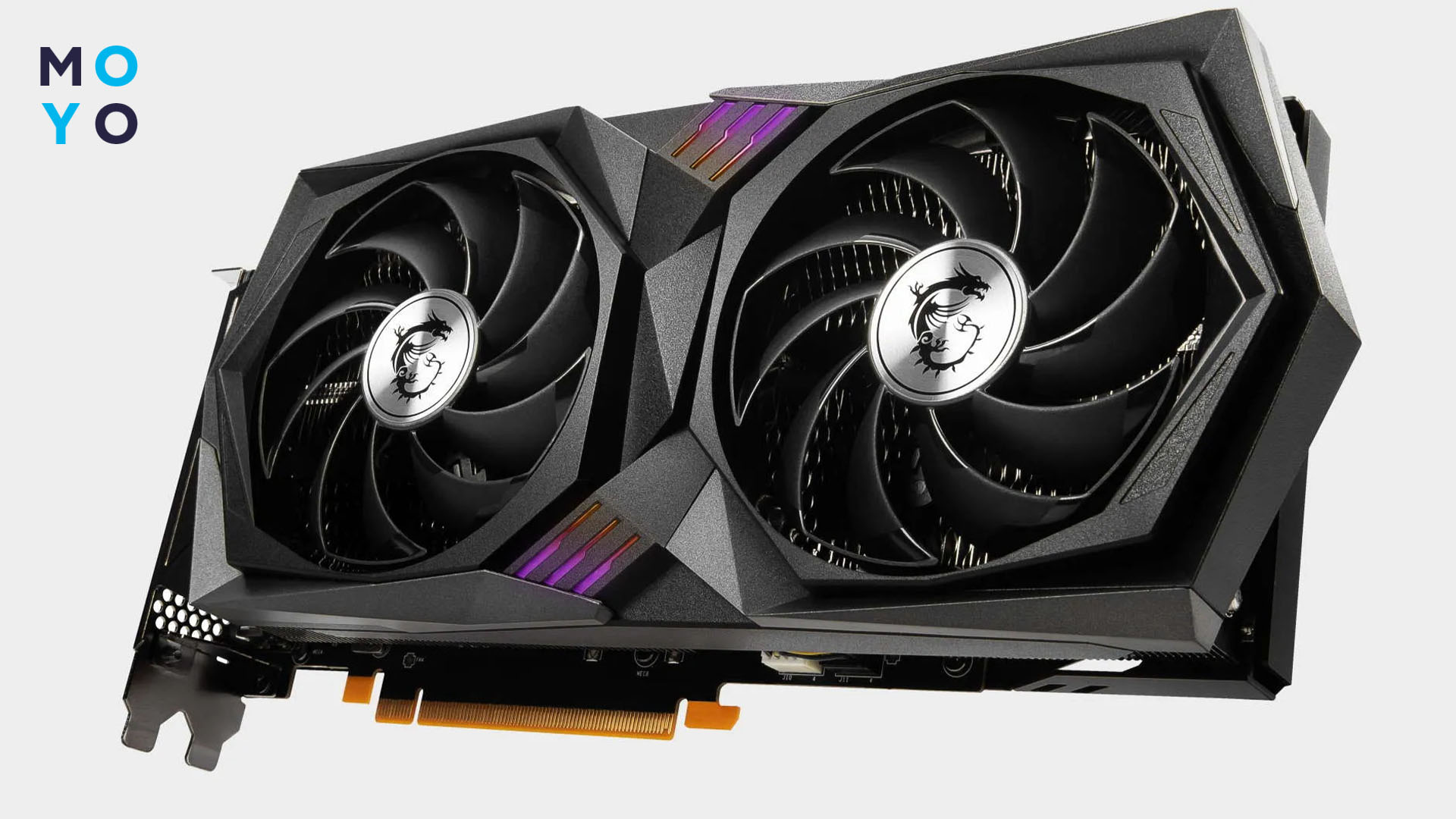

Для примера рассмотрим выбор прокладок для MSI 3060 GAMING X с 12 Гб видеопамяти. Понадобятся термоинтерфейсы для VRAM толщиной 2,25, для дросселей – 2,5, мосфетов – 1,25, четырех элементов микросхемы рядом с Lr15 – 3 мм.

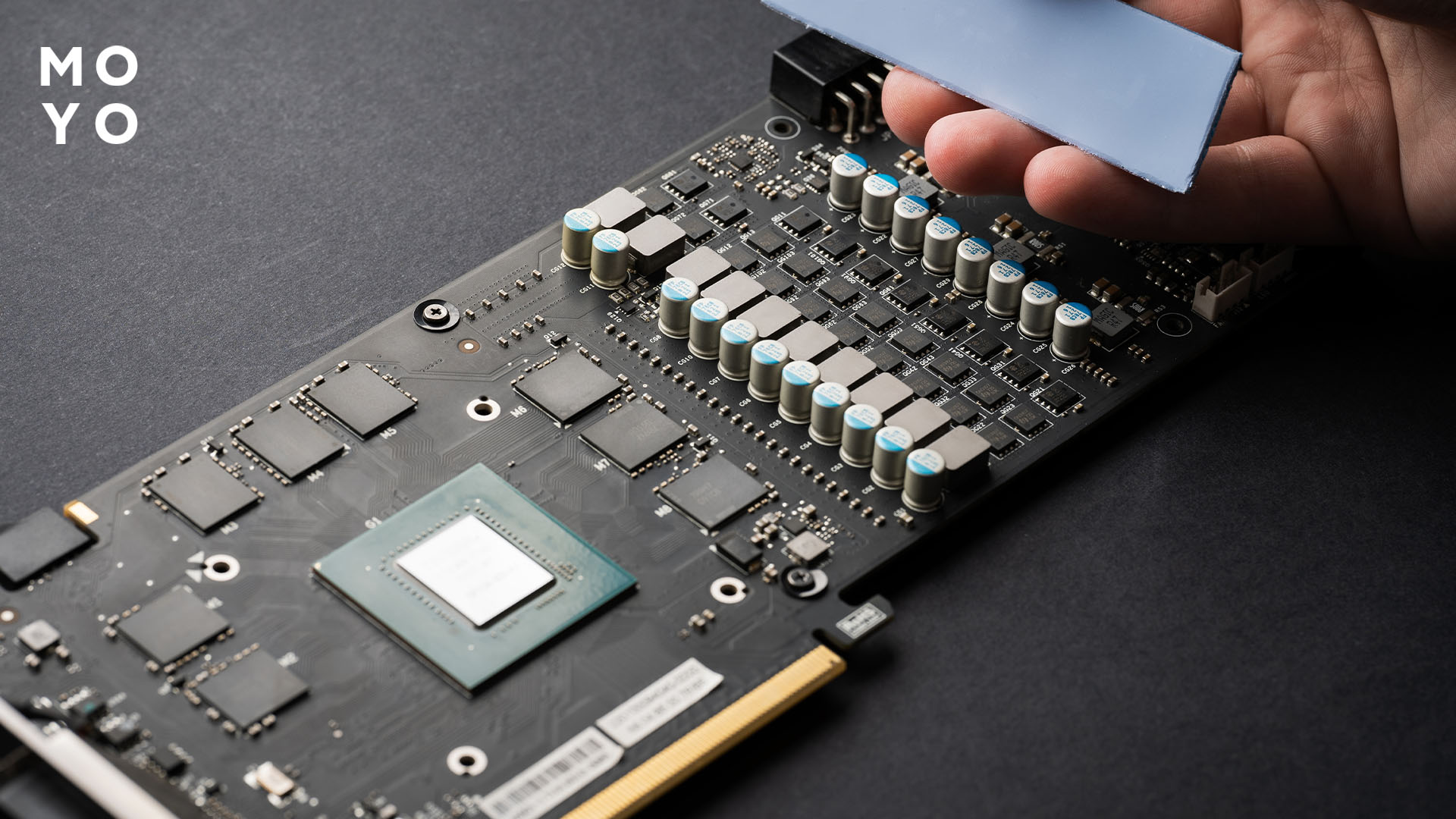

Прокладки устанавливают не только на видеопамять и VRM, но и между бэкплейтом и печатной платой. Тепловой контакт в этой области нужен для дополнительного отвода лишних градусов, превращения металлической пластины в радиатор. Зона охлаждающей системы оформляется квадратиком толщиной 1,5 мм напротив GPU и тремя полосками на 2,75 мм.

Размеры 1,25, 2,25 и 2,75 вряд ли получится найти в продаже. С учетом прижима для полосок подойдет мягкий термоинтерфейс на 3, для видеопамяти – на 2,5, мосфетов – на 1,5 мм.

Термоинтерфейсы продаются квадратными пластинами. Для каждого размера достаточно купить одну с подходящей длиной стороны.

Сильные и слабые стороны: Какая видеокарта лучше: встроенная или дискретная – ТОП 5 плюсов каждой разновидности и их недостатки

Замена термопрокладок: краткая инструкция

Обслуживание видеокарты также включает замену термопасты на GPU. Порядок действий:

1. Приготовить отвертки для разборки видеоадаптера, чистый спирт для обезжиривания. По возможности найти размеры в интернете и купить прокладки. Если не удалось нагуглить, придется проводить измерения после чистки от пыли. Приобрести термопасту.

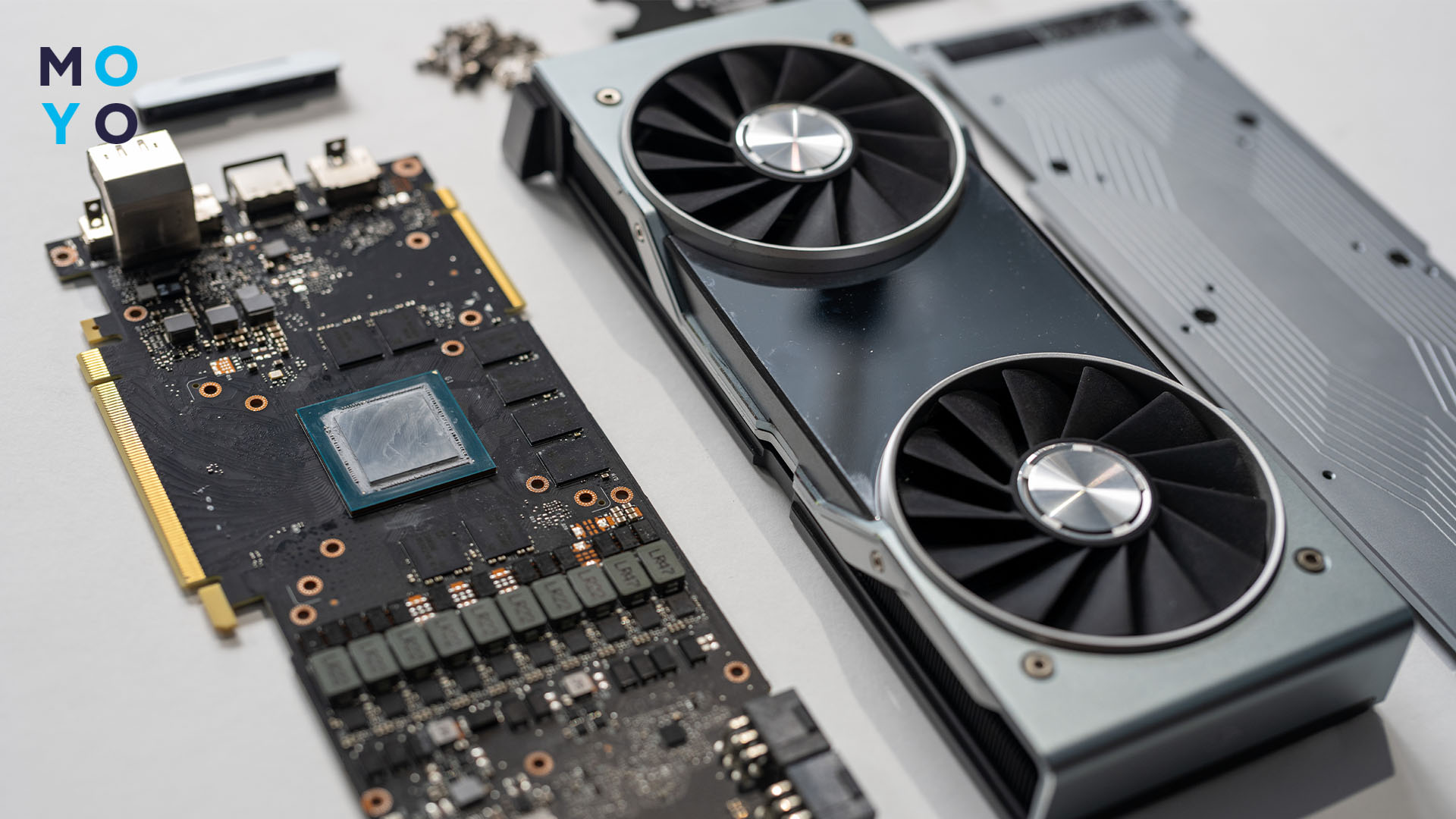

2. Выключить компьютер, извлечь видеокарту и разобрать ее.
3. Продуть запылившиеся детали сжатым воздухом. Убрать старый термоинтерфейс и обезжирить поверхности.
4. Вырезать по размерам полоски и квадратики.
5. Нанести термопасту на GPU.
6. Удалить первую защитную пленку, установить термопрокладки на горячие элементы видеоадаптера и снять оставшуюся защитную пленку.
7. Собрать видяху и установить на место.

Во избежание механических повреждений с платой желательно работать на мягком коврике. У карт довольно хрупкая конструкция.

В заключение о выборе обслуживания видеокарты: устанавливать термопрокладки для платы самостоятельно или обратиться в сервис.

Сравнение вариантов в таблице:

По цене не факт, что дешевле выйдет самостоятельное обслуживание. Придется купить несколько пластин разной толщины, отрезать от них полоски, а большая часть площади останется невостребованной.
