Як зробити пістолет з LEGO — 4 підказки для дивовижної мінізброї з конструктора

Будиночки? Були. Машинки? Нудно. ЛЕГО пістолет — ось де починаються справжні веселощі! Тому що якщо вже грати, то по-дорослому (ну, майже). Не хвилюйтеся —  стріляти будемо не по коту, а максимум по пластиковій кришці від йогурту.

Зізнайтеся, у кожного був момент, коли конструктор начебто є, а зібрати з нього хочеться вже щось по-справжньому ВАУ. І ось пірнаєте в коробку з деталями, а в голові одна думка: «А може... пістолет?». Правильна думка!

У цій статті розповідаємо і показуємо як зібрати пістолет з LEGO детальок, який не соромно показати друзям і навіть батькам, якщо вони в настрої.

Основні деталі та план створення ЛЕГО пістолета

Відповідні набори із серій Technic: 42127 (Batmobile) — у ньому багато деталей, осей і шестерень; 42123 McLaren Senna GTR — містить балки, шестерні, осі; 42102 Mini CLAAS XERION — невеликий, але корисний для новачків.

Також підходять із серії Classic (11005, 11011, 11017) — тут базові кубики, панелі та плитки; і Creator 3-in-1 — як донор декоративних елементів. Якщо вже є одна або дві коробки таких наборів — цього вистачить з головою для своєї першої моделі.

Знадобляться основні деталі:

1. Балки та осі — для основи корпусу.
2. Трибок — для спускового механізму.
3. Піни та з'єднувачі — кріплення деталей без клею.
4. Гумки (краще оригінальні LEGO або канцелярські) — для механізму пострілу.
5. Плитки та панелі — для зовнішнього корпусу і стилю.
6. Лего-тригер (курок) — можна зібрати з 2-3 технік-деталей і шарнірів.
7. Поршень або рухома частина — щоб «стріляти» гумками або кубиками.

Інструкція складання по кроках:

• Основа (рамка): збирають прямокутну форму для корпусу з балок і пінів.
• Руків'я: зі з'єднаних панелей і деталей для захоплення.
• Курок: створюється з осей, шестерень і гумки. При натисканні — гумка відпускається і «стріляє».
• Зарядка: роблять місце для гумки або невеликої деталі (плитка 1x1), яка вилетить під час пострілу.
• Посилення і стиль: додають плитки, декоративні панелі, приціл або глушник за бажанням.

Підготовка деталей для моделі

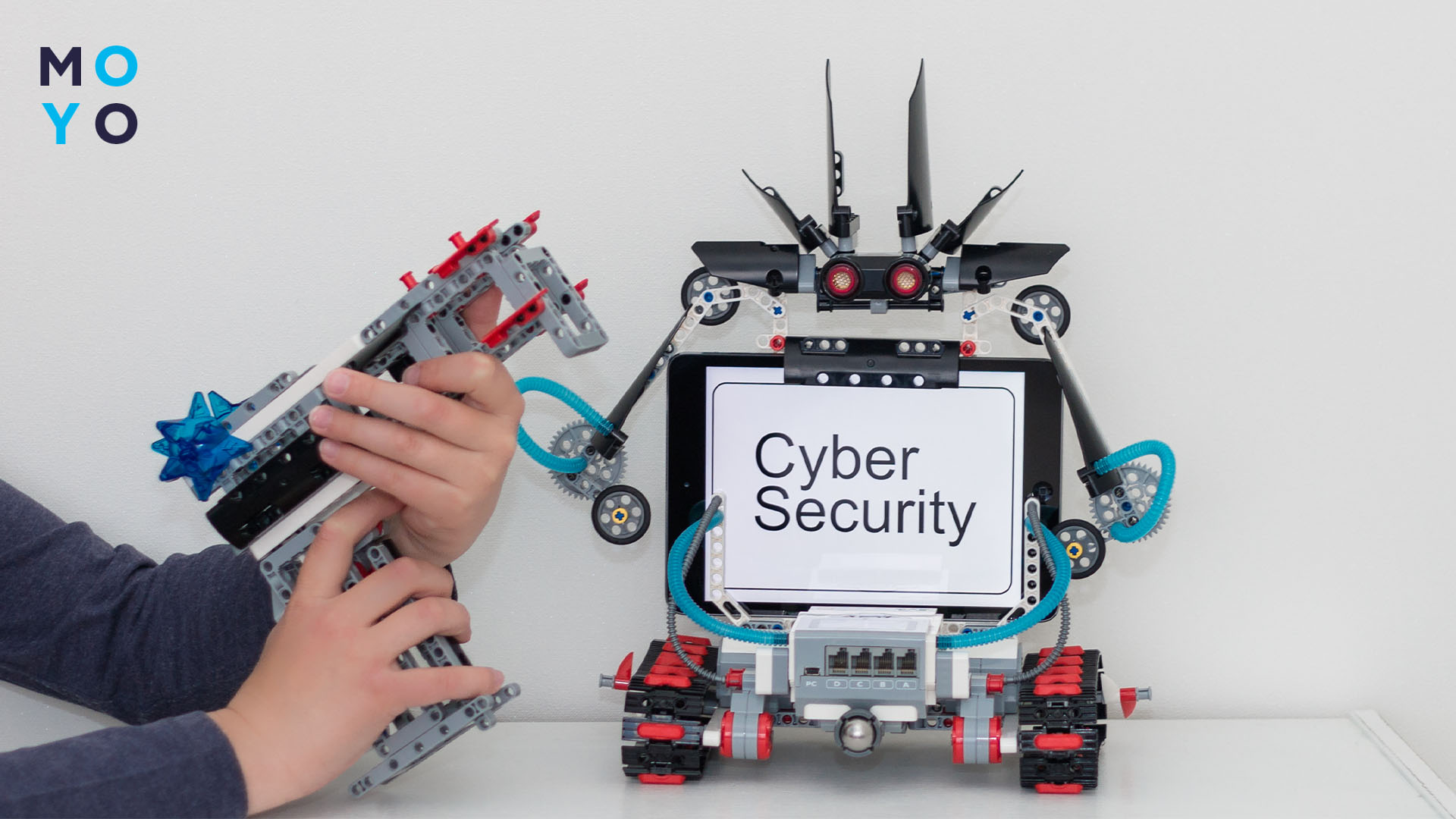

Коли вийде зробити пістолет з магазином з ЛЕГО, це буде механічний варіант, який вистрілює невеликими деталями або гумками з можливістю «перезаряджання». Його довжина — приблизно 12-18 см, висота — до 10 см. У руці сидить зручно. Модель повністю розбірна і без клею. Виглядає як умовно реалістична зброя, що нагадує пістолет Glock або Sci-Fi бластер, залежно від деталей.

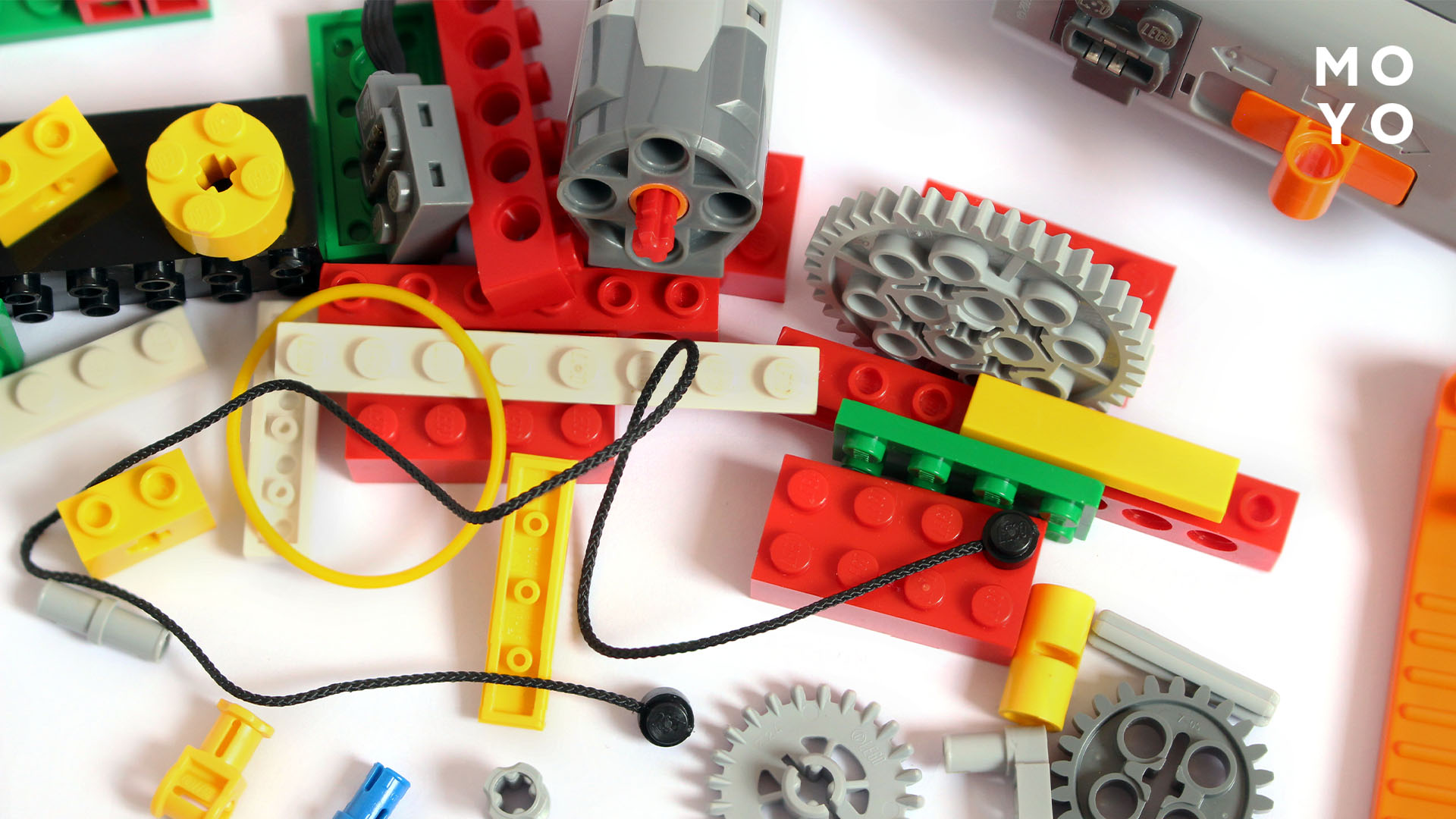

Перед початком складання збирають і розсортовують елементи по групках, щоб заощадити собі час на складання:

Складання основи пістолета

Для рамки й ручки знадобляться від 9 до 15 точок технік-балок, чорні або сині піни з тертям, осі (axles) завдовжки 5-7, L-подібні та кутові з'єднувачі, плитки та цеглинки 2x4, 2x6 для зовнішнього покриття, панелі й тайли для держална.

• КРОК 1: складання бічних рам
  Беруть дві технік-балки по 13 точок, вони будуть основою боковин. З'єднують їх паралельно, використовуючи 3-4 піни, рівномірно розподілених по довжині. Виходить міцний прямокутний каркас — це основа «ствола» пістолета. Залишають вільне місце на 3-5 точок ззаду, туди пізніше встане курок і поворотна пружина (гумка).
• КРОК 2: арка під ствол
  У передній частині рами вставляють коротку балку (5 точок) впоперек — це буде обмежувач, куди ляже «патрон» — гумка або деталь. Додають невеликі кутові конектори або L-подібні балки зверху, щоб позначити верхню лінію пістолета.
• КРОК 3: складання ручки
  Використовують дві короткі балки по 7 точок або панелі. Їх з'єднують під кутом 100-120° до корпусу, так зручніше тримати. Роблять кріплення за допомогою кутових конекторів і пінів із тертям, щоб ручка не хиталася. Її обшивають гладкими плитками або панелями для зручного хвата.
• КРОК 4: посилення
  Встановлюють другу стінку рами симетрично першій, щоб отримати «сендвіч»-конструкцію. Додають ще 2-3 піни по центру, щоб основа не розсипалася під час пострілу. Перевіряють стійкість: під час здавлювання рама не повинна гнутися.
• КРОК 5: підготовка місця під курок
  Залишають отвір у нижній частині заднього блоку для курка (вісь або шарнір має вільно обертатися). Встановлюють вісь із люзом, щоб пізніше курок можна було вставити та налаштувати поворотну гумку.

У результаті виходить міцна рамка пістолета зі зручним руків'ям і посадкове місце для курка і спускового механізму.

Пізнавальна стаття: Як побудувати будинок із LEGO: 6 етапів

Створення механізмів і деталей для стрільби

Це найважливіший і найцікавіший етап. Саме він перетворює збірку на іграшкову зброю. У конструкції буде курок (спусковий механізм), затвор (спусковий важіль), гумка або патрон (плитка 1x1).

1. КРОК 1: створення курка
   Знадобиться коротка вісь (Axle) 4-6, конектор-шарнір або деталь із кутом, кілька пінів із тертям.
   Встановлюють вісь горизонтально внизу рамки ззаду (там, де залишали люз). Надягають на неї курковий важіль — елемент у формі літери L або Т. При натисканні цей важіль рухатиметься вниз/назад, відпускаючи натягнуту гумку.
2. КРОК 2: монтаж поворотного механізму
   Буде потрібна канцелярська гумка або LEGO Rubber Band і кріплення для натягу (гачки, виступи).
   Один кінець гумки закріплюють на передній частині рамки за штифтом або виступом. Другий — чіпляється за курок або «поршень». Гумка буде натягатися, поки курок її утримує, а при натисканні вивільняє енергію, вистрілюючи патрон.
3. КРОК 3: подача заряду
   Варіанти «патрона»: плитка 1x1, шматочок гумки або тонка паличка, вісь конструктора короткої довжини.

Встановлюють «патрон» у передній частині рамки (у місці вильоту). Натягують гумку, завівши її за курок (вона стримується). Під час натискання на курок, він відпускає гумку, вона штовхає «снаряд» уперед. Варто обов'язково перевірити, щоб механізм спрацьовував без зусиль: натяг має бути помірним, щоб уникнути розриву деталей. Додатково можна додати рухому частину (плитку, деталь на шарнірі), яка при пострілі імітує рух затвора. Це суто декоративний елемент, але має крутий вигляд.

У підсумку виходить механізм пострілу за технологією: гумка — енергія, курок — спуск. Заряджати виходить за 2-3 секунди. Максимальна дальність польоту близько 1,5-2 метрів, залежить від сили натягу гумки.

Читайте: Огляд на набір LEGO Ninjago — розбір 3 комплектів

Завершення складання і тестування пістолета

Після встановлення механізму, що стріляє, залишається привести модель до фінального вигляду. Для цього закривають бічні частини пістолета гладкими плитками або декоративними панелями (можна з LEGO для хлопчиків і дівчаток Classic або Creator). Додають «ствол» — циліндричну деталь або вузьку панель — для зовнішнього вигляду. Зміцнюють місця з'єднань додатковими пінами або короткими балками, особливо в районі курка і ручки.

Встановлюють прицільну планку, можна з плитки 1x2 або прозорого блоку. Можна також зробити «глушник» — із циліндра LEGO або подовженого блоку. Після складання важливо перевірити, як працює механізм і переконатися в безпеці та надійності. Для цього натягують гумку і фіксують її курком. Потрібно переконатися, що курок утримує натяг і нічого не «зісковзує».

Роблять пробний постріл. Заряджають плитку 1x1 або коротку вісь у канал пістолета. Натягують гумку, зачепивши її за затвор або поршень. Тиснуть на курок — має статися постріл. Якщо слабенький, слід натягнути гумку тугіше, або скоротити довжину натягу.

Коли заїдає курок, перевіряють вісь, можливо, вона слабо закріплена. Якщо гумка рветься, замінюють на ту, що товща. Варто посилити корпус у місцях, де відчувається люфт. Готово!

До слова: ТОП 10 наборів LEGO City, які відразу захочеться зібрати

7 креативних ідей щодо поліпшення конструкції, щоб була зручнішою, потужнішою та реалістичнішою

• Додають знімний «магазин»
  Використовують маленький контейнер із 2-4 деталей, що вставляється в руків'я знизу. Всередині можна зберігати «патрони» — плитки 1x1. Так зручніше перезаряджати.
• Використовують напрямні рейки
  Додають тонкі балки або плитки вздовж «ствола», щоб снаряд вилітав суворо по прямій. Це збільшує дальність і точність стрільби.
• Роблять напівавтомат
  Це складно, але можна: якщо реалізувати механізм з автоподачею зарядів (з магазину) при кожному натисканні на курок. Знадобляться шестерні, мініпружина (або гумка) і подавальна каретка.
• Вставляють амортизатор у курок
  Щоб він повертався м'яко, додають маленьку пружину або другу, слабку гумку у зворотний бік. Це поліпшить чуйність і збереже механізм.
• Додають «режим перезарядження»
  Роблять рухомий «затвор» зверху, який потрібно зрушити назад для натягу гумки. Це додасть реалізму і затягне дитину в гру.
• Роблять підсвічування прицілу
  Додають невеликий світловий блок з LEGO Light Brick. Він привертає увагу і круто виглядає в темному приміщенні.
• Додають запобіжник
  З маленького важеля роблять «фіктивний» запобіжник, який блокує хід курка. Ця деталь не впливає на стрільбу, але додає реалістики.

Варто знати: Що таке LEGO Minecraft — 3 набори, які цікаві дітям і дорослим

Можливі проблеми та їх вирішення

Іноді курок заїдає або не натискається. Причина: занадто туга вісь, неправильний кут кріплення або недостатній прозір між деталями. Рішення: використовують піни з низьким тертям (сірі або світло-блакитні). Подовжують важіль курка — це зменшить зусилля натискання. Прибирають 1 пін або додають тонку шайбу для компенсації люзу.

Часто гумка зісковзує або рветься. Так трапляється, коли неправильне кріплення, занадто сильний натяг або гострі кути деталей перетирають гуму. Потрібно обмотати гумку через круглий пін або деталь із гладкою поверхнею.

Вкорочують натяг або використовують дві ослаблені гумки замість однієї жорсткої. Перевіряють, щоб гумка не перетиралася в місцях контакту.

Коли не вилітає снаряд, значить гумці мало енергії, вона застряє в каналі або той не рівно спрямований. Слід встановити більш пружну гумку, зроби напрямні рейки (з 2 плиток з боків) — так снаряд не буде бовтатися. Слід переконатися, що всередині «стовбура» немає зайвих пінів або люзів.

Корпус розхитується, якщо замало пінів у з'єднаннях, деталі встановлені з зазором, а балки довгі, але без підтримки. У такому разі додають додаткові піни або балки-перемички всередині. Використовують косі з'єднання або трикутники для посилення міцності. Зміцнюють проблемні місця декоративними панелями.

Буває, пістолет важко тримати, бо коротка ручка або вона незручної форми. Її подовжують або роблять під нахилом. Використовують ребристі або прогумовані тайли. Додають балансування: грузило (цеглинка 2x2) у нижню частину руків'я.

Постріл занадто слабкий через м'яку гумку. Або курок занадто рано відпускає заряд, або недостатній розгін. Потрібно замінити гумку на тугішу, додати додаткову напрямну балку завдовжки 4-6 точок перед вильотом і подовжити «затвор», щоб заряд отримував більше енергії під час пострілу.

Розібралися, як зробити пістолет з ЛЕГО. Зрозуміли, що навіть базові деталі дитячого конструктора дають змогу зібрати функціональну модель з робочим курком і механізмом, що стріляє. Для цього важлива добре розвинена логіка для творчості та правильна підготовка: сортування деталей, продумана структура, міцна основа. Тестування та налаштування допоможуть домогтися точності та надійності. Помилки легко усуваються, якщо розуміти, як працює кожна частина конструкції.

Таке заняття захоплює дітей і дорослих. Головне — фантазія, акуратність і трохи терпіння, і в руках опиниться дійсно дивовижна зброя з ЛЕГО, зібрана своїми руками.
