Як увімкнути датчик руху — 2 тести для Аякса

Встановлення сенсорів руху не потребує особливих знань та навичок. Отримавши невеликий обсяг інформації, можна впоратися із завданням без допомоги сторонніх. Читайте, як самостійно під'єднати датчик руху. Йтиметься про бездротові сповіщувачі Аякс.

Як приєднати датчик руху

Сповіщувачі, які реагують на рух, потрібні для подачі сигналу на інший пристрій: пульт сигналізації, смартфон власника житла, IP-камеру. Також їх часто використовують в одній схемі з освітлювальними приладами для економії електроенергії. Коли людина проходить повз, світло вмикається автоматично. Таке рішення використовують у під'їздах, коридорах, на сходах та інших зонах без постійного освітлення. Нижче — про підключення сенсорів для охорони квартир, будинків, офісів та інших приміщень.

Вибір датчика та підготовка

Основні типи детекторів руху: інфрачервоні (IR), мікрохвильові та комбіновані. Останні найнадійніші. При виборі також враховують такі фактори:

• Дальність роботи важлива при встановленні у просторому приміщенні або на вулиці.
• Кута огляду має вистачати для охоплення контрольованої зони.
• Регулювання чутливості дозволяє налаштувати сповіщувач для чіткого реагування без помилкових спрацьовувань.
• Бездротові моделі краще дротових у плані зручності монтажу, не псують інтер'єр приміщення.
• Вітається технологічність: захист від саботажу, ігнорування дрібних тварин та інше.

Підготовка може включати встановлення елементів живлення. При чорновому монтажі датчик чіпляють на двосторонній скотч. Кріплення прикручують після перевірки детектора.

Чинимо зв'язок: Що робити, якщо Ajax хаб не в мережі — гайд у 6 розділах

Розташування встановлення

Датчики спрямовують на прохідні зони біля дверей, вікон, встановлюють у коридорі між кімнатами. Не варто намагатись контролювати кожен «квадрат». Достатньо перекрити шляхи переміщення зловмисника.

Для квартири зі стелями на рівні 2,7-3 м оптимальна висота встановлення — 2,2-2,5 метра. За такого вибору досягається максимальна робоча дальність.

Відповідний кут нахилу — близько 11 градусів. Детектор нахиляють донизу для огляду ділянок ближче до підлоги. Сенсор має «бачити» простір не лише на рівні висоти росту людини, а й нижче.

Підключення дротового датчика руху

Індикатори руху для приміщень зазвичай передають сигнал по радіоканалу. Але трапляються рішення, при монтажі яких потрібно прокладати кабелі. У дротової сигналізації вистачає недоліків. Є й переваги: ​​не вдасться заглушити її роботу, при використанні сенсорів без живлення не потрібно міняти батарейки.

На підготовчому етапі тягнуть кабель до місця встановлення. Перед монтажем розкривають корпус сповіщувача. Потім підключають дроти до контактів живлення, тампера та реле. Тампер — мікроперемикач для виявлення спроби зламування пристрою. Релейні контакти підключають до сигналізації шлейфу. Перед монтажем бажано вивчити інструкцію виробника. У неї вказують порядок підключення дротів. Полярність немає значення.

Підключення бездротового датчика руху

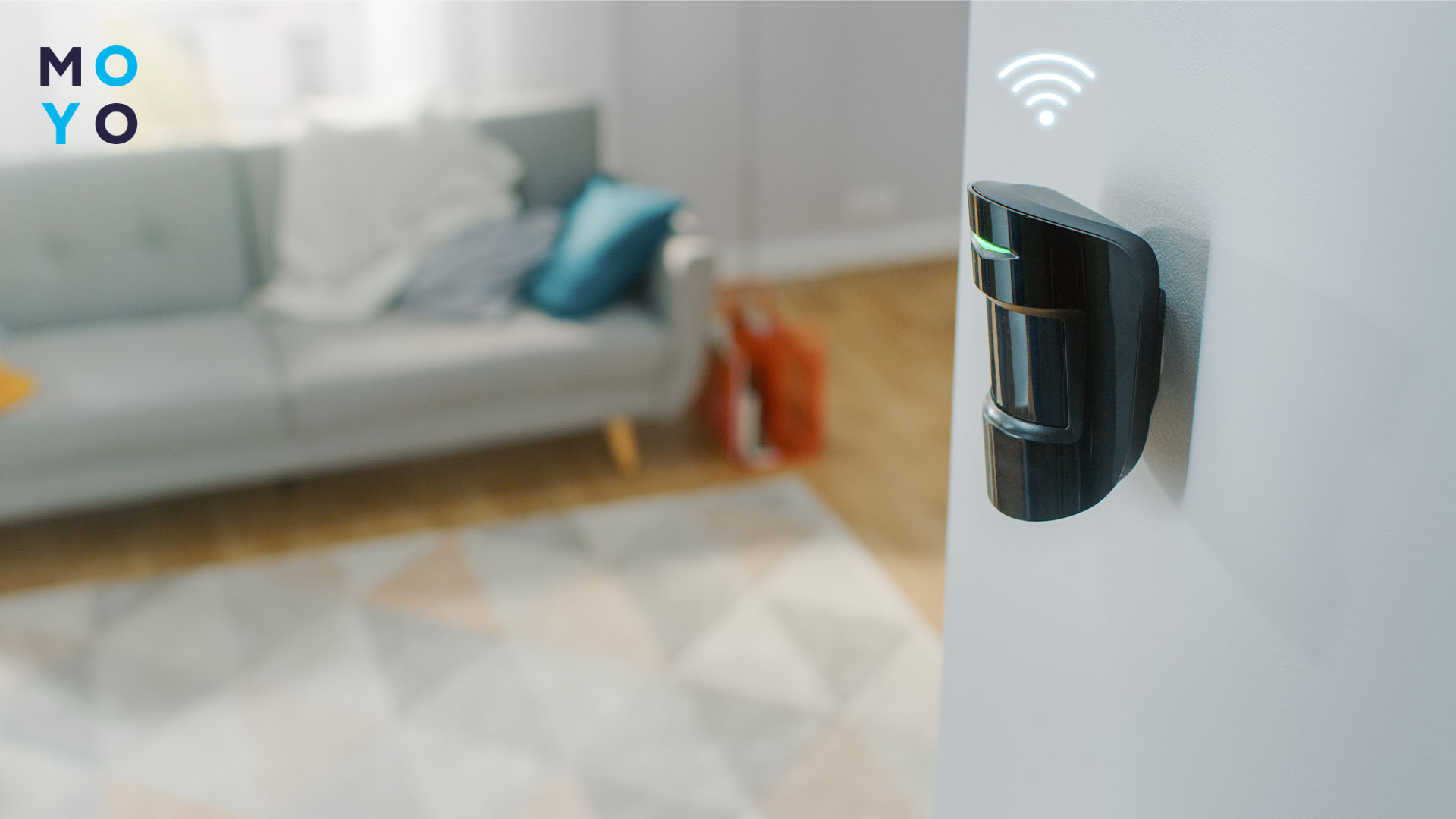

Гарний приклад бездротового девайса — сенсор руху Аякс під назвою MotionProtect. На підготовчому етапі не треба розкривати сповіщувач. У ньому вже встановлено батарею, розраховану на 5 років роботи.

Перед встановленням датчик реєструють у застосунку Ajax. Після переходу хаба в режим пошуку нового пристрою вмикають сенсор. Якщо він уже увімкнений — перезавантажують. Після реєстрації вибирають місце для монтажу. Важливо, щоб на шляху визначення руху не було перешкод: двері, меблів тощо.

Детектор не реагує на перепади температури, спричинені кондиціонерами, радіаторами опалення або протягом. Однак можливе помилкове спрацьовування при поєднанні зміни температури та руху. Приклад — штора, що коливається біля вікна, відкритого на провітрювання. Щоб цього уникнути, сенсор не направляють у віконний отвір.

Для чорнового встановлення використовують подвійний скотч, що входить до комплектації. Тестують пристрій на визначення руху та якість зв'язку з хабом. Після успішної перевірки знімають кріплення зі сповіщувача та прикручують шурупами до стіни. Фінальний етап — встановлення сенсора на монтажну панель. При з'єднанні чути клацання.

Налаштовуємо освітлення: Як приєднати розумний вимикач — 2 варіанти плюс встановлення реле

Закріплення датчика

При виборі сповіщувачів бажано віддавати перевагу моделям з кронштейнами. За такої конструкції бездротовий сенсор можна зняти для обслуговування без використання інструментів. До аксесуарів від Аяксу додається кріплення з 8 заглибленнями під шурупи: по 4 для прямого та кутового монтажу.

При контакті монтажної панелі зі сповіщувачем передбачено автоматичне увімкнення тампера. Датчик не можна відключити кнопкою, не знявши з панелі, а під час демонтажу йде сигнал на смартфон господаря будинку.

Трохи про обслуговування: Як змінити батарейку в датчику пожежної сигналізації — інструкція з 3 пунктів

Як перевірити справність датчика руху сигналізації

Коректність роботи перевіряють за індикацією, надсиланням на смартфон повідомлень про тривоги. Правильно встановлений та налаштований сенсор реагує на людей, але ігнорує тварин.

ПЗ для сповіщувачів Аякс має тести для перевірки правильного встановлення. Їх запускають після чорнового монтажу на подвійний скотч. Якщо результат гарний, монтажну планку прикручують до стіни. Докладніше про те, як перевірити датчик руху на справність, читайте далі.

Візуальна перевірка

Після з'єднання сповіщувача Аякс з кріпленням він повинен блимати зеленим, сигналізуючи про включення тампера. Індикація поводиться по-різному залежно від режиму. При відключенні охорони світлодіод не блимає з метою збереження батареї. Періодичність детектування руху — 1 раз на 3 хвилини. Після увімкнення сигналізації інтервал сканування — 5 секунд. При фіксації руху світлодіод спалахує на 1 секунду.

Перевірка живлення

Без електроживлення сповіщувач руху не працює. У разі дротової моделі перевіряють напругу на клемах мультиметром. Бездротові Smart датчики для розумного будинку передають інформацію про стан батарейок. Після встановлення сенсорів Аякс інформацію про живлення можна переглянути в програмі. При розрядженні батарей користувачеві надходить повідомлення.

Тестування датчика

Для перевірки сповіщувача Ajax користувач заходить у програму та відкриває хаб. У списку пристроїв вибирає MotionProtect. Після чого через значок шестерні виконує перехід у налаштування. Під час тестування можна перевірити зону виявлення. За відсутності тривоги світлодіод світиться постійно. При попаданні людини в зону дії він коротко гасне, і в застосунку з'являється повідомлення. Також є перевірка рівня сигналу, яка показує якість зв'язку датчика з хабом.

Рівень сигналу в місці встановлення має бути відмінним або середнім. Якщо він слабкий або передача інформації не працює, пробують інші локації. Іноді зв'язок налагоджується при зміщенні сенсора на 10-20 см. Не рекомендується кріпити сповіщувач на металеву поверхню.

Тестуємо сенсор розбиття: Як перевірити датчик удару на прикладі 2 сенсорів Ajax

Перевірка реакції системи

Порядок реагування залежить від заданих сценаріїв. Сповіщувач передає сигнал на хаб, користувач отримує повідомлення на смартфон. У повідомленні вказано назву централі, сенсора та локації, в якій він встановлений. Якщо укладено договір з охоронною компанією, їй також надсилається повідомлення про тривогу. Якщо в розумний будинок входить сирена — вмикається звуковий сигнал.

Перевірка чутливості датчика

У налаштуваннях сповіщувача передбачено регулювання чутливості. Користувач може вибрати один з рівнів, залежно від умов експлуатації та наявності домашніх тварин.

1. Доступні три рівні чутливості: високий, середній та низький. Типово встановлено середній рівень. При частих помилкових спрацьовуваннях рекомендується перемикнутися на низький.
2. Від вибраної чутливості Ajax-сигналізації залежить реакція на домашніх тварин. При низькій чутливості сенсор ігнорує кота заввишки до 25 см, при середній — собаку до 35 см, при високій — тварину до 50 см.
3. За замовчуванням сповіщувач не реагує на тварин вагою до 20 кг. Цей параметр є умовним. Датчик не вимірює масу, а оцінює обсяг теплової хмари, яка у тварин пов'язана з їх розмірами.

Перевірка на помилкові спрацьовування

Щоб уникнути помилкових тривог, сенсор встановлюють строго за рекомендаціями виробника. Його не спрямовують у бік штор і підбирають чутливість з урахуванням розмірів тварин. Також враховують, що сповіщувачі слабше реагують на теплову хмару біля підлоги, ніж на об'єкт з температурою тіла на висоті одного-двох метрів.

Якщо кішка застрибує на шафу в зоні сканування, датчик може спрацювати навіть за невеликих розмірів тварини. Відстань до об'єкта має значення. Для перевірки помилкових спрацьовувань тварину залишають у зоні виявлення, а самі перебувають поза її межами. Тварину можна залучити іграшкою. При помилковій тривозі на смартфон надійде відповідне повідомлення.

Профілактика несправностей

Профілактика зводиться до протирання пилу, що може спричинити некоректну роботу пристрою. Для цього можна використовувати суху серветку, призначену для догляду за цифровою технікою. Сенсорам протипоказано протирання ганчіркою з ацетоном, спиртом або іншим розчинником. Для надійного реагування на вторгнення датчик потрібно перевіряти. Рекомендована періодичність — один раз на три місяці.

Контролювати роботу сигналізації простіше під час вибору сповіщувача руху з фотофіксацією. У разі тривоги сенсор робить одиничний знімок або кілька фотографій. Їх можна подивитися в застосунку. Зображення можуть отримувати власник та охоронна компанія. За знімками видно, що спричинило активацію датчика. Фотофіксація також працює у темряві. За відсутності освітлення активується інфрачервоне підсвічування.
