Що таке куліса КПП — 5 роз’яснень про механізм, який впливає на перемикання

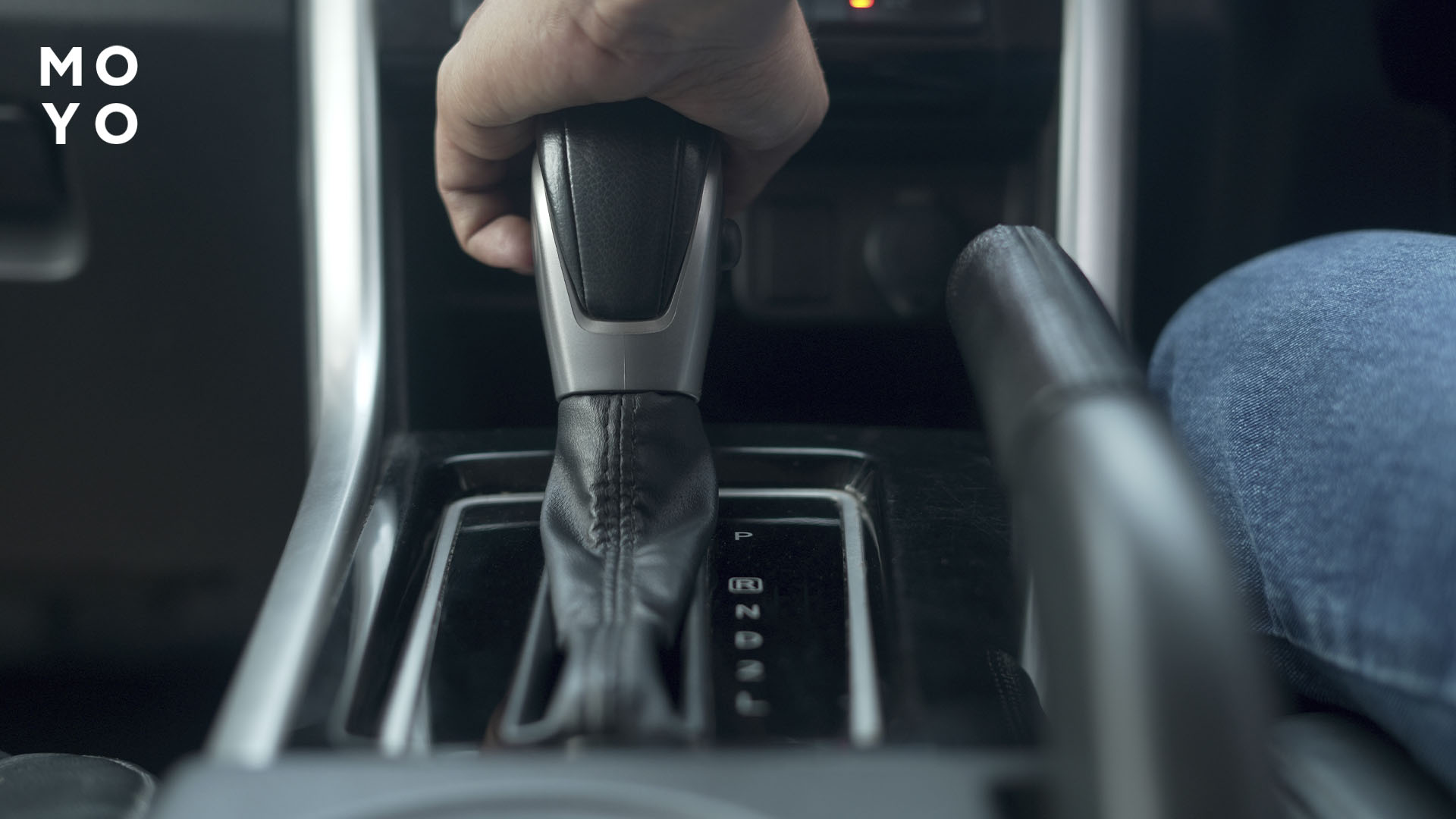

Водій щодня взаємодіє з важелем перемикання швидкостей. Він не замислюється, який механізм передає його рухи до коробки. Поки вузол справний, він непомітний. Але за тугого ввімкнення передач дедалі частіше виникає питання, що таке куліса в автомобілі. Зазвичай його ставлять початківці-водії.

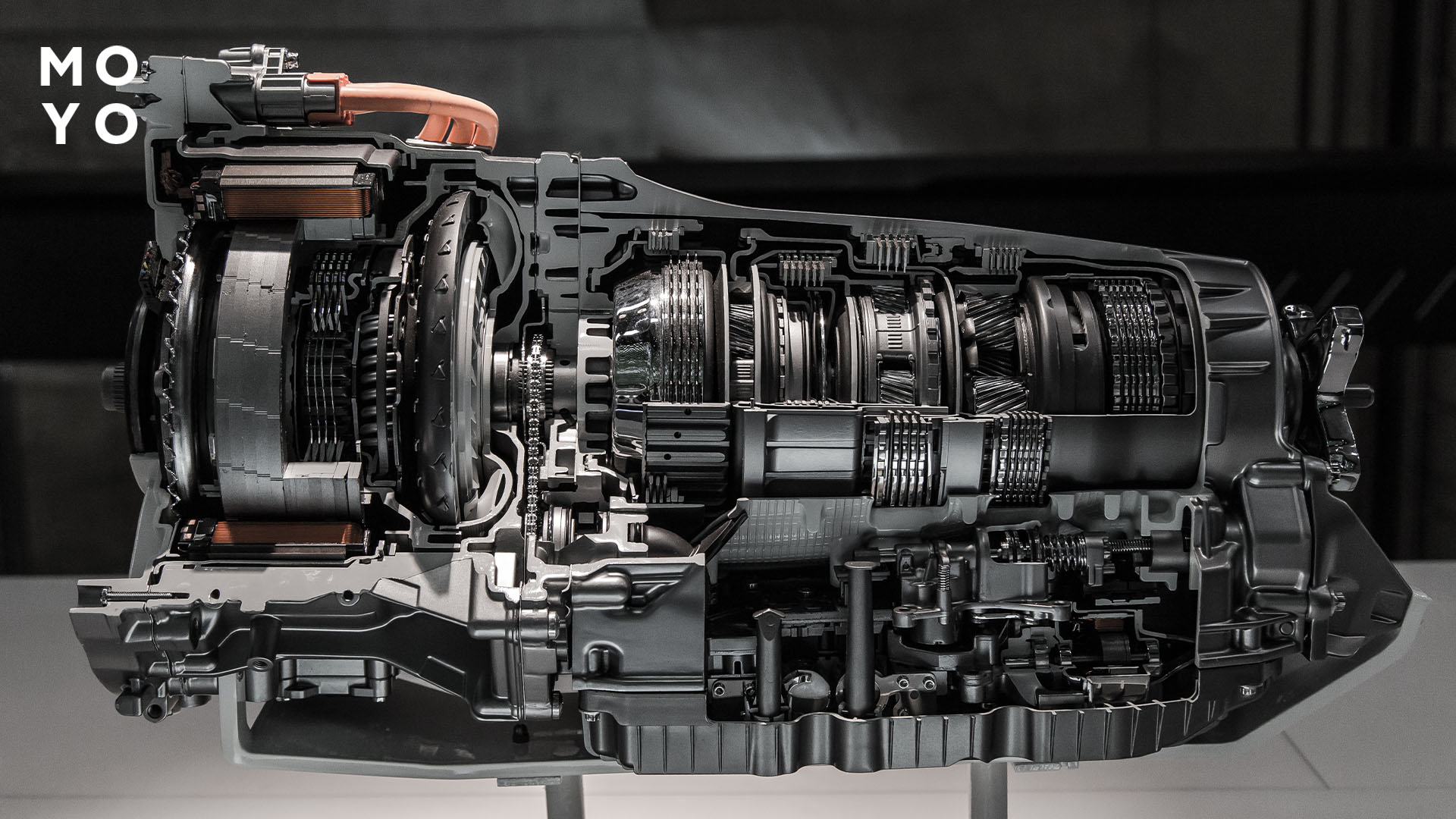

Фраза «куліса на коробку перемикання передач» складна для сприйняття. Насправді це простий механізм, який з’єднує важіль у салоні з трансмісією. Коробка передач — куліса — відповідає за точність потрапляння в потрібну передачу. За даними сервісних станцій, до 30 % звернень зі скаргами на «погане перемикання» пов’язані з тим, що куліса КПП — це зношений або неправильно відрегульований вузол.

Коробка передач, куліса та зчеплення працюють спільно, але виконують різні функції. Зчеплення передає крутний момент. Коробка змінює передавальне число.

Що таке куліса на коробці передач в автомобілі

Куліса КПП — це механізм, який з’єднує важіль перемикання передач у салоні з коробкою. Він передає рух руки водія до коробки та вмикає потрібну передачу. Без цієї ланки керування коробкою було б неможливим.

У технічній документації цей термін не використовується. Деталі з такою назвою не існує. Найчастіше так називають тягу привідного механізму КПП — металеву штангу між важелем і коробкою. Або зовнішній вузол перемикання. Правильніше називати його приводом механізму перемикання передач. Він складається з кількох деталей, частина з них знаходиться в коробці.

В авто, де важіль встановлений на коробці, передачі вмикаються без тяг і тросів. Така схема забезпечує високу чіткість вмикання передачі. Але потребує більше місця під підлогою, тому застосовується рідко.

У сучасних легковиках двигун розташований поперечно. Коробка віддалена від важеля. Між ними використовується дистанційний привід — система тяг або тросів Боудена. Така конструкція застосовується у 70 % передньопривідних машин. Недолік схеми — знижується чіткість перемикання та збільшується зусилля на важелі. Плюс — зручне компонування салону та ергономічне розташування органів керування.

Пристрій куліси — зовнішній механізм. Він постійно піддається забрудненням, волозі та зносу. Відсутність змащення і люфти в з’єднаннях стають причиною тугого або неточного вмикання передач.

Пізнавальна стаття: Яка компресія має бути у двигуні — 2 ключові значення для бензину та дизеля

Конструкція куліси КПП

Кожен виробник проєктує цей вузол під розташування двигуна, тип приводу та ергономіку салону. Але принцип роботи в усіх рішень однаковий. Рух важеля точно передається в коробку передач.

Куліса КПП складається з кількох деталей, які працюють як один механізм. До 80 % проблем із вмиканням передач викликані її зносом. Адже вузол знаходиться зовні коробки. Він постійно піддається вібраціям і забрудненням. У будь-якому автомобілі він складається з однакових за призначенням елементів. Різниця полягає лише у формі, матеріалах і способі кріплення.

Усі елементи працюють синхронно. Рух від селектора проходить через тяги та шарніри й передається всередину коробки, де вмикається потрібна передача. Навіть невеликий люфт або знос однієї втулки погіршує роботу всієї системи. Розібравшись, як усе влаштовано в одному автомобілі, легко зрозуміти принцип системи в інших моделях. Змінюється виконання, але не логіка роботи.

На замітку: LED лампи H7 — які кращі для авто і водія: 5 гідних моделей

Ознаки несправності куліси коробки перемикання передач

Це надійний вузол, хоча й складається з багатьох рухомих деталей. Постійне тертя, волога та дорожній бруд прискорюють знос. Проблеми з приводом перемикання виникають через нестачу змащення та забруднення, а не через заводський брак. Додаткове навантаження створює стиль водіння. Різкі рухи важелем і помилки під час роботи зі зчепленням збільшують знос привода керування КПП. З часом вони позначаються на роботі коробки передач.

Несправності проявляються поступово й виглядають так:

• Передачі вмикаються з підвищеним зусиллям,
• потрібна передача не вмикається або обирається інша,
• під час перемикання з’являються хрускіт або металеві звуки,
• виникає люфт важеля перемикання.

Розхитаність важеля багато хто ігнорує, оскільки автомобіль продовжує їхати. Але з часом зносу передачі перестають вмикатися. Це призводить до втрати контролю над транспортним засобом. Тому кулісу варто своєчасно перевірити та відрегулювати. Це обходиться дешевше, ніж ремонт усієї трансмісії.

Рейтинг найкращих: ТОП 10 автомобільних компресорів, які не підведуть в екстреній ситуації

Як самостійно відрегулювати кулісу КПП

Перед заміною куліси має сенс почати з регулювання. Якщо деталі цілі, проблеми через збиту настройку привода. У половині випадків регулювання відновлює роботу механізму без розбирання та заміни деталей. Це економить час і знижує витрати на обслуговування.

Для налаштування потрібен інструмент і доступ до днища авто. Роботи виконуються в такій послідовності:

1. Забезпечити безпеку: заглушити двигун, увімкнути стоянкове гальмо та зафіксувати автомобіль;
2. позначити положення елементів, оскільки навіть невелике зміщення впливає на перемикання;
3. послабити хомут або болт кріплення тяги, щоб з’явилася можливість коригування;
4. важіль перевести в нейтральне положення. Потім невеликими зміщеннями підібрати оптимальну роботу механізму;
5. затягнути кріплення та перевірити перемикання на заглушеному двигуні.

Після налаштування передачі вмикаються легше й упевненіше. Якщо покращень немає, значить деталі зношені або пошкоджені. У такій ситуації регулювання вже не допомагає. Потрібен ремонт вузла.

Варто знати: Як перевірити датчик ABS — 2 дієві методи

Що робити, якщо потрібен ремонт куліси КПП

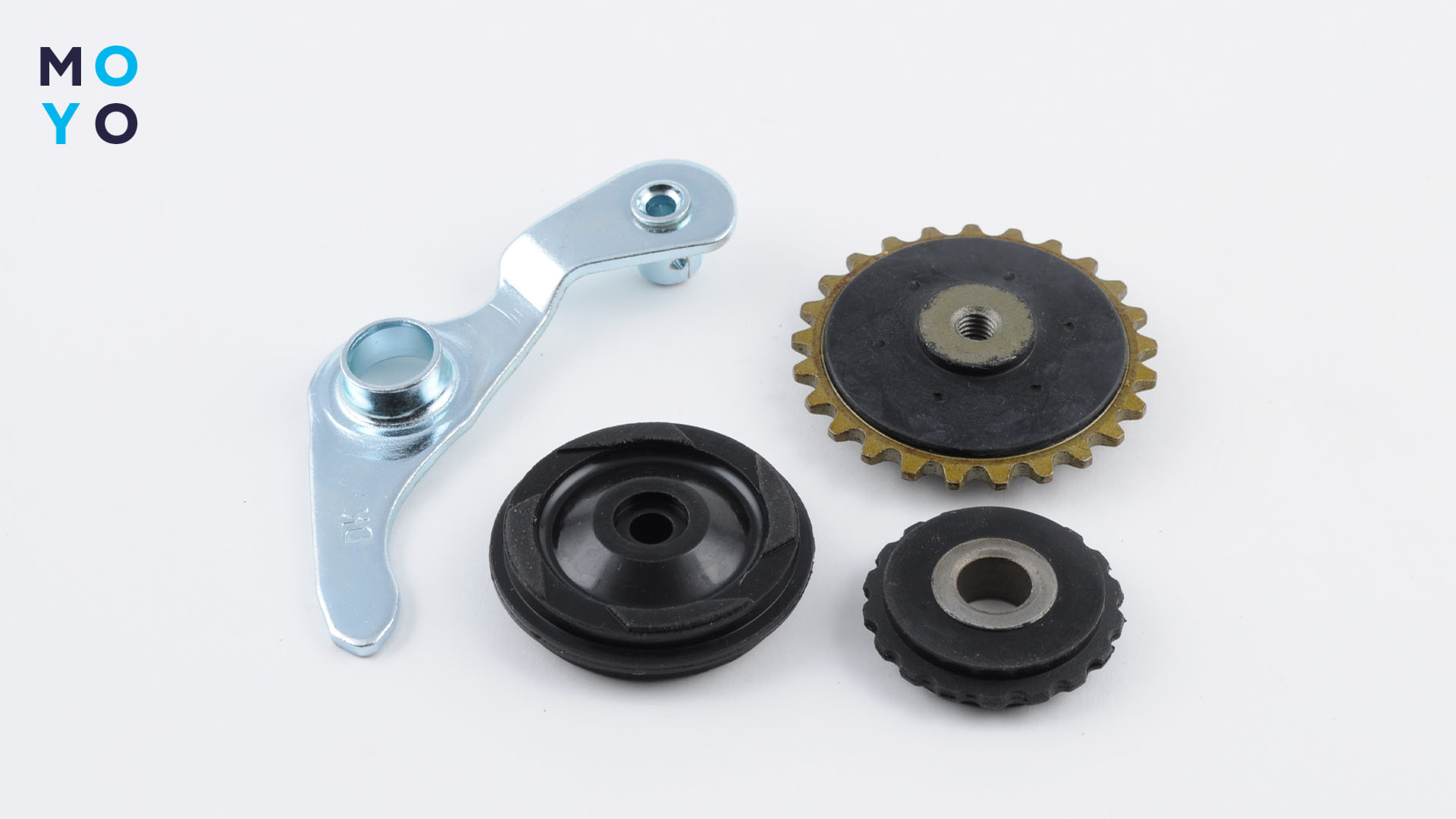

У більшості випадків міняти вузол повністю не потрібно. У 70 % ситуацій достатньо замінити зношені елементи привода. Найчастіше зношуються втулки та кульові шарніри. Вони спричиняють розхитаність важеля й проблеми з перемиканням. Для таких випадків використовуються ремонтні комплекти. До ремкомплектів входять пластикові втулки, шарніри, гумові ущільнювачі та інші дрібні деталі. Після їх заміни важіль перестає хитатися. Перемикання передач стає передбачуваним.

Якщо погнута тяга, тріснуло кріплення, деформований корпус, заміною втулок не обійтися. У такій ситуації змінюють кулісу. Вона розташована зовні коробки та кріпиться болтами. Її можна замінити без розбирання КПП.

Досвідчений водій може виконати таку роботу сам. За відсутності навичок доцільніше звернутися до фахівців. Відкладати ремонт не варто. Несправна куліса прискорює знос інших елементів трансмісії.

Куліса КПП — важливий елемент трансмісії, від якого залежить зручність і точність перемикання передач. Для початківця-водія цей вузол непомітний. Але знання, як він працює, допомагає вчасно помітити несправності. Адже до 70 % скарг на погане вмикання передач пов’язані з його зносом, а не зі зламом коробки.

Справний механізм плавно змінює передачі. Зношений — потребує зусилля під час перемикання. Більшість таких проблем усуваються регулюванням або заміною окремих деталей, без розбирання коробки передач. За своєчасного обслуговування він служить довго. Передача легко перемикається.
