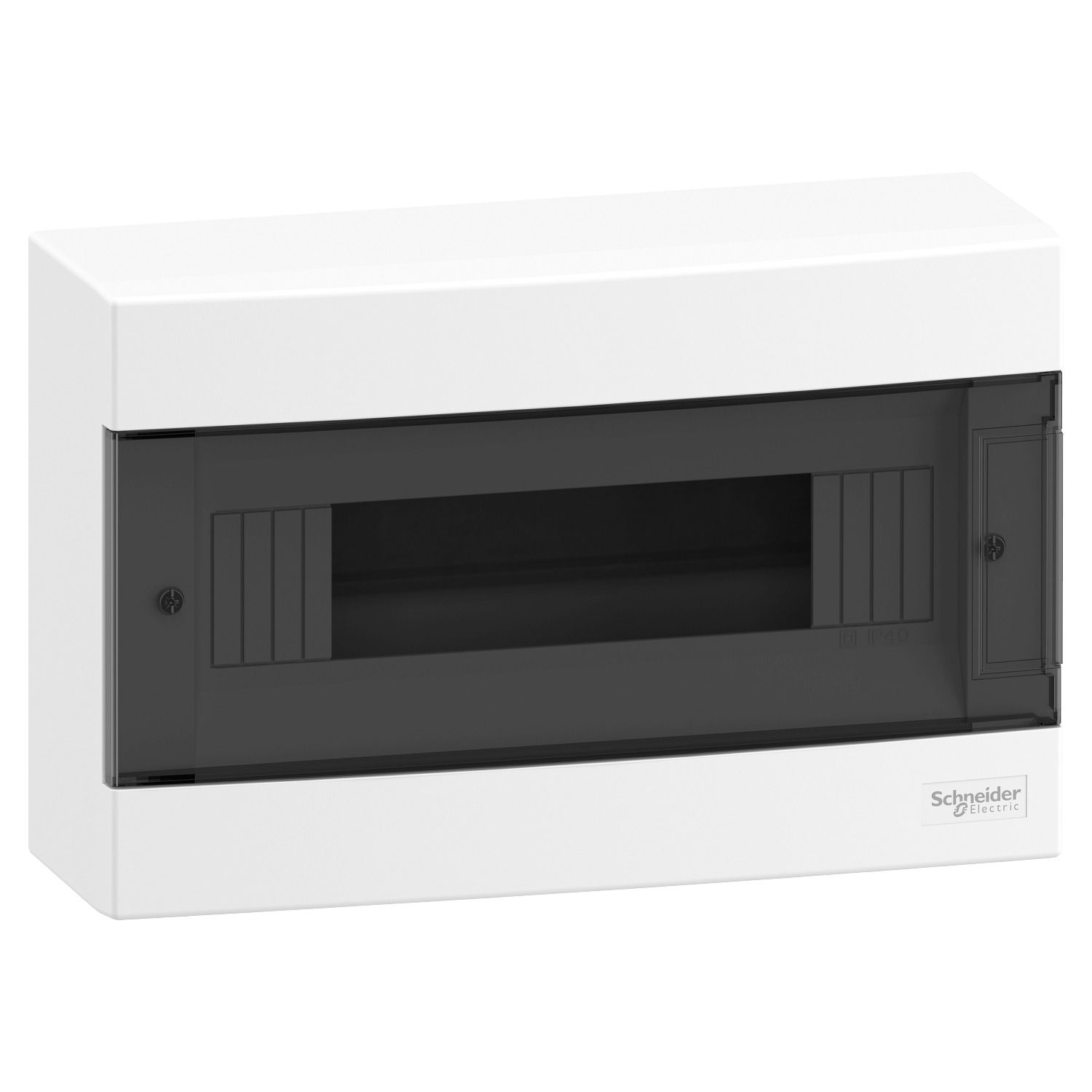

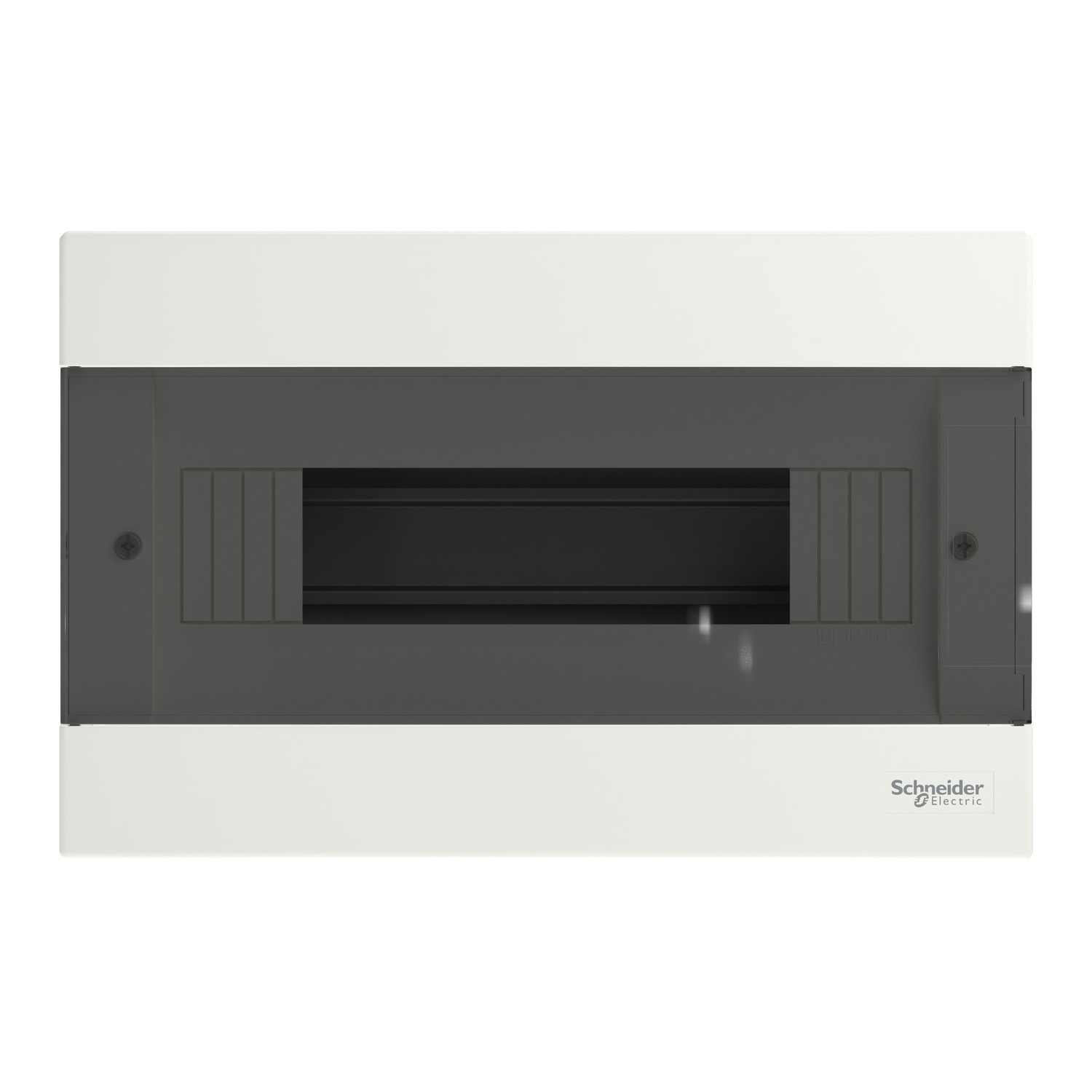

Щит наружный Schneider Electric, Easy9 EU дымчатые двери 1 ряд 12 модулей (EZ9EUC112)

Schneider Electric Easy9 EU EZ9EUC112 — навесной модульный щит для распределения электроэнергии в жилых и небольших коммерческих зданиях. Конструкция рассчитана на один ряд из 12 модулей по 18 мм и оснащена DIN-рейкой, съемным шасси и пластроном. В комплекте предусмотрены клеммники для заземления и нейтрали, а дымчатая дверца переставляется и открывается на 180°. Корпус изготовлен из самозатухающего пластика и имеет степень защиты IP40 при закрытой дверце.

Описание товара Щит наружный Schneider Electric, Easy9 EU дымчатая дверь 1 ряд 12 модулей

Schneider Electric Easy9 EU EZ9EUC112 — навесной распределительный щит для монтажа модульного электрооборудования в жилых и небольших коммерческих зданиях. Корпус рассчитан на один ряд из 12 модулей шириной по 18 мм и оснащен DIN-рейкой для установки модульных устройств. Съемное шасси упрощает выполнение монтажных работ, а пластрон формирует фронтальную часть внутренней конструкции.

Щит комплектуется клеммниками для заземления и нейтрали. Каждый клеммник имеет восемь точек подключения: четыре для проводников сечением до 16 мм² и четыре для проводников до 10 мм². Кабельные вводы конструкцией не предусмотрены, поэтому отверстия для прокладки кабелей формируются непосредственно при монтаже.

Дымчатую дверцу можно переставлять в зависимости от необходимой стороны открывания. Максимальный угол открывания составляет 180°. При закрытой дверце корпус имеет степень защиты IP40, при открытой — IP30. Номинальный ток щита составляет 63 А, номинальное рабочее напряжение — 400 В, номинальное напряжение изоляции — 500 В.

Корпус изготовлен из самозатухающего пластика белого цвета RAL 9003. Материал выдерживает воздействие температуры 650 °C в течение 30 минут в соответствии с МЭК 60695-2-10. Конструкция имеет класс электроизоляции II с двойной изоляцией и степень ударозащиты IK07 согласно МЭК 62262.

Ключевые преимущества

• Навесной монтаж
• 12 модулей по 18 мм в одном ряду
• DIN-рейка для модульного оборудования
• Съемное шасси
• Клеммники для заземления и нейтрали
• По 8 точек подключения на каждом клеммнике
• Дымчатая переставная дверца
• Открывание дверцы на 180°
• Степень защиты IP40 при закрытой дверце
• Ударозащита IK07
• Двойная электроизоляция класса II
• Самозатухающий пластиковый корпус

Возможности и особенности

Монтаж модульного оборудования

Внутренняя конструкция предусматривает DIN-рейку и пластрон для установки модульных электрических устройств. Один ряд рассчитан на 12 модулей шириной по 18 мм.

Клеммники заземления и нейтрали

В щите предусмотрены отдельные клеммники для земли и нейтрали. Каждый имеет восемь точек подключения: 4 × 16 мм² и 4 × 10 мм². Клеммники и их крепления поставляются вместе со щитом.

Переставная дверца

Дымчатую дверцу можно установить с необходимой стороны корпуса. Конструкция предусматривает открывание на 180°, что упрощает доступ к модульному оборудованию во время эксплуатации и обслуживания.

Защита корпуса

При закрытой дверце степень защиты составляет IP40, при открытой — IP30. Степень ударозащиты IK07 характеризует устойчивость корпуса к механическому воздействию.

Технологии и функции

• DIN-рейка для модульного оборудования
• Съемное шасси
• Пластрон
• Клеммник заземления на 8 точек
• Клеммник нейтрали на 8 точек
• Переставная дымчатая дверца
• Открывание дверцы на 180°
• Самозатухающий пластик
• Двойная электроизоляция класса II
• Защита IP40/IP30
• Ударозащита IK07

Основные характеристики

Основные технические характеристики модели:

• Тип: модульный щит
• Монтаж: навесной, поверхностный
• Количество модулей: 12 × 18 мм
• Количество рядов: 1
• Номинальный ток In: 63 А
• Номинальное рабочее напряжение Ue: 400 В
• Номинальное напряжение изоляции Ui: 500 В
• Клеммники: земля и нейтраль, по 8 точек
• Степень защиты: IP40 при закрытой дверце, IP30 при открытой
• Ударозащита: IK07
• Класс электроизоляции: II
• Габариты: 285 × 185 × 96,5 мм
• Масса: 0,85 кг
• Цвет корпуса: белый, RAL 9003
• Цвет дверцы: дымчатый
• Рабочая температура: от −25 °C до +60 °C
• Температура хранения: от −25 °C до +70 °C

Заключение

Schneider Electric Easy9 EU EZ9EUC112 сочетает компактную конструкцию с DIN-рейкой, клеммниками заземления и нейтрали и переставной дымчатой дверцей. Конструкция рассчитана на установку внутри помещений, а двойная изоляция, самозатухающий пластик и защита IK07 обеспечивают соответствующий уровень электрической и механической защищенности корпуса. Отсутствие штатных кабельных вводов дает возможность сформировать отверстия в соответствии с конкретной схемой монтажа.
