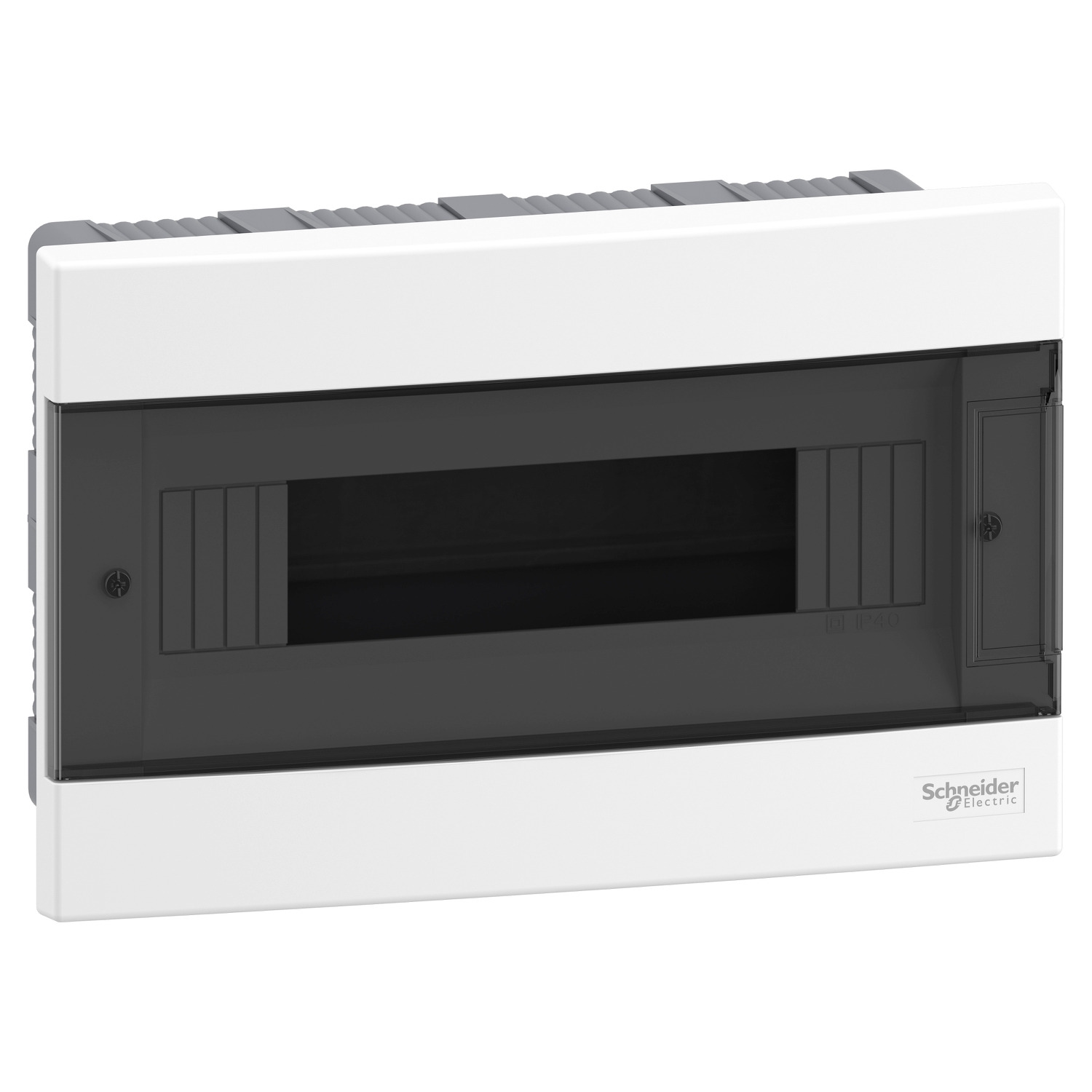

Щит внутренний Schneider Electric, Easy9 EU дымчатые двери 1 ряд 12 модулей (EZ9EUA112)

Schneider Electric Easy9 EU EZ9EUA112 — встраиваемый модульный щит для установки электрооборудования в жилых и небольших коммерческих зданиях. Конструкция предусматривает один ряд на 12 модулей шириной 18 мм, DIN-рейку и съемное шасси. Щит комплектуется клеммниками для заземления и нейтрали по 8 точек подключения каждый, а дымчатую дверцу можно переставлять для открывания на 180°. Корпус из самозатухающего пластика имеет степень защиты IP40 при закрытой дверце и ударозащиту IK07.

Описание товара Щит внутренний Schneider Electric, Easy9 EU дымчатая дверь 1 ряд 12 модулей

Schneider Electric Easy9 EU EZ9EUA112 — встраиваемый распределительный щит для установки модульного электрооборудования в жилых и небольших коммерческих зданиях. Конструкция предусматривает один ряд на 12 модулей шириной 18 мм. Внутренняя комплектация включает съемное шасси с DIN-рейкой, пластрон и защитный картон.

Щит комплектуется отдельными клеммниками для заземления и нейтрали. Каждый клеммник имеет 8 точек подключения: 4 для проводников сечением до 16 мм² и 4 для проводников до 10 мм². Подвод кабелей можно выполнить с четырех сторон корпуса через кабельные вводы с предварительно вырезанными отверстиями.

Дымчатую дверцу можно переставлять в зависимости от необходимой стороны открывания. Максимальный угол открывания составляет 180°. При закрытой дверце щит имеет степень защиты IP40, при открытой — IP30. Номинальный ток составляет 63 А, номинальное рабочее напряжение — 400 В, номинальное напряжение изоляции — 500 В.

Корпус изготовлен из самозатухающего пластика белого цвета RAL 9003. Материал выдерживает воздействие температуры 650 °C в течение 30 минут в соответствии с МЭК 60695-2-10. Щит имеет класс электроизоляции II с двойной изоляцией и степень ударозащиты IK07 согласно МЭК 62262.

Ключевые преимущества

• Встраиваемый монтаж
• Один ряд на 12 модулей
• DIN-рейка для модульного оборудования
• Съемное шасси
• Клеммники для заземления и нейтрали
• По 8 точек подключения на каждом клеммнике
• Подвод кабеля с четырех сторон
• Дымчатая переставная дверца
• Открывание дверцы на 180°
• Степень защиты IP40 при закрытой дверце
• Ударозащита IK07
• Двойная электроизоляция класса II

Возможности и особенности

Монтаж модульного оборудования

Внутренняя конструкция оснащена DIN-рейкой для установки модульных электрических устройств. Один ряд рассчитан на 12 модулей шириной по 18 мм.

Клеммники заземления и нейтрали

Отдельные клеммники предназначены для подключения заземления и нейтрали. Каждый имеет 8 точек: 4 × 16 мм² и 4 × 10 мм². Клеммники и их крепления поставляются вместе со щитом.

Кабельные вводы

Подвод кабелей предусмотрен с четырех сторон корпуса. Предварительно вырезанные отверстия упрощают подготовку щита к подключению кабелей.

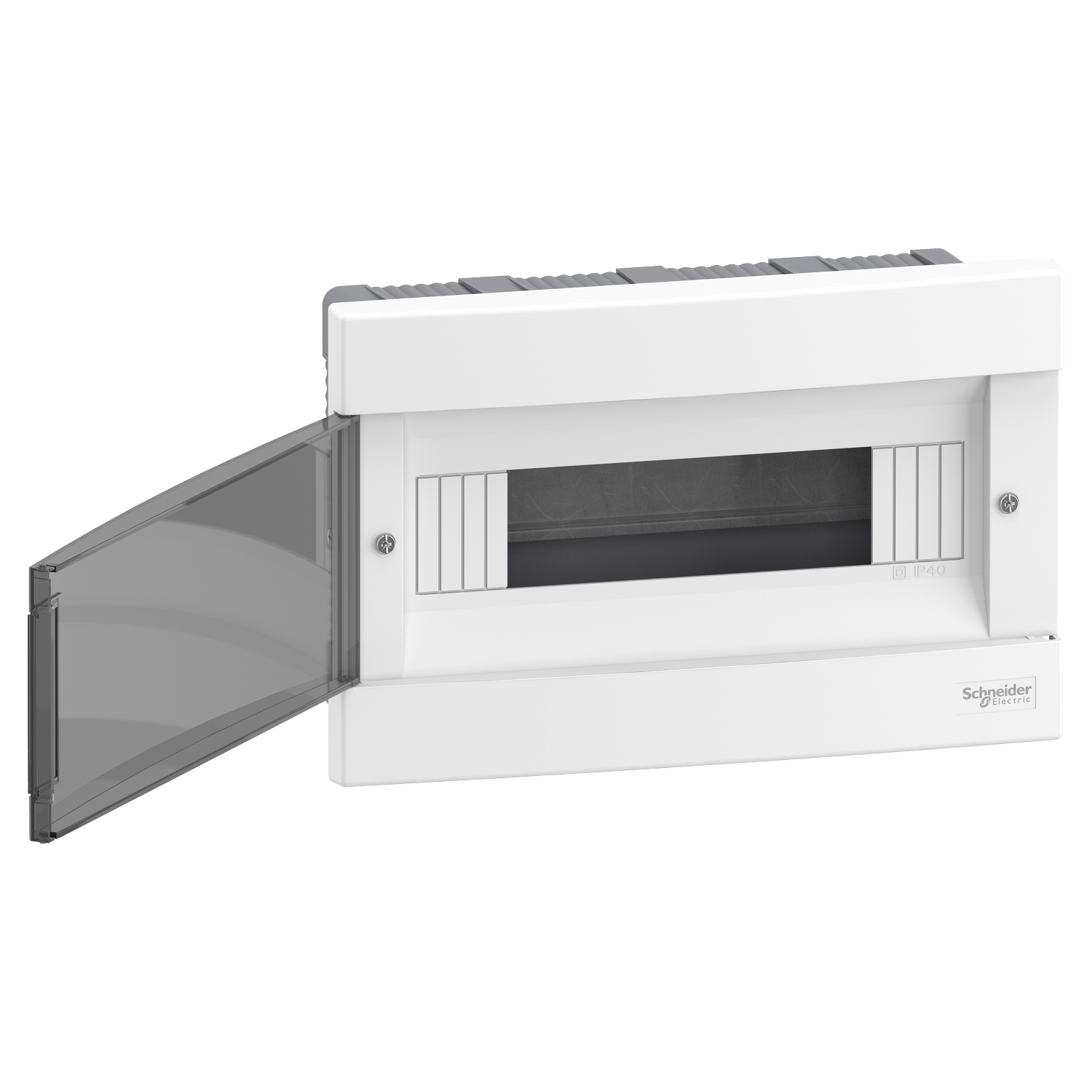

Переставная дверца

Дымчатую дверцу можно установить с необходимой стороны корпуса. Открывание на 180° обеспечивает доступ к установленному модульному оборудованию во время монтажа и обслуживания.

Защита и электроизоляция

При закрытой дверце степень защиты составляет IP40, при открытой — IP30. Двойная электроизоляция класса II и ударозащита IK07 дополняют конструктивные характеристики корпуса.

Технологии и функции

• DIN-рейка для модульного оборудования
• Съемное шасси
• Пластрон
• Клеммник заземления на 8 точек
• Клеммник нейтрали на 8 точек
• Кабельные вводы с четырех сторон
• Предварительно вырезанные отверстия для кабелей
• Переставная дымчатая дверца
• Открывание дверцы на 180°
• Самозатухающий пластиковый корпус
• Двойная электроизоляция класса II
• Защита IP40/IP30
• Ударозащита IK07

Основные характеристики

Основные технические характеристики модели:

• Тип: модульный щит
• Монтаж: встраиваемый
• Количество рядов: 1
• Количество модулей: 12
• Ширина модуля: 18 мм
• Тип рейки: DIN
• Номинальный ток In: 63 А
• Номинальное рабочее напряжение Ue: 400 В
• Номинальное напряжение изоляции Ui: 500 В
• Клеммники: земля и нейтраль, по 8 точек
• Кабельный ввод: предварительно вырезанные отверстия
• Степень защиты: IP40 при закрытой дверце, IP30 при открытой
• Ударозащита: IK07
• Класс электроизоляции: II
• Габариты: 285 × 185 × 95,5 мм
• Масса: 0,72 кг
• Цвет корпуса: белый, RAL 9003
• Цвет дверцы: дымчатый
• Рабочая температура: от −25 °C до +60 °C
• Температура хранения: от −25 °C до +70 °C

Заключение

Schneider Electric Easy9 EU EZ9EUA112 сочетает встраиваемый монтаж, вместимость 12 модулей и компактную внутреннюю компоновку с DIN-рейкой, съемным шасси и пластроном. Клеммники заземления и нейтрали с 8 точками подключения каждый и кабельные вводы с четырех сторон упрощают организацию электрических соединений. Самозатухающий пластик, двойная изоляция и ударозащита IK07 дополняют конструктивные характеристики щита.
