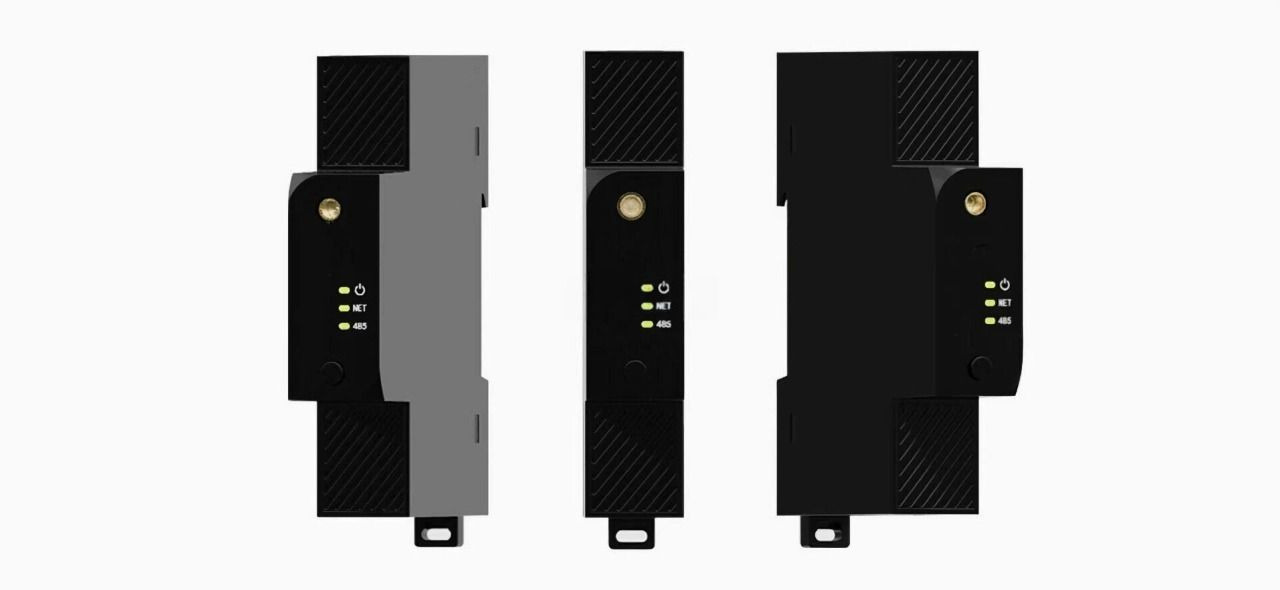

Умный счетчик Voltdeer SMeter, 1/3P, WiFi (RS073)

Особенности

Voltdeer SMeter RS073 представляет собой счетчик переменного тока с измерением через трансформаторы тока CT. Устройство ориентировано на мониторинг энергопотребления, работу с фотоэлектрическими системами и системами накопления энергии. Для RS073 в таблице моделей указана трехфазная конфигурация с одним каналом.

Подключение к сети осуществляется через WiFi. Поддерживаются двухдиапазонное соединение 2,4 и 5 ГГц и стандарты IEEE 802.11b/g/n/ax. Для проводного обмена данными предусмотрен интерфейс RS485.

Через приложение доступны локальное считывание данных и настройка параметров. Система также поддерживает удаленный мониторинг, удаленную настройку, обслуживание и OTA-обновление программного обеспечения. Предусмотрена работа с сервером SmartServer и системой Home Assistant.

Диапазон входного фазного напряжения составляет 100-270 В, линейного - 208-480 В. Поддерживается частота 50/60 Гц и работа с CT в диапазоне 50-600 А. Скорость обновления данных составляет 50 мс через RS485 и 500 мс через WiFi.

Корпус имеет размеры 96 × 19 × 69 мм и массу 72 г. Монтаж осуществляется на DIN-рейку. Рабочий температурный диапазон составляет от -20 до +65 °C, степень защиты - IP20.

Технологии (используемые)

• CT-измерение тока
• WiFi 2,4 ГГц
• WiFi 5 ГГц
• IEEE 802.11b/g/n/ax
• RS485
• APP
• SmartServer
• Home Assistant
• OTA-обновление
• TLS-TCP
• DIN Rail

Технические характеристики

• Тип: умный счетчик переменного тока
• Принцип измерения тока: CT
• Конфигурация RS073: трехфазная, 1 канал
• Беспроводное подключение: WiFi
• WiFi: двухдиапазонный, 2,4 ГГц + 5 ГГц
• Стандарты WiFi: IEEE 802.11b/g/n/ax
• Рабочие частоты WiFi: 2412-2484 МГц, 5180-5885 МГц
• Скорость WiFi: до 150 Мбит/с
• Проводной интерфейс: RS485
• Количество интерфейсов RS485: 1
• Скорость RS485: 2400/4800/9600/19200/38400/115200 бит/с
• Стандартная скорость RS485: 9600 бит/с
• Адрес RS485: 1-254
• Входное фазное напряжение: 100-270 В
• Входное линейное напряжение: 208-480 В
• Частота: 50/60 Гц
• Стандартный входной ток CT: 37,5 мА
• Диапазон тока CT: 50-600 А
• Потребляемая мощность: менее 3 Вт
• Точность измерения частоты: ±0,2%
• Точность измерения тока: ±1%
• Точность измерения напряжения: ±1%
• Точность измерения мощности: ±1%
• Точность измерения энергии: ±1%
• Скорость обновления данных через RS485: 50 мс
• Скорость обновления данных через WiFi: 500 мс
• Интерфейс AC: L1/L2/L3/N
• Количество LED-индикаторов: 3
• Количество кнопок: 1
• Сервер: SmartServer
• Настройка: APP
• Интеграция: Home Assistant
• Интервал передачи данных: 1-60 с
• Рабочая температура: от -20 до +65 °C
• Температура хранения: от -30 до +85 °C
• Допустимая влажность: до 95% RH без конденсации
• Степень защиты: IP20
• Степень загрязнения: 2
• Высота эксплуатации: менее 2000 м
• Монтаж: DIN-рейка
• Размеры: 96 × 19 × 69 мм
• Масса: 72 г
• Сертификация: CE, RoHS, UK-CA

Для кого

• электриков
• инженеров энергетических систем
• инсталляторов фотоэлектрических систем
• инсталляторов систем накопления энергии
• системных интеграторов
• специалистов по энергомониторингу

Вывод

Voltdeer SMeter RS073 сочетает трехфазное измерение через CT, WiFi и интерфейс RS485 для локального и удаленного энергомониторинга. Двухдиапазонный WiFi, поддержка приложения, SmartServer и Home Assistant, быстрое обновление данных и монтаж на DIN-рейку позволяют интегрировать счетчик в системы контроля энергопотребления, фотоэлектрической генерации и накопления энергии.
