Кабель предназначен для использования в структурированных центрах обработки данных и кабельных разводках зданий в соответствии с международными стандартами ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1. Он идеально подходит для передачи аналоговых и цифровых данных, а также поддерживает технологии питания через Ethernet - POE и POE+.
Экранирование

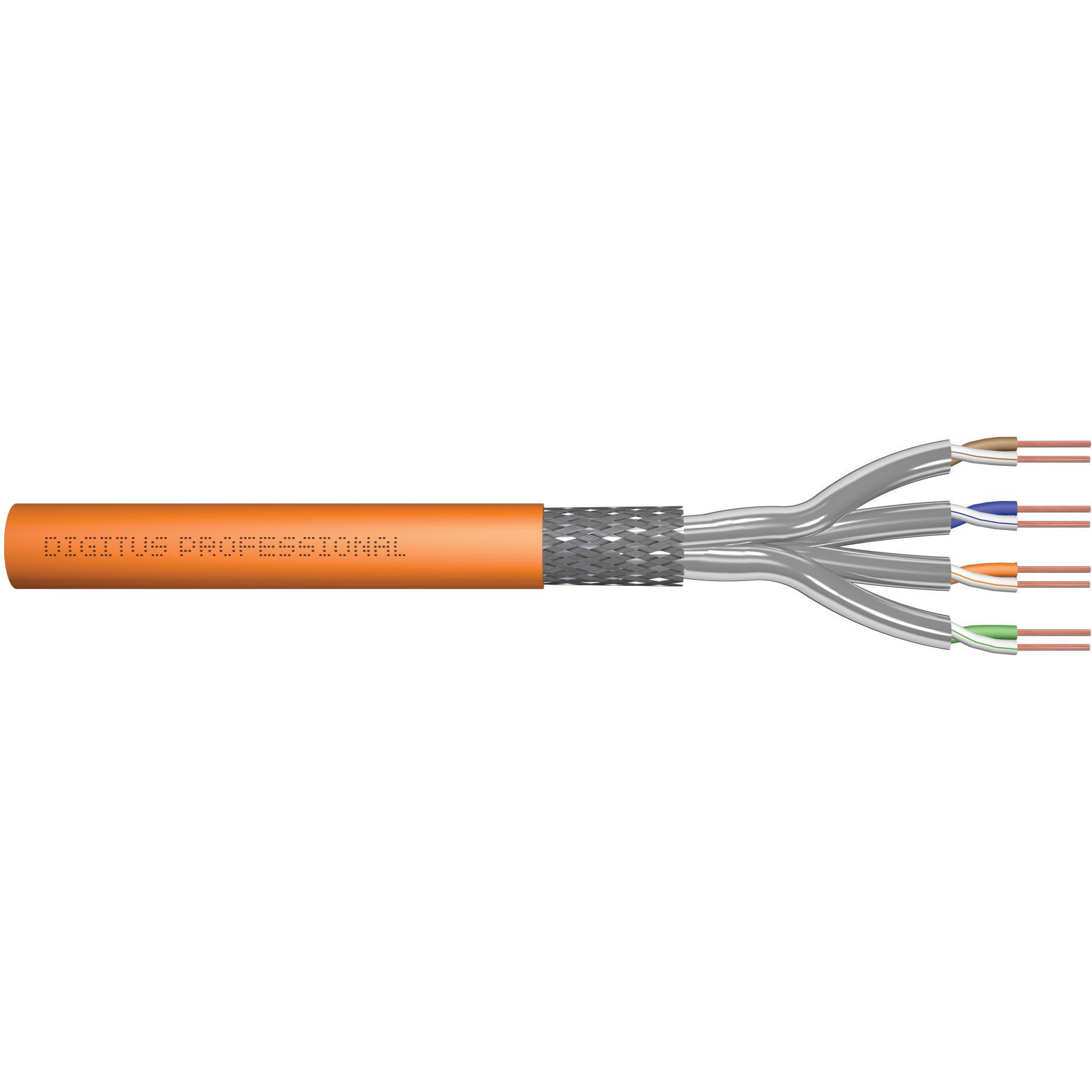

Конструкция кабеля предусматривает индивидуальное экранирование каждой пары ламинированной алюминиевой полиэфирной пленкой и общее экранирование медной оплеткой. Такой подход обеспечивает надежную защиту от внешних электромагнитных помех и стабильные электрические характеристики.
Конструктивные особенности
Проводники изготовлены из оголенной медной проволоки стандарта AWG 23/1. Изоляция выполнена из вспененного полиэтилена (SFS-PE). В кабеле имеется восемь изолированных жил, скрученных в четыре цветно маркированные пары: сине-белую, оранжево-белую, зелено-белую и коричнево-белую. Внешняя оболочка соответствует требованиям EN 50575 (класс Dca-s2 d1 a1) и изготовлена из безгалогенного материала LSZH. Ее толщина зависит от класса: от 0,50 мм до 0,60 мм.
Механические характеристики
Кабель выдерживает разрывную нагрузку до 135 Н. Радиус изгиба составляет минимум 8 диаметров кабеля в динамике и 4 - в статическом состоянии. Диапазон рабочих температур - от -20 до +50 °C, температуры транспортировки и хранения - от -20 до +60 °C, а монтаж возможен при температурах от 0 до +50 °C.
Электрические характеристики:
- Сопротивление: 100±15 Ом (4-1000 МГц), 100±25 Ом (100-600 МГц).
- Емкость: 40-45 пФ/м при 1 кГц.
- Сопротивление изоляции: ≥ 5 ГОм × км.
- Сопротивление постоянному току: ≤ 95 Ом/км.
- Неравновесность сопротивления: ≤ 2%.
- Сопротивление петли: ≤ 190 Ом/км.
- Рабочее напряжение: до 72 В постоянного тока: до 72 В постоянного тока.
- Фазовая задержка: до 450 нс/100 м.
- Разница времени задержки: до 10 нс/100 м.
- NVP (скорость распространения сигнала): 79%.
Огнестойкость и безопасность
Кабель соответствует требованиям EN 60332-1-2 по распространению пламени, имеет низкую дымность согласно EN 61034-2 и является безгалогеновым (EN 60754-1/2), что обеспечивает безопасное использование в зданиях.
