Байпас для диммерного выключателя света Ajax Bypass Dimmer, проводной

Bypass (Dimmer) [55] — байпас для выключателя света со встроенным регулятором яркости. Устройство совместимо с LightSwitch (Dimmer) Jeweller и диммерами сторонних производителей. Байпас подключается параллельно осветительному прибору. Байпас имеет провода, необходимые для монтажа. Устройство предназначено для использования только в помещениях.

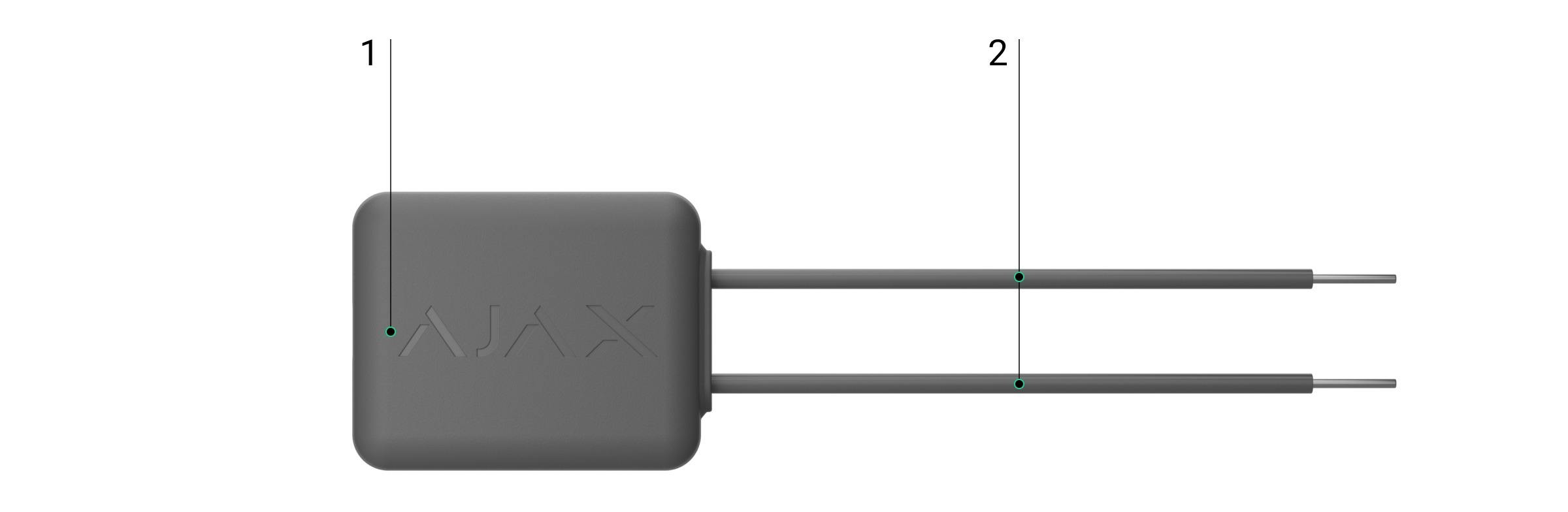

Функциональные элементы:

1. Корпус байпаса.
2. Провода, чтобы подключить байпас к электрической цепи.

Совместимые устройства

Байпас совместим с такими устройствами:

• LightSwitch (Dimmer) Jeweller.
• Сторонние диммеры.

Принцип работы

Bypass (Dimmer) [55] — байпас для выключателя света со встроенным регулятором яркости. Используйте его, если совместимый осветительный прибор, подключенный к диммеру, мерцает или не включается.

Прежде чем установить байпас, проверьте следующее:

• Осветительный прибор, подключенный к диммеру, является совместимым.
• Диммер работает с одним типом осветительных приборов.
• Минимальный порог яркости увеличен в настройках диммера.

Если проблема не устранена, замените лампу. Некорректная работа диммера может быть обусловлена особенностями осветительного прибора, а нестабильные характеристики сети 230 В~ могут вызвать его мерцание.

Выбор места установки

Место установки Bypass (Dimmer) [55] должно соответствовать рекомендациям по монтажу диммера, поэтому необходимо их соблюдать на этапе проектирования системы Ajax для объекта. Есть два способа установки байпаса: в монтажную коробку осветительного прибора или диммера.

Где нельзя устанавливать байпас

• На улице:устройство имеет класс защиты IP20. Такая установка может привести к поломке устройства или его некорректной работе.
• В помещениях, где влажность или температура выходит за определенные производителем пределы. Это может привести к поломке устройства или его некорректной работе. Диапазон рабочих температур — от -10 до +40 °C. Допустимая влажность — до 75% без образования конденсата.

Организация кабелей

При подготовке к прокладыванию кабеля ознакомьтесь с правилами электрической и пожарной безопасности в вашем регионе. Обязательно придерживайтесь этих стандартов и нормативов.

Прокладка кабеля

Рекомендуем внимательно прочитать раздел Выбор места установки до начала работы. Придерживайтесь проекта системы. Нарушение основных правил установки и рекомендаций этого руководства может привести к некорректной работе.

Монтаж

Перед монтажом убедитесь, что выбрали оптимальное место для размещения устройства. Оно должно соответствовать требованиям руководства.

Как установить Bypass (Dimmer) [55]:

1. Установите LightSwitch (Dimmer) Jeweller в соответствии с руководством.
2. Обесточьте кабели питания, к которым будете подключать байпас.

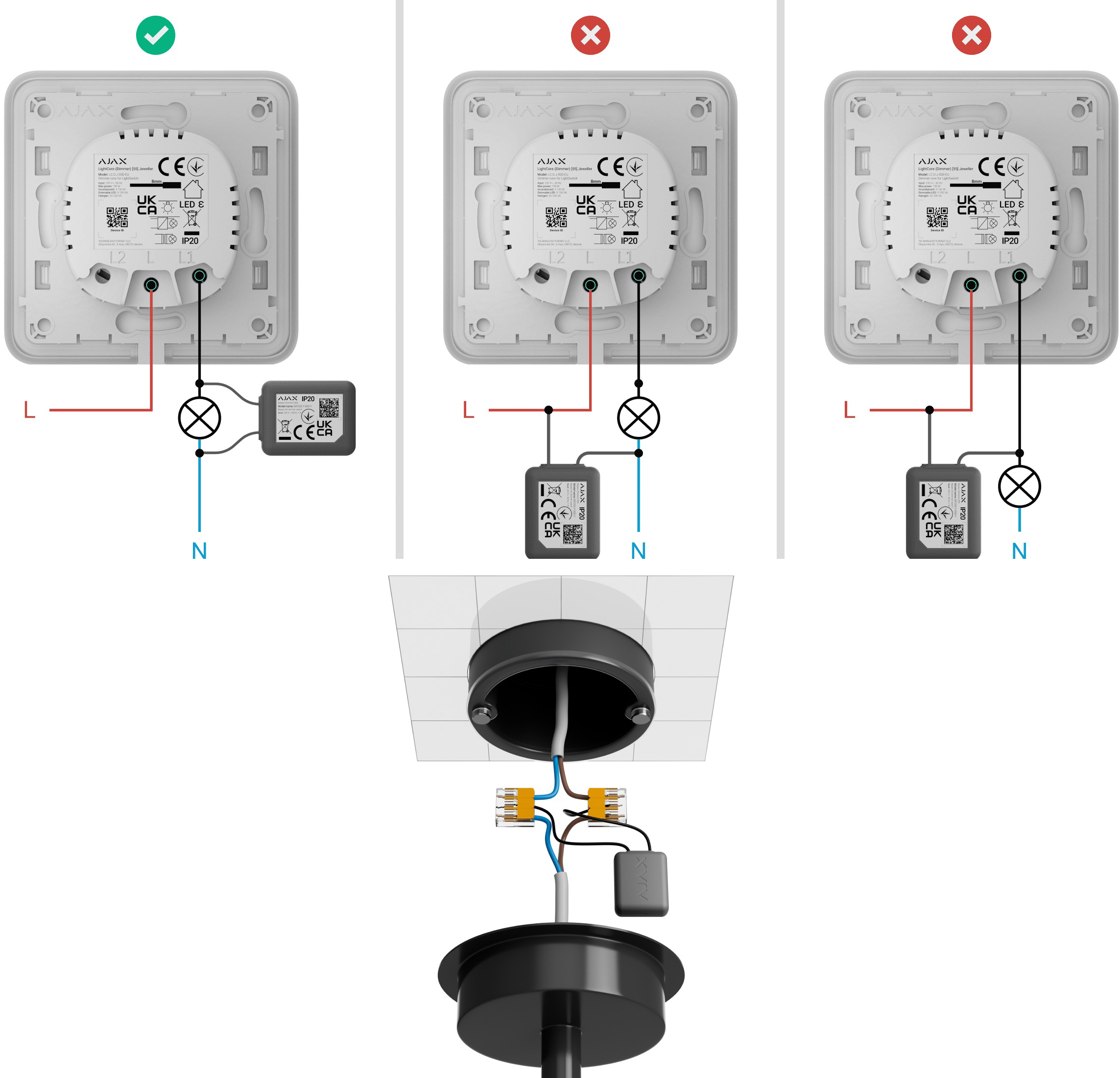

3. Подключите провода к байпасу параллельно осветительному прибору по схеме ниже.
4. Подключите нейтраль (N) к байпасу.
5. Подключите провод питания осветительного прибора (L1) к байпасу.
6. Установите байпас в монтажную коробку.
7. Включите питание.
8. Проверьте работу диммера.
