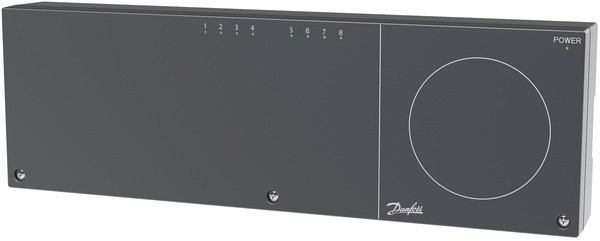

Главный контроллер Danfoss Icon Master, 8-канальный, 230V

Danfoss Icon 230V коммутационное устройство - является устройством, предназначенным для использования в системах водяного пола с использованием терморегуляторов 230 В и термоэлектрических приводов.

К коммутационному устройству можно подключить до 14 термоэлектрических приводов и до 8 комнатных терморегуляторов (зон). Он оснащен выходом 230 В для циркуляционного насоса и контактом реле («сухой» контакт) для управления котлом. Реле активируются, когда один или несколько терморегуляторов выдают сигнал о потребности в отоплении. Коммутационное устройство также поддерживает режим «в отъезде» и режим охлаждения, управление которыми осуществляется сигналом 230 В (управление этими режимами возможно только для терморегуляторов, имеющих соответствующий вход), а так же светодиодными индикаторами, указывающими, когда выходы активны.+

Коммутационное устройство отличается простотой монтажа благодаря простой схеме подключения клемм и четкой маркировке на винтовых клеммах. Крепления устройства можно выполнить с помощью саморезов.+

Технические характеристики:

• Макс. количество терморегуляторов 8
• Макс. количество термоэлектрических приводов: 14
• Поддерживаемые типы приводов: Нормально закрытый (NC)
• Внутренний предохранитель: 3 A
• Соответствие требованиям директив: LVD, EMC, RoHS, WEEE
• Напряжение питания: 220-240 В переменного тока
• Частота сети питания: 50/60 Гц
• Выходное напряжение, приводы: 230 В переменного тока
• Диапазон температур окружающей среды, непрерывное использование: от 0 °C до 50 °C
• Диапазон температур хранения: от -20 °C до +60 °C
• Выходное реле, насос: 230 В, макс. 100 Вт
• Выходное реле, котел: Беспотенциальные контакт («сухой» контакт), макс. 2 A
• Выход, охлаждения: 230 В, если активный
• Выход, снижение: 230 В, если активный
• Вход, охлаждения: вход внешнего переключателя (230 В, ном.)
• Input setback: Вход внешнего переключателя (230 В, ном.)
• Номинальная импульсное напряжение: 4 кВ
• Температура испытания на твердость вдавливанием шарика: 75 °C
• Контроль степени загрязнения окружающей среды: Степень 2
