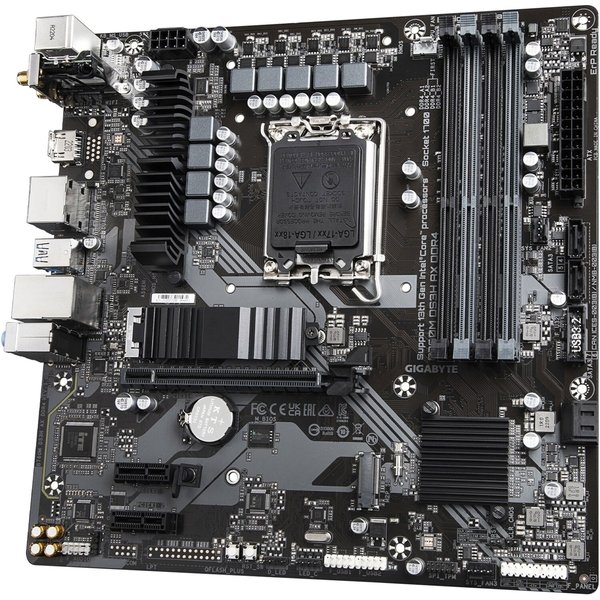

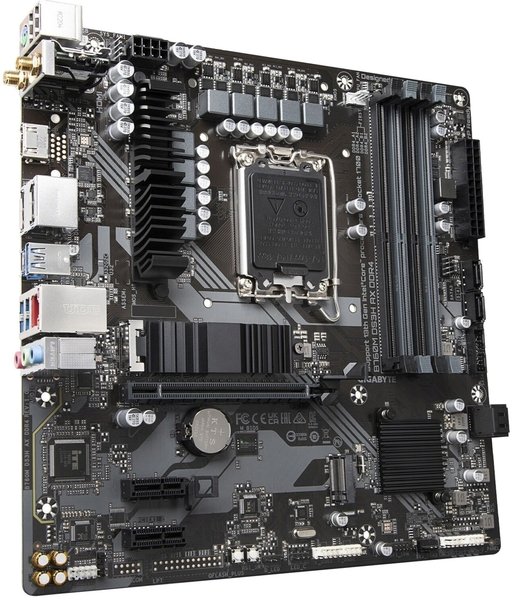

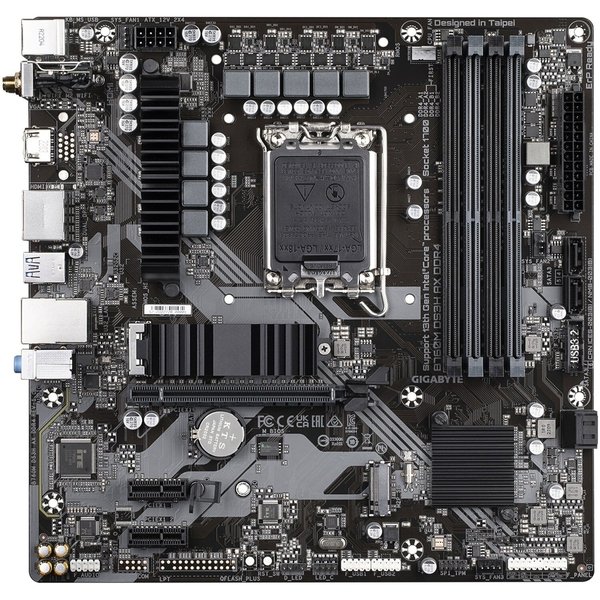

Материнская плата GIGABYTE B760M DS3H (B760M_DS3H_AX_DDR4)

Производительность. Гибридный цифровой дизайн VRM

• 6+2+1 фазный гибридный цифровой VRM; 6+2+1 фазных МОП-транзисторов с низким RDS(on)
• Премиальные дроссели и конденсаторы для улучшения переходных характеристик и минимизации колебаний.

PCIe 4.0 Дизайн

Материнские платы GIGABYTE B760 готовы к работе с устройствами PCIe 4.0, пропускная способность которых, как ожидается, будет утроена по сравнению с текущими устройствами PCIe 3.0. Чтобы достичь высокой скорости и поддерживать хорошую целостность сигнала, GIGABYTE R&D использует печатную плату с низким импедансом, обеспечивающую максимальную производительность.

DDR4 XMP. Поддержка DDR4 XMP до 5333 МГц и выше

GIGABYTE предлагает протестированную и проверенную платформу, которая обеспечивает надлежащую совместимость с профилями до 5333 МГц и выше. Все, что нужно сделать пользователям для достижения такого повышения производительности, — это убедиться, что их модуль памяти поддерживает XMP, а функция XMP активирована и включена на другой плате GIGABYTE.

Маршрутизация экранированной памяти

Вся разводка памяти находится под внутренним слоем печатной платы, защищенным большим заземляющим слоем для защиты от внешних помех.

PerfДрайв

Технология PerfDrive объединяет несколько эксклюзивных настроек BIOS от GIGABYTE, что позволяет пользователям легко балансировать между различными уровнями производительности, энергопотребления и температуры в соответствии со своими потребностями при использовании процессоров Intel Core 13 -го поколения.

• Max Turbo позволяет ЦП Intel 13 -го поколения Core работать с максимальной скоростью Turbo Boost.
• Оптимизация. Режим оптимизации позволяет процессору Intel 13 -го поколения Core балансировать между высокой производительностью и низкой температурой.
• Улучшение спецификации. Режим Spec Enhance позволяет ЦП Intel 13 -го поколения Core работать с высокой производительностью при более низкой температуре.
• E-Core Disable. Режим E-Core Disable выделяет ресурсы ЦП исключительно P-ядру, чтобы повысить его игровую производительность, одновременно снижая общее энергопотребление процессоров.

M.2 Термическая защита

GIGABYTE Ultra-Efficient M.2 Thermal Guard. Принимая во внимание долговечность, GIGABYTE предлагает тепловое решение для твердотельных накопителей M.2. M.2 Thermal Guard предотвращает дросселирование и узкие места высокоскоростных твердотельных накопителей M.2, поскольку помогает рассеивать тепло до того, как оно станет проблемой.

Умный вентилятор 6

Smart Fan 6 содержит несколько уникальных функций охлаждения, которые обеспечивают сохранение производительности игрового ПК, оставаясь при этом прохладным и тихим. Несколько разъемов для вентиляторов могут поддерживать вентиляторы и насосы с ШИМ/постоянным током, и пользователи могут легко определить кривую каждого вентилятора на основе различных температурных датчиков через интуитивно понятный пользовательский интерфейс.

Особенности охлаждения:

• Поддержка сильного тока. Каждый разъем для вентилятора поддерживает ШИМ и вентилятор постоянного тока, насос водяного охлаждения и мощность до 24 Вт (12 В x 2 А) с защитой от перегрузки по току.
• Контроль точности. Несколько точек контроля температуры/скорости вращения вентилятора для точной кривой вентилятора
• Режим двойной кривой. Двойной режим наклона/лестницы для различных пользовательских сценариев
• Остановка вентилятора. Вентилятор может полностью остановиться при температуре ниже указанной пользователем температуры.

Пользовательский интерфейс Smart Fan 6 для BIOS

• Улучшить пользовательский интерфейс кривой вентилятора. Мы увеличили контрольные точки с 5 до 7 и увеличили график скорости вращения вентилятора для более точного и легкого управления кривой вентилятора.
• Режим двойного графика наклона/лестницы. Кривую вентилятора можно быстро переключать в режимах наклона и лестницы для различных пользовательских сценариев. Наклон представляет собой традиционную и интуитивно понятную линейную кривую скорости вращения вентилятора. С недавно добавленным нелинейным режимом «Лестница» вентилятор поддерживает одинаковую скорость в указанном температурном интервале.
• Ручной ввод. Для опытных пользователей предусмотрен ручной ввод скорости вращения вентилятора для более точного управления.
• ЭЗ Тюнинг. Использование может разместить 4 точки настройки EZ для приблизительной температуры / скорости вентилятора, а Smart Fan 6 может быстро создать кривую вентилятора.
• Профиль кривой вентилятора. Профиль кривой вентилятора можно сохранить в ПЗУ BIOS, профиль будет сохранен после обновления BIOS.

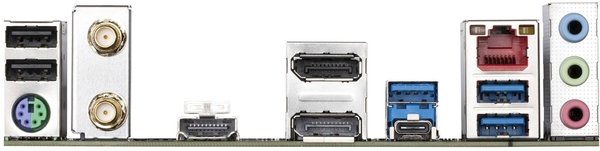

Подключение

Материнские платы GIGABYTE обеспечивают непревзойденные возможности подключения благодаря молниеносной скорости передачи данных через сеть следующего поколения, хранилище и подключение Wi-Fi.

802.11ax Wi-Fi 6E

Новейшее беспроводное решение 802.11ax WIFI 6E с новым выделенным диапазоном 6 ГГц обеспечивает гигабитную беспроводную связь, обеспечивает плавную потоковую передачу видео, лучший игровой процесс, небольшое количество обрывов соединений и скорость до 2,4 Гбит/с*. Кроме того, Bluetooth 5 обеспечивает 4-кратный диапазон по сравнению с BT 4.2 и более быструю передачу.

Преимущество WIFI 6E

1. Выделенный спектр в диапазоне 6 ГГц для снижения помех
2. Пропускная способность в 5,5 раз выше, чем у 802.11ac 1x1
3. В 4 раза выше пропускная способность сети, отсутствие пробок, особенно в местах с плотной застройкой и большим количеством устройств
4. Повышение эффективности сети для удобства пользователей.

Wi-Fi 6E предлагает вам максимальный VR опыт!

Wi-Fi 6E обеспечивает более высокую скорость Wi-Fi, меньшую задержку и лучшее время автономной работы для VR-устройств, а это означает, что беспроводная потоковая передача VR-игр с вашего ПК на ваше VR-устройство обеспечивает более плавную работу и более высокое качество видео. Wi-Fi 6E по сравнению с Wi-Fi 5 обеспечивает. На 40%  более высокую скорость для более плавного воспроизведения игр и потоковой передачи. На 50%  более высокое разрешение для контента, связанного с видеоиграми. Увеличенное время автономной работы для устройств виртуальной реальности.

Преимущество Wi-Fi 6E

Перегрузка спектра является серьезной проблемой в современной среде Wi-Fi в настоящее время, потому что слишком много устройств используют существующий спектр 2,4 ГГц и 5 ГГц, что приводит к ненадежному соединению и снижению скорости. Wi-Fi 6E является расширенным стандартом до Wi-Fi 6, и он использует выделенный диапазон 6 ГГц, что обеспечивает не только совершенно новую частоту для передачи данных, но и широкий спектр для будущих устройств. С Wi-Fi 6E пользователи могут наслаждаться более быстрым соединением и более сильным сигналом, чем раньше.

2.5GbE LAN

Первый пользователь встроенной локальной сети 2.5GbE. В 2 раза быстрее, чем когда-либо

• Внедрение 2,5G LAN обеспечивает сетевое подключение до 2,5 GbE с как минимум в 2 раза более высокой скоростью передачи по сравнению с обычной сетью 1GbE, идеально разработанной для геймеров с максимальным опытом онлайн-игр.
• Поддержка Multi-Gig (10/100/1000/2500 Мбит/с) RJ-45 Ethernet.

Задний USB-C 10 Гбит/с. Подключение будущего — USB 3.2 Gen 2 Type- C. Новый универсальный разъем в мире

USB Type-C — это новый реверсивный разъем с такими полезными функциями, как поддержка USB 3.2 Gen 2 со скоростью передачи данных 10 Гбит/с. Этот небольшой порт, оснащенный контроллером Intel USB 3.2 Gen 2, обеспечивает наилучшие возможности USB Type- C.

Hi- Fi аудио

• Высококачественные аудиоконденсаторы. В материнских платах GIGABYTE используются высококачественные звуковые конденсаторы. Эти высококачественные конденсаторы помогают воспроизводить звук высокого разрешения и высокой точности, обеспечивая наиболее реалистичные звуковые эффекты для геймеров.
• Звуковой шумозащитный экран. Материнские платы GIGABYTE оснащены защитой от звуковых помех, которая по существу отделяет чувствительные аналоговые аудиокомпоненты платы от потенциального шумового загрязнения на уровне печатной платы.

Персонализация

Материнские платы GIGABYTE поставляются в комплекте с несколькими полезными и интуитивно понятными программами, помогающими пользователям контролировать каждый аспект материнской платы и обеспечивающими настраиваемый световой эффект с выдающейся эстетикой, чтобы соответствовать вашей уникальной индивидуальности.

Uefi bios

• Дружественный пользовательский интерфейс. ПРОСТОЙ РЕЖИМ показывает важную информацию об оборудовании на одной странице, включая часы ЦП, память, хранилище, вентилятор.
• Мои любимые. Добавляйте постоянно используемые элементы в избранное меню для быстрого доступа.
• Информация о хранении. Показать все виды информации о хранилище, включая интерфейсы SATA, PCIE и M.2.
• Список изменений. Перечислите все изменения перед сохранением и выходом из bios. Быстро просмотрите общие изменения настроек.
• Интуитивная кривая грузовой марки. Четко покажите каждую настройку калибровки грузовой линии на интуитивно понятном графике кривой.

Центр управления GIGABYTE

GIGABYTE CONTROL CENTER (GCC) — это унифицированное программное обеспечение для всех поддерживаемых продуктов GIGABYTE. Он предоставляет недавно разработанный интуитивно понятный пользовательский интерфейс для управления всеми основными функциями.

• Единая программная платформа для всех поддерживаемых продуктов Gigabyte
• Интуитивно понятный пользовательский интерфейс для облегчения работы
• Модульные компоненты управления только для установленного оборудования
• Функция автоматического обновления для поддержания системы в актуальном состоянии и поддержки будущих продуктов.

Многоключевой

Многофункциональная кнопка сброса, которую можно перенастроить на другую функцию в BIOS для различных пользовательских сценариев.

• Переключатель RGB. Выключите все световые эффекты на материнской плате.
• Прямой доступ к BIOS. Загрузитесь в меню BIOS напрямую, не нажимая никаких кнопок на клавиатуре.
• Безопасный режим. Загрузитесь в безопасном режиме BIOS, чтобы изменить определенный параметр без потери других настроек BIOS.

EZ-защелка PCIe

Легко разблокируйте защелку слота PCIe при извлечении видеокарты из слота PCIe.

Q-Flash Plus

Легко обновляйте BIOS без установки процессора, памяти и видеокарты.С GIGABYTE Q-Flash Plus вам не нужно устанавливать ЦП, память и графическую карту, а также заходить в меню BIOS для прошивки BIOS. Просто загрузите и сохраните новый файл BIOS (переименуйте его в gigabyte.bin) на USB-накопителе, затем нажмите специальную кнопку Q-Flash Plus, и все готово!

• Шаг 1. Подключите 24-контактный и 8-контактный кабель питания к материнской плате.
• Шаг 2. Загрузите файл BIOS материнской платы и переименуйте его в «gigabyte.bin», сохраните на USB-накопитель и вставьте USB-накопитель в USB-порт Q-Flash.
• Шаг 3. Нажмите кнопку Q-Flash Plus, и материнская плата автоматически начнет обновление BIOS.
